本技術屬于林下三七切片，具體涉及一種林下三七的生產切片機。

背景技術：

1、切片機主要被用于將采摘后的三七根莖切割成薄片，以便于后續的干燥、儲存和運輸。通過使用切片機進行切片加工，可以大大提高加工效率，減少人力成本，同時保證切片的質量和均勻性。因此，切片機在林下三七的生產中具有重要的應用價值。

2、中國專利：cn208714112u，提出了一種三七切片機，包括一豎向設置的下料管，在所述下料管的側面位置處焊接有一支架，支架支撐在地面上，在所述下料管的底部同軸設置有一底座，所述底座的軸心位置處加工有一螺紋孔，通過該螺紋孔配合有一螺桿，所述螺桿的上端焊接有一托板，在所述下料管的側面位置處焊接有一軸套，在該軸套內安裝有一旋轉軸，在所述旋轉軸的下端安裝有一轉盤，在所述轉盤上設置有一穿過物料用的孔，所述孔內設置有一半圓形的刀刃，在所述支架處固定有一電機，所述電機的輸出端固定有帶輪，在所述旋轉軸上端固定安裝有第一帶輪，所述帶輪與所述第一帶輪之間配合有傳動帶；本裝置可以實現快速切片，并且切片較為安全。

3、上述專利在使用過程中，裝置不便于根據實際需求快速調整切片厚度來適應不同品種和規格的三七切片需求，從而大大增加操作時間和成本，降低工作效率，以及物料大量投入比較容易卡在裝置內部，需要人工進行疏通，從而降低了裝置的運行效率，基于此，特提出一種林下三七的生產切片機用于改進。

技術實現思路

1、為解決現有技術中存在的上述問題，本實用新型提供了一種林下三七的生產切片機，操作人員可以根據實際需求快速調整切片厚度，提高生產效率，減少生產時間，較薄的切片更容易釋放有效成分，提高藥材的利用率，而較厚的切片則可能影響藥材成分的釋放，降低藥效，可以適應不同品種和規格的三七切片需求，以及可以控制物料的流向，確保物料能夠按照預定的路徑進行傳輸，避免物料在傳輸過程中發生偏移或堆積，能夠讓物料更平穩地進入切片區，從而提高輸送帶的運行效率和穩定性。

2、為實現上述目的，本實用新型提供如下技術方案：一種林下三七的生產切片機，包括切片箱，所述切片箱頂部一端活動安裝有若干個輪子，若干個所述輪子內側固定連接有電機移動板，所述電機移動板底部中心處固定連接有第一連接桿，所述第一連接桿底端貫穿于切片箱頂部并固定連接有移動架，所述電機移動板頂部固定安裝有第一電機，所述第一電機輸出軸固定套接有第一齒輪，所述第一齒輪外表面嚙合安裝有鏈條，所述鏈條底部嚙合安裝有第四齒輪，所述第四齒輪內部固定套接有套筒，所述套筒內部滑動連接有傳動桿，所述傳動桿一端貫穿于移動架上部側壁并固定連接有鋸片，所述傳動桿外表面固定套接有環形塊，所述移動架兩端活動連接有若干個輪子，所述移動架一側活動連接有電動推桿，所述電動推桿一端固定連接于切片箱側壁，所述移動架底部一端固定安裝有第二電機，所述第二電機輸出軸固定套接有滾珠絲桿，所述滾珠絲桿貫穿于移動架中部側壁并延伸至移動架一端，所述滾珠絲桿外表面螺紋連接有滑動塊，所述滑動塊兩側均活動連接有第二連接桿，所述第二連接桿中部固定安裝于移動架中部凸塊處，所述第二連接桿頂部固定連接有卡塊，所述卡塊一端嵌合于環形塊內部。

3、作為本實用新型的一種優選技術方案，所述切片箱內部固定設置有輸送箱，所述輸送箱內壁兩側固定安裝有若干個彈簧，若干個所述彈簧一端連接有若干個導流板，若干個所述導流板在輸送箱內部相對設置。

4、作為本實用新型的一種優選技術方案，所述切片箱底部固定連接有若干個輸送箱支腿，若干個所述輸送箱支腿頂端固定安裝有輸送箱，所述切片箱內壁兩側均固定連接有輔助桿，所述輔助桿一端固定連接有輸送箱。

5、作為本實用新型的一種優選技術方案，所述切片箱內部一端固定安裝有第三電機，所述第三電機輸出軸固定套接有第三齒輪，所述第三齒輪頂部外表面嚙合安裝有第二齒輪，所述第二齒輪內部固定套接有輸送帶動力輸入軸。

6、作為本實用新型的一種優選技術方案，所述切片箱頂部一端開設有進料口并延伸至輸送箱內部，所述輸送箱頂部槽口處固定連接有斜板。

7、作為本實用新型的一種優選技術方案，所述切片箱底部一端開設有出料口并延伸至輸送箱頂部，所述出料口上部開設有嵌合于鋸片移動的槽口。

8、作為本實用新型的一種優選技術方案，所述電機移動板頂部固定安裝有電機保護殼，所述切片箱底部固定連接有若干個切片箱支腿。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型在使用時，操作人員通過第二電機對滾珠絲桿進行動力輸出，使滾珠絲桿進行旋轉，帶動滑動塊進行移動，滑動塊帶動第二連接桿進行移動，第二連接桿帶動頂部的卡塊通過環形塊使傳動桿進行移動，傳動桿移動的同時，帶動一端的鋸片進行移動，從而操作人員可以根據實際需求快速調整切片厚度，提高生產效率，減少生產時間，較薄的切片更容易釋放有效成分，提高藥材的利用率，而較厚的切片則可能影響藥材成分的釋放，降低藥效，可以適應不同品種和規格的三七切片需求；

11、2、本實用新型在使用時，物料在通過輸送箱時，被導流板進行導流，來控制物料的流向，確保物料能夠按照預定的路徑進行傳輸，避免物料在傳輸過程中發生偏移或堆積，能夠讓物料更平穩地進入切片區，從而提高輸送帶的運行效率和穩定性。

技術特征：

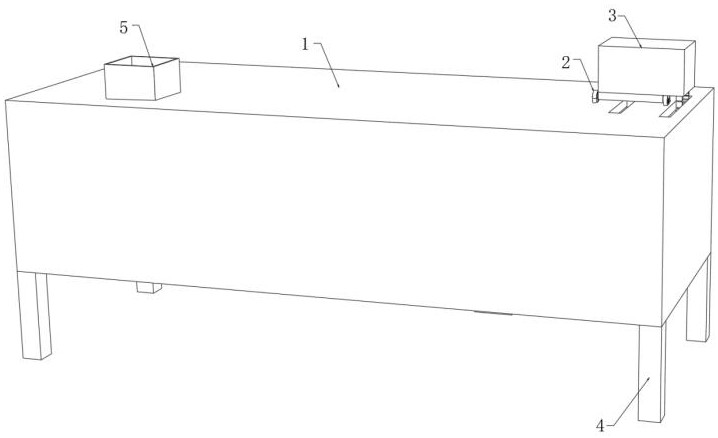

1.一種林下三七的生產切片機，包括切片箱（1），其特征在于：所述切片箱（1）頂部一端活動安裝有若干個輪子（2），若干個所述輪子（2）內側固定連接有電機移動板（30），所述電機移動板（30）底部中心處固定連接有第一連接桿（8），所述第一連接桿（8）底端貫穿于切片箱（1）頂部并固定連接有移動架（14），所述電機移動板（30）頂部固定安裝有第一電機（9），所述第一電機（9）輸出軸固定套接有第一齒輪（10），所述第一齒輪（10）外表面嚙合安裝有鏈條（27），所述鏈條（27）底部嚙合安裝有第四齒輪（28），所述第四齒輪（28）內部固定套接有套筒（12），所述套筒（12）內部滑動連接有傳動桿（11），所述傳動桿（11）一端貫穿于移動架（14）上部側壁并固定連接有鋸片（7），所述傳動桿（11）外表面固定套接有環形塊（31），所述移動架（14）兩端活動連接有若干個輪子（2），所述移動架（14）一側活動連接有電動推桿（29），所述電動推桿（29）一端固定連接于切片箱（1）側壁，所述移動架（14）底部一端固定安裝有第二電機（13），所述第二電機（13）輸出軸固定套接有滾珠絲桿（16），所述滾珠絲桿（16）貫穿于移動架（14）中部側壁并延伸至移動架（14）一端，所述滾珠絲桿（16）外表面螺紋連接有滑動塊（15），所述滑動塊（15）兩側均活動連接有第二連接桿（17），所述第二連接桿（17）中部固定安裝于移動架（14）中部凸塊處，所述第二連接桿（17）頂部固定連接有卡塊（32），所述卡塊（32）一端嵌合于環形塊（31）內部。

2.根據權利要求1所述的一種林下三七的生產切片機，其特征在于：所述切片箱（1）內部固定設置有輸送箱（20），所述輸送箱（20）內壁兩側固定安裝有若干個彈簧（26），若干個所述彈簧（26）一端連接有若干個導流板（6），若干個所述導流板（6）在輸送箱（20）內部相對設置。

3.根據權利要求1所述的一種林下三七的生產切片機，其特征在于：所述切片箱（1）底部固定連接有若干個輸送箱支腿（19），若干個所述輸送箱支腿（19）頂端固定安裝有輸送箱（20），所述切片箱（1）內壁兩側均固定連接有輔助桿（25），所述輔助桿（25）一端固定連接有輸送箱（20）。

4.根據權利要求1所述的一種林下三七的生產切片機，其特征在于：所述切片箱（1）內部一端固定安裝有第三電機（24），所述第三電機（24）輸出軸固定套接有第三齒輪（23），所述第三齒輪（23）頂部外表面嚙合安裝有第二齒輪（21），所述第二齒輪（21）內部固定套接有輸送帶（22）動力輸入軸。

5.根據權利要求1所述的一種林下三七的生產切片機，其特征在于：所述切片箱（1）頂部一端開設有進料口（5）并延伸至輸送箱（20）內部，所述輸送箱（20）頂部槽口處固定連接有斜板（33）。

6.根據權利要求1所述的一種林下三七的生產切片機，其特征在于：所述切片箱（1）底部一端開設有出料口（18）并延伸至輸送箱（20）頂部，所述出料口（18）上部開設有嵌合于鋸片（7）移動的槽口。

7.根據權利要求1所述的一種林下三七的生產切片機，其特征在于：所述電機移動板（30）頂部固定安裝有電機保護殼（3），所述切片箱（1）底部固定連接有若干個切片箱支腿（4）。

技術總結
本技術屬于林下三七切片技術領域，尤其為一種林下三七的生產切片機，包括切片箱，所述切片箱頂部一端活動安裝有若干個輪子，若干個所述輪子內側固定連接有電機移動板，所述電機移動板底部中心處固定連接有第一連接桿，所述第一連接桿底端貫穿于切片箱頂部并固定連接有移動架，所述電機移動板頂部固定安裝有第一電機，所述第一電機輸出軸固定套接有第一齒輪，所述第一齒輪外表面嚙合安裝有鏈條。本技術在使用時，物料在通過輸送箱時，被導流板進行導流，來控制物料的流向，確保物料能夠按照預定的路徑進行傳輸，避免物料在傳輸過程中發生偏移或堆積，能夠讓物料更平穩地進入切片區，從而提高輸送帶的運行效率和穩定性。
