本技術涉及鐵制品加工領域，具體為一種鑄鐵鑄造用定位結構。

背景技術：

1、鑄鐵主要由鐵、碳和硅組成的合金的總稱，在這些合金中，含碳量超過在共晶溫度時能保留在奧氏體固溶體中的量，鑄鐵是含碳量大于2.11％的鐵碳合金，在對鑄鐵完成的鐵制品進行加工時需要用到定位裝置，目前的定位裝置不便對鐵制品加工的角度進行調節，因此需要一種鑄鐵鑄造用定位結構。

2、現有的鑄鐵鑄造用定位結構，在進行使用時，不便根據實際的加工需求來對鐵制品加工的角度進行調節，并且不便對不同尺寸的鐵制品進行夾持限位，同時不便根據鐵制品的形狀差異來對限位板的進行更換安裝，為此急需一種鑄鐵鑄造用定位結構。

技術實現思路

1、基于此，本實用新型的目的是提供一種鑄鐵鑄造用定位結構，以解決現有的鑄鐵鑄造用定位結構不便根據實際的加工需求來對鐵制品加工的角度進行調節，不便對不同尺寸的鐵制品進行夾持限位和不便根據鐵制品的形狀差異來對限位板的進行更換安裝的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鑄鐵鑄造用定位結構，包括底座，所述底座的外壁固定連接有電動伸縮桿，所述電動伸縮桿的輸出端固定連接有齒板，所述底座的內部固定連接有定位板，所述底座的內部活動連接有轉桿，所述轉桿的外壁固定連接有齒輪，所述轉桿的頂端固定連接有加工臺。

3、所述加工臺的頂部固定連接有側板，所述側板的內部開設有滑槽，所述側板的內部開設有螺紋槽，所述螺紋槽的內部活動連接有螺栓，所述側板的外壁活動連接有活動板，所述活動板的外壁固定連接有承接板。

4、所述承接板的內部開設有安裝槽，所述安裝槽的內部安裝有安裝板，所述安裝板的外壁固定連接有限位板。

5、優選地，所述齒輪通過轉桿與底座構成轉動結構，且齒板通過定位板與底座構成滑動結構。

6、優選地，所述齒板與齒輪嚙合連接，且加工臺通過轉桿與底座構成轉動結構。

7、優選地，所述螺栓通過螺紋槽與側板螺紋連接，且活動板通過滑槽與側板構成滑動結構。

8、優選地，所述滑槽以側板的中軸線為對稱設置，且活動板的外壁固定連接有彈簧。

9、優選地，所述安裝板通過安裝槽與承接板卡合連接，且安裝板以限位板的中軸線為對稱設置。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過設置的電動伸縮桿、齒板、定位板、轉桿、齒輪和加工臺，通過啟動電動伸縮桿，可以使齒板沿著定位板滑動，通過齒板與齒輪嚙合連接，可以使齒輪轉動，帶動轉桿頂端固定連接的加工臺轉動，起到便于根據實際加工需求來對加工臺上放置鐵制品的角度進行調節的效果；

12、2、本實用新型通過設置的加工臺、滑槽、螺栓、活動板、承接板和限位板，通過將鐵制品放置在加工臺上，轉動螺栓，可以使螺栓對承接板進行擠壓，帶動活動板沿著滑槽滑動并對彈簧進行擠壓，使得承接板一側安裝的限位板對鐵制品進行擠壓限位，起到便于對不同尺寸的鐵制品進行夾持定位的效果；

13、3、本實用新型通過設置的安裝槽、安裝板和限位板，通過移動與鐵制品形狀適配的限位板，使安裝板插入安裝槽內，起到便于根據鐵制品的形狀差異來對限位板進行更換安裝的效果。

技術特征：

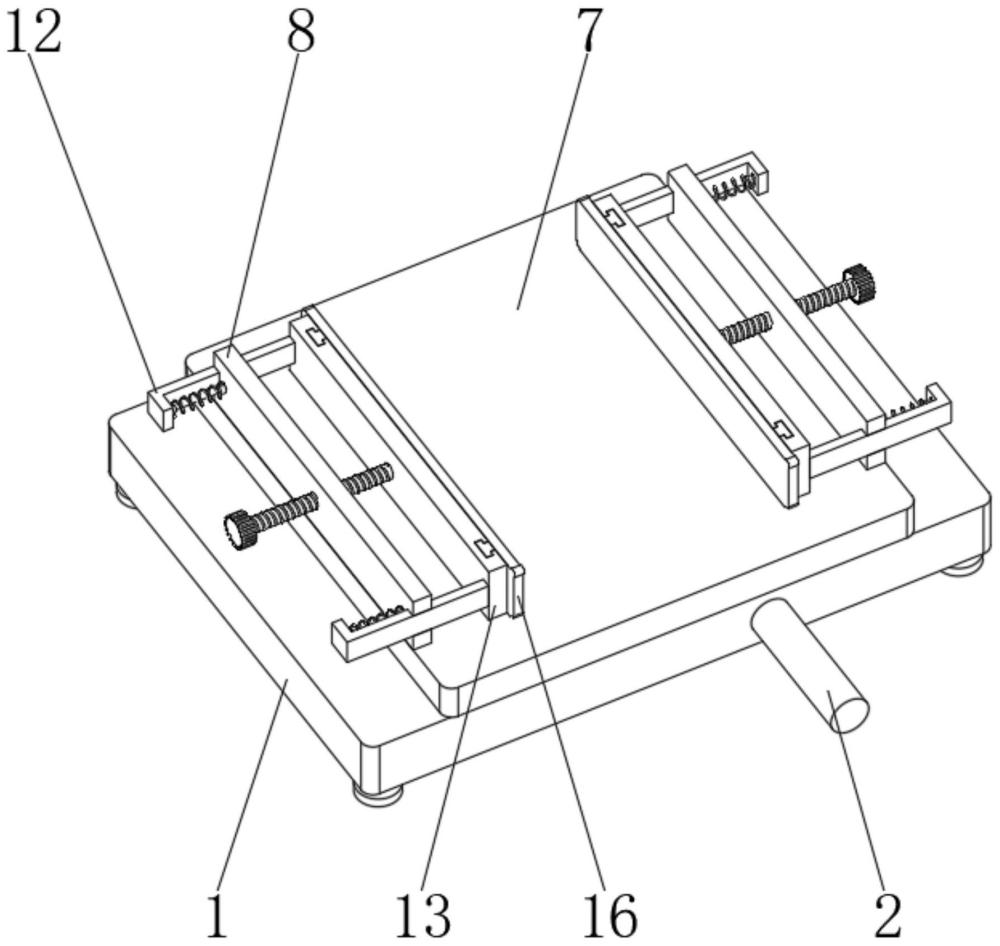

1.一種鑄鐵鑄造用定位結構，包括底座(1)，其特征在于：所述底座(1)的外壁固定連接有電動伸縮桿(2)，所述電動伸縮桿(2)的輸出端固定連接有齒板(3)，所述底座(1)的內部固定連接有定位板(4)，所述底座(1)的內部活動連接有轉桿(5)，所述轉桿(5)的外壁固定連接有齒輪(6)，所述轉桿(5)的頂端固定連接有加工臺(7)；

2.根據權利要求1所述的一種鑄鐵鑄造用定位結構，其特征在于：所述齒輪(6)通過轉桿(5)與底座(1)構成轉動結構，且齒板(3)通過定位板(4)與底座(1)構成滑動結構。

3.根據權利要求1所述的一種鑄鐵鑄造用定位結構，其特征在于：所述齒板(3)與齒輪(6)嚙合連接，且加工臺(7)通過轉桿(5)與底座(1)構成轉動結構。

4.根據權利要求1所述的一種鑄鐵鑄造用定位結構，其特征在于：所述螺栓(11)通過螺紋槽(10)與側板(8)螺紋連接，且活動板(12)通過滑槽(9)與側板(8)構成滑動結構。

5.根據權利要求1所述的一種鑄鐵鑄造用定位結構，其特征在于：所述滑槽(9)以側板(8)的中軸線為對稱設置，且活動板(12)的外壁固定連接有彈簧。

6.根據權利要求1所述的一種鑄鐵鑄造用定位結構，其特征在于：所述安裝板(15)通過安裝槽(14)與承接板(13)卡合連接，且安裝板(15)以限位板(16)的中軸線為對稱設置。

技術總結
本技術公開了一種鑄鐵鑄造用定位結構，涉及鐵制品加工領域，包括底座，所述底座的外壁固定連接有電動伸縮桿，所述電動伸縮桿的輸出端固定連接有齒板，所述底座的內部固定連接有定位板，所述底座的內部活動連接有轉桿，所述轉桿的外壁固定連接有齒輪，所述轉桿的頂端固定連接有加工臺，通過啟動電動伸縮桿，可以使齒板沿著定位板滑動，可以使齒輪轉動，帶動轉桿頂端固定連接的加工臺轉動，起到便于根據實際加工需求來對加工臺上放置鐵制品的角度進行調節的效果，通過將鐵制品放置在加工臺上，轉動螺栓，可以使螺栓對承接板進行擠壓，使得承接板一側安裝的限位板對鐵制品進行擠壓限位，起到便于對不同尺寸的鐵制品進行夾持定位的效果。

技術研發人員：艾和好,陳德書,艾鍵,崔小紅,艾和峰,馬能和,黃廣根
受保護的技術使用者：馬鞍山市偉創鑄造有限公司
技術研發日：20240507
技術公布日：2025/4/28
