本技術涉及多孔陶瓷產品更換工具，具體為一種更換加熱爐蜂窩體的裝置。

背景技術：

1、加熱爐蜂窩體主要用于軋鋼系統加熱爐蓄熱室內對煤氣和空氣進行預熱，其結構為100*100*100mm剛玉質陶瓷蜂窩體，內部為2.5mm直徑通氣孔。一旦蜂窩體損壞或堵塞必須及時進行更換，日常檢修時間較短，蓄熱室內溫度較高，加熱爐運行時蜂窩體溫度為300-400度，作業人員無法進入蓄熱室內部進行作業，故更換蜂窩體難度大，安全風險高，作業效率低；但是定修時間因加熱爐不能停爐，檢修時間短更換蜂窩體時溫度高達200度以上，操作不當更換時溫度高容易出現燙傷情況。

2、因此，需要有一種工具能夠輔助操作人員進行蜂窩體的更換。

技術實現思路

1、本實用新型的目的在于提供一種結構設計合理、構思新穎、操作便捷、加工制作成本低、可根據加熱爐蜂窩體的大小進行調整適合的寬度和長度的更換加熱爐蜂窩體的裝置。

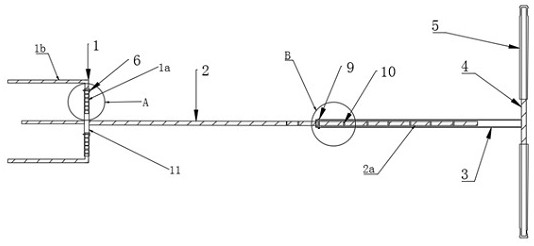

2、本實用新型一種更換加熱爐蜂窩體的裝置，包括第一直桿2和第二直桿3，第一直桿2與第二直桿3伸縮連接，第一直桿2的端部固定連接有叉頭連接部11，叉頭連接部11的端部伸縮連接有叉頭1。

3、所述叉頭連接部11為的數量為三個，均勻布設于第一直桿2的端部，叉頭連接部11之間的夾角為120°；叉頭連接部11內部為中空結構。

4、設置的叉頭1，在進行蜂窩體更換時，可將叉頭1插入蜂窩體內，用于便捷地拿取蜂窩體，叉頭1的數量為三個，在更換時能夠更加穩固地拿取蜂窩體，避免掉落。

5、所述叉頭1包括伸入端1a和直插部1b，伸入端1a的端部固定連接有直插部1b，伸入端1a的管壁上均勻布設有多個鉚釘孔7，伸入端1a可插接于叉頭連接部11內，叉頭連接部11的管壁上均勻布設有多個開孔，開孔的位置與鉚釘孔7的位置相對應，貫穿開孔和鉚釘孔7內部安裝有鉚釘6。

6、將第一直桿2與第二直桿3伸縮連接，具體為可通過在伸入端1a的管壁上均勻布設的多個鉚釘孔7，和叉頭連接部11的管壁上均勻布設有多個開孔，伸入端1a可插接于叉頭連接部11的內部，通過鉚釘6貫穿開孔和鉚釘孔7內部，將伸入端1a和叉頭連接部11進行固定，即可將叉頭1穩固地安裝于第一直桿2上，固定安全可靠，穩固，便于取拿蜂窩體；同時可根據蜂窩體的大小，通過鉚釘6與開孔、鉚釘孔7?的相互配合，將伸入端1a延伸至叉頭連接部11內適宜的位置，然后通過鉚釘6將叉頭1與叉頭連接部11進行固定，即可根據蜂窩體的大小調節叉頭1的寬度，適合范圍廣泛。

7、所述第一直桿2的端部固定連接有連接桿2a，連接桿2a伸入第二直桿3內，連接桿2a管壁面開設有多個等距離的螺釘孔10，第二直桿3內部為中空結構，第二直桿3的管壁面開設有多個等距離的連接孔，連接孔的位置與螺釘孔10的位置相對應，貫穿連接孔和螺釘孔10內部安裝有螺栓9。

8、在第一直桿2的端部設置的連接桿2a，可伸入第二直桿3內，通過螺栓9與連接孔和螺釘孔10的配合，可根據操作人員的需要調節更換加熱爐蜂窩體裝置需要的長度，若兩根直桿過長則更加費力，若過短高溫狀態下可能會燙傷工作人員，可根據實際情況來對直桿進行調節，即可將連接桿2a伸入第二直桿3內，調節需要的長度后，再通過螺栓9貫穿連接孔和螺釘孔10內部，將連接桿2a與第二直桿3進行固定，固定安全穩固，調節便捷，使用范圍廣泛。

9、所述第二直桿3的端部固定安裝有把手4，把手4的管壁上套設有防護套5。

10、設置的把手4，便于操作人員進行操作，防護套5能夠避免工作人員在操作時被燙傷，同時可以增強摩擦，具有一定的防滑作用。

11、本實用新型有益效果：

12、1）將第一直桿2與第二直桿3伸縮連接，具體為可通過在伸入端1a的管壁上均勻布設的多個鉚釘孔7，和叉頭連接部11的管壁上均勻布設有多個開孔，伸入端1a可插接于叉頭連接部11的內部，通過鉚釘6貫穿開孔和鉚釘孔7內部，將伸入端1a和叉頭連接部11進行固定，即可將叉頭1穩固地安裝于第一直桿2上，固定安全可靠，穩固，便于取拿蜂窩體；同時可根據蜂窩體的大小，通過鉚釘6與開孔、鉚釘孔7?的相互配合，將伸入端1a延伸至叉頭連接部11內適宜的位置，然后通過鉚釘6將叉頭1與叉頭連接部11進行固定，即可根據蜂窩體的大小調節叉頭1的寬度，適合范圍廣泛。

13、2）設置的叉頭1，在進行蜂窩體更換時，可將叉頭1插入蜂窩體內，用于便捷地拿取蜂窩體，叉頭1的數量為三個，在更換時能夠更加穩固地拿取蜂窩體，避免掉落。

14、3）在第一直桿2的端部設置的連接桿2a，可伸入第二直桿3內，通過螺栓9與連接孔和螺釘孔10的配合，可根據操作人員的需要調節更換加熱爐蜂窩體裝置需要的長度，若兩根直桿過長則更加費力，若過短高溫狀態下可能會燙傷工作人員，可根據實際情況來對直桿進行調節，即可將連接桿2a伸入第二直桿3內，調節需要的長度后，再通過螺栓9貫穿連接孔和螺釘孔10內部，將連接桿2a與第二直桿3進行固定，固定安全穩固，調節便捷，使用范圍廣泛。

15、4）設置的把手4，便于操作人員進行操作，防護套5能夠避免工作人員在操作時被燙傷，同時可以增強摩擦，具有一定的防滑作用。

16、5）結構設計合理、構思新穎、操作便捷、加工制作成本低、可根據加熱爐蜂窩體的大小進行調整適合的寬度和長度，值得大范圍推廣運用。

技術特征：

1.一種更換加熱爐蜂窩體的裝置，其特征在于：包括第一直桿（2）和第二直桿（3），第一直桿（2）與第二直桿（3）伸縮連接，第一直桿（2）的端部固定連接有叉頭連接部（11），叉頭連接部（11）的端部伸縮連接有叉頭（1）。

2.如權利要求1所述的一種更換加熱爐蜂窩體的裝置，其特征在于：所述叉頭連接部（11）的數量為三個，均勻布設于第一直桿（2）的端部，叉頭連接部（11）之間的夾角為120°；叉頭連接部（11）內部為中空結構。

3.如權利要求2所述的一種更換加熱爐蜂窩體的裝置，其特征在于：所述叉頭（1）包括伸入端（1a）和直插部（1b），伸入端（1a）的端部固定連接有直插部（1b），伸入端（1a）的管壁上均勻布設有多個鉚釘孔（7），伸入端（1a）可插接于叉頭連接部（11）內，叉頭連接部（11）的管壁上均勻布設有多個開孔，開孔的位置與鉚釘孔（7）的位置相對應，貫穿開孔和鉚釘孔（7）內部安裝有鉚釘（6）。

4.如權利要求3所述的一種更換加熱爐蜂窩體的裝置，其特征在于：所述第一直桿（2）的端部固定連接有連接桿（2a），連接桿（2a）伸入第二直桿（3）內，連接桿（2a）管壁面開設有多個等距離的螺釘孔（10），第二直桿（3）內部為中空結構，第二直桿（3）的管壁面開設有多個等距離的連接孔，連接孔的位置與螺釘孔（10）的位置相對應，貫穿連接孔和螺釘孔（10）內部安裝有螺栓（9）。

5.如權利要求4所述的一種更換加熱爐蜂窩體的裝置，其特征在于：所述第二直桿（3）的端部固定安裝有把手（4），把手（4）的管壁上套設有防護套（5）。

技術總結
本技術一種更換加熱爐蜂窩體的裝置，包括第一直桿和第二直桿，第一直桿與第二直桿伸縮連接，第一直桿的端部固定連接有叉頭連接部，叉頭連接部的端部伸縮連接有叉頭。叉頭連接部數量為三個，均勻布設于第一直桿端部，叉頭連接部之間的夾角為120°；叉頭連接部內部為中空結構。叉頭包括伸入端和直插部，伸入端的端部固定連接有直插部，伸入端的管壁上均勻布設有多個鉚釘孔，伸入端可插接于叉頭連接部內，叉頭連接部的管壁上均勻布設有多個開孔，開孔的位置與鉚釘孔的位置相對應，貫穿開孔和鉚釘孔內部安裝有鉚釘。本技術有益效果：結構設計合理、操作便捷、加工制作成本低、可根據加熱爐蜂窩體的大小進行調整適合的寬度和長度。

技術研發人員：王磊,張偉
受保護的技術使用者：甘肅酒鋼集團宏興鋼鐵股份有限公司
技術研發日：20240514
技術公布日：2025/4/28
