本技術涉及儲物柜，具體為一種戶外儲物柜的鎖緊結構。

背景技術：

1、儲物柜主要用來方便人們的使用，存儲不同的物品，分門別類，是日常使用中的必備物品；

2、在戶外進行活動時，也會攜帶戶外儲物柜，戶外儲物柜如果不能保證密封性，長久存放時空氣中的濕氣就會影響儲藏的物品，如食物等，使食物潮濕腐敗；

3、現有技術下，申請號為“202320618545.3”的中國專利公開了一種儲物柜的鎖緊機構，包括具有柜門的柜體，柜門的外表面固定設置有壓板，柜體的外表面固定有兩個用于緊固壓板的緊固組件，壓板兩端突出柜門的門框，并且壓板兩端均具有與緊固組件適配的豁口；緊固組件包括轉動支座、轉動塊、牽引桿、旋轉手柄、壓墊，轉動支座與柜體固定連接，轉動塊與轉動支座旋轉連接。本實用新型采用壓緊的方式；

4、上述專利能夠在一定程度上增加柜門與柜體之間的貼合度，但是在實際使用中僅對柜門的中部兩側采取的壓緊措施，進而導致整體的密封度不足，在戶外使用中，保護能力不夠，為此，我們提出一種戶外儲物柜的鎖緊結構用于解決上述問題。

技術實現思路

1、本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型所采用的技術方案為：

3、一種戶外儲物柜的鎖緊結構，包括柜體，所述柜體開口四周固定連接有隔板，所述柜體開口處設置有封閉門，所述隔板靠近封閉門的一側高度連接有密封條，所述封閉門靠近柜體的一側開設有與密封條相匹配的定位槽，所述密封條與定位槽槽壁滑動連接，所述封閉門四周設置有用于驅使自身與柜體緊密貼合的控制組件。

4、優選的，所述控制組件包括裝配筒，所述裝配筒四周開設有多個連通窗口，多個所述連通窗口繞裝配筒軸線均勻分布，所述裝配筒與封閉門遠離柜體的一側固定連接，所述裝配筒軸線與封閉門軸線重合，所述裝配筒內置有多個連接臂。

5、優選的，所述連接臂遠離裝配筒的一端穿過連通窗口延伸至封閉門邊緣，所述連接臂與連通窗口內壁滑動連接，所述連接臂在裝配筒內的一端固定連接有限位板，所述限位板呈弧形結構，所述限位板與裝配筒內壁滑動連接。

6、優選的，所述限位板靠近裝配筒內壁的一側固定連接有多個固定筒，多個所述固定筒沿限位板軸線對稱分布，所述固定筒內置有伸縮彈簧，所述裝配筒內壁四周開設有多個與伸縮彈簧相匹配的固定槽。

7、優選的，所述伸縮彈簧一端與固定筒內腔底部固定連接，所述伸縮彈簧另一端與固定槽內腔底部固定連接，所述裝配筒內腔底部固定連接有定位筒，所述定位筒內置有轉動軸承。

8、優選的，所述轉動軸承內環壁套接有收卷輥，所述收卷輥通過轉動軸承與定位筒轉動連接，所述定位筒與裝配筒軸線重合，所述收卷輥表面套接有多圈拉線，所述拉線一端與收卷輥固定連接，所述拉線另一端與限位板固定連接。

9、優選的，所述收卷輥遠離定位筒的一端貫穿裝配筒延伸至外部，所述收卷輥在裝配筒外部的一端固定連接有鎖止旋鈕，所述收卷輥通過鎖止旋鈕與裝配筒轉動連接。

10、優選的，所述限位板與裝配筒內壁滑動連接，所述限位板靠近裝配筒內壁的一側固定連接有多個固定筒，多個所述固定筒沿限位板軸線對稱分布，所述固定筒內置有伸縮彈簧。

11、通過采用上述技術方案，本實用新型所取得的有益效果為：

12、本實用新型中通過拉線驅動連接臂靠近封閉門，同時利用傾斜面結構和密封條的設計，確保封閉門可以將柜體完全密封封閉，有效保護存放物品不受外界環境的影響，該裝置均勻設置在固體四周，并可同時對四周多個位置進行緊固，使得封閉效果更加穩固可靠，通過轉動鎖止旋鈕即可完成鎖緊操作，操作簡單方便，用戶可以輕松地使用該裝置，采用多重連接座和定位座設計，確保封閉門和柜體的隔板在鎖緊過程中能夠牢固地固定在一起，提高了儲物柜的密封性，戶外儲物柜的鎖緊結構密封效果好、操作簡便和保存性好，適用于戶外環境中對存儲物品有高要求的場景。

技術特征：

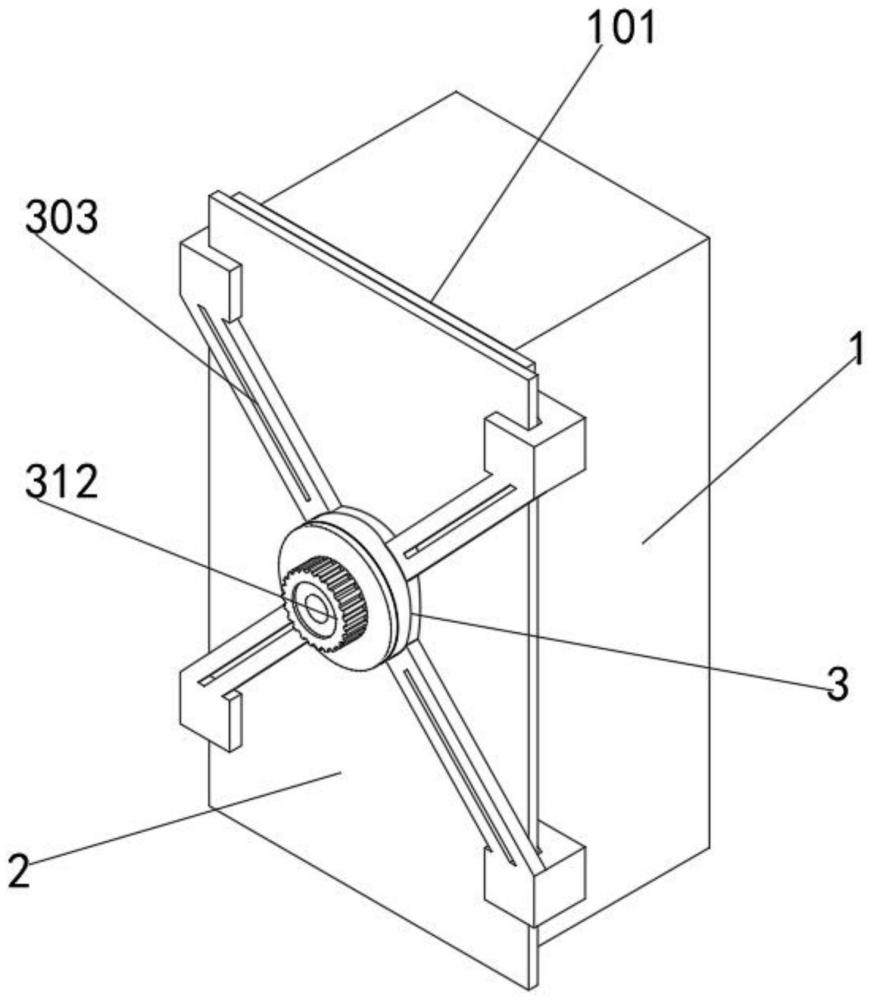

1.一種戶外儲物柜的鎖緊結構，其特征在于，包括柜體(1)，所述柜體(1)開口四周固定連接有隔板(101)，所述柜體(1)開口處設置有封閉門(2)，所述隔板(101)靠近封閉門(2)的一側高度連接有密封條(102)，所述封閉門(2)靠近柜體(1)的一側開設有與密封條(102)相匹配的定位槽(201)，所述密封條(102)與定位槽(201)槽壁滑動連接，所述封閉門(2)四周設置有用于驅使自身與柜體(1)緊密貼合的控制組件(3)。

2.根據權利要求1所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述控制組件(3)包括裝配筒(301)，所述裝配筒(301)四周開設有多個連通窗口(302)，多個所述連通窗口(302)繞裝配筒(301)軸線均勻分布，所述裝配筒(301)與封閉門(2)遠離柜體(1)的一側固定連接，所述裝配筒(301)軸線與封閉門(2)軸線重合，所述裝配筒(301)內置有多個連接臂(303)。

3.根據權利要求2所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述連接臂(303)遠離裝配筒(301)的一端穿過連通窗口(302)延伸至封閉門(2)邊緣，所述連接臂(303)與連通窗口(302)內壁滑動連接，所述連接臂(303)在裝配筒(301)內的一端固定連接有限位板(304)，所述限位板(304)呈弧形結構，所述限位板(304)與裝配筒(301)內壁滑動連接。

4.根據權利要求3所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述限位板(304)靠近裝配筒(301)內壁的一側固定連接有多個固定筒(305)，多個所述固定筒(305)沿限位板(304)軸線對稱分布，所述固定筒(305)內置有伸縮彈簧(306)，所述裝配筒(301)內壁四周開設有多個與伸縮彈簧(306)相匹配的固定槽(307)。

5.根據權利要求4所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述伸縮彈簧(306)一端與固定筒(305)內腔底部固定連接，所述伸縮彈簧(306)另一端與固定槽(307)內腔底部固定連接，所述裝配筒(301)內腔底部固定連接有定位筒(308)，所述定位筒(308)內置有轉動軸承(309)。

6.根據權利要求5所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述轉動軸承(309)內環壁套接有收卷輥(310)，所述收卷輥(310)通過轉動軸承(309)與定位筒(308)轉動連接，所述定位筒(308)與裝配筒(301)軸線重合，所述收卷輥(310)表面套接有多圈拉線(311)，所述拉線(311)一端與收卷輥(310)固定連接，所述拉線(311)另一端與限位板(304)固定連接。

7.根據權利要求6所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述收卷輥(310)遠離定位筒(308)的一端貫穿裝配筒(301)延伸至外部，所述收卷輥(310)在裝配筒(301)外部的一端固定連接有鎖止旋鈕(312)，所述收卷輥(310)通過鎖止旋鈕(312)與裝配筒(301)轉動連接。

8.根據權利要求3所述的一種戶外儲物柜的鎖緊結構，其特征在于，所述限位板(304)靠近裝配筒(301)內壁的一側固定連接有多個固定筒(305)，多個所述固定筒(305)沿限位板(304)軸線對稱分布，所述固定筒(305)內置有伸縮彈簧(306)。

技術總結
本技術公開了一種戶外儲物柜的鎖緊結構，具體涉及儲物柜技術領域，包括柜體，柜體開口四周固定連接有隔板，柜體開口處設置有封閉門，隔板靠近封閉門的一側高度連接有密封條，封閉門靠近柜體的一側開設有與密封條相匹配的定位槽，密封條與定位槽槽壁滑動連接，封閉門四周設置有用于驅使自身與柜體緊密貼合的控制組件，本技術中通過拉線驅動連接臂靠近封閉門，同時利用傾斜面結構和密封條的設計，確保封閉門可以將柜體完全密封封閉，有效保護存放物品不受外界環境的影響，該裝置均勻設置在固體四周，并可同時對四周多個位置進行緊固，封閉效果穩固可靠，通過轉動鎖止旋鈕即可完成鎖緊操作，適用于戶外環境中對存儲物品有高要求的場景。

技術研發人員：張世俊
受保護的技術使用者：湖北天昊戶外用品有限公司
技術研發日：20240412
技術公布日：2025/3/20
