本技術屬于給排水管道安裝，具體涉及一種給排水管道安裝用支撐架。

背景技術：

1、給排水管道顧名思義是指給排水所用的管道，在給排水管道工程施工的過程中，當給排水管道需要安裝時，通常會利用支撐架對給排水管道進行臨時輔助支撐定位。

2、現根據授權公告號為cn220228095u的一種給排水管道安裝用定位支撐架可知，該專利為已知的現有技術，且該專利雖然具有能夠?qū)艿肋M(jìn)行夾持，從而達到輔助定位和方便拆卸的優點，但是該專利的技術方案在實際使用的過程中，還存在以下缺陷：該專利中由于半環扣的弧度大小是固定的，這樣只能對同一種直徑值大小的給排水管道進行夾持定位，使得該支撐架難以適用于不同直徑大小的排水管道，從而降低了該支撐架的實用性，為此，我們提出了一種給排水管道安裝用支撐架。

技術實現思路

1、本實用新型的目的在于提供一種給排水管道安裝用支撐架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種給排水管道安裝用支撐架，包括底座，所述底座的頂部設置有調節組件，所述調節組件的頂部固定連接有電動推桿，所述電動推桿的頂端固定連接有給排水管道夾具，所述給排水管道夾具內腔的底部固定連接有支撐墊，且給排水管道夾具的內側固定連接有固定彈簧，所述固定彈簧的一端固定連接有固定塊，所述給排水管道夾具的側面螺紋套接有固定栓。

3、作為一種優選的實施方式，所述底座的底部固定安裝有滾輪，且底座的側面設置有防滑組件，所述防滑組件包括支撐塊，所述支撐塊固定連接在底座的側面，且支撐塊的內部螺紋套接有調節桿，所述調節桿的底端固定連接有防滑盤。

4、作為一種優選的實施方式，所述底座的內部設置有供電組件，所述供電組件包括蓄電池，所述蓄電池固定安裝在底座的內部，且蓄電池的一側固定連接有充電線，所述充電線的一端固定連接有充電接口。

5、作為一種優選的實施方式，所述調節組件包括安裝板，所述安裝板固定連接在底座的頂部，且安裝板的內側固定連接有滑桿，所述滑桿的外部活動套接有滑塊，所述滑塊的底部磁力連接有電磁鐵，且滑塊的頂部和電動推桿的底部固定連接，所述電磁鐵固定連接在底座的頂部。

6、作為一種優選的實施方式，所述滑塊為鐵制品，所述滑塊的底部和電磁鐵的頂部相接觸。

7、作為一種優選的實施方式，所述支撐墊的頂部呈圓弧形，且支撐墊的材質為橡膠材料，所述固定塊一側的中部和固定栓的一端相接觸，且固定塊的另一側固定連接有橡膠固定墊。

8、與現有技術相比，本實用新型的有益效果是：

9、該給排水管道安裝用支撐架，通過設置給排水管道夾具、支撐墊、固定彈簧、固定塊和固定栓，可以在給排水管道安裝的過程中，便于根據給排水管道的直徑大小對其進行夾持定位，使得該支撐架能夠適用于不同直徑大小的給排水管道，從而提高了該支撐架的實用性；

10、該給排水管道安裝用支撐架，通過設置調節組件，可以在給排水管道安裝的過程中，便于在水平方向上對給排水管道夾具的位置進行調節，且通過設置電動推桿，可以在豎直方向上對給排水管道夾具的位置進行調節，從而為給排水管道的輔助支撐帶來了便利。

技術特征：

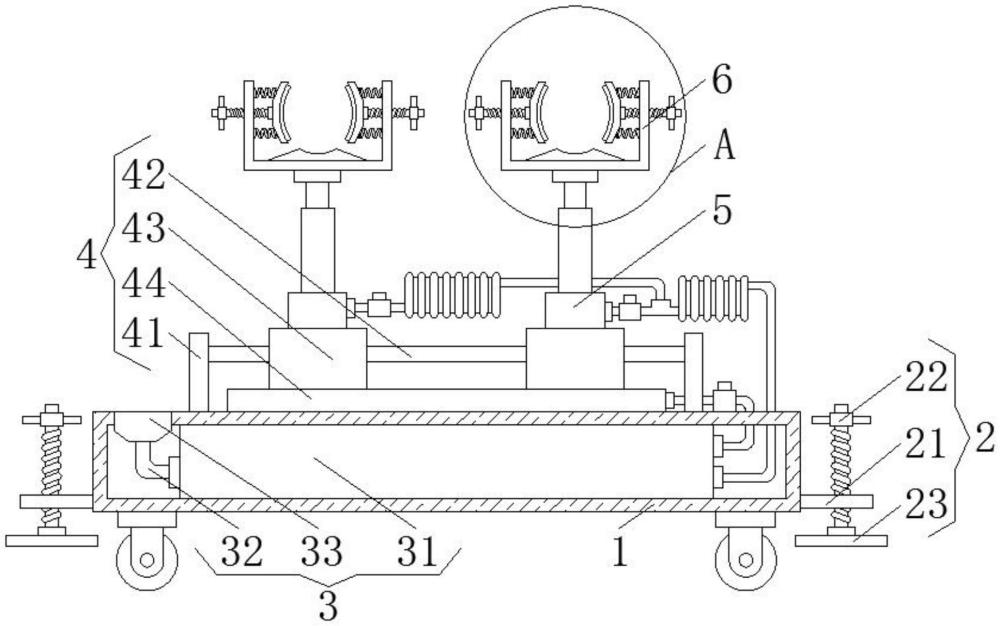

1.一種給排水管道安裝用支撐架，包括底座(1)，其特征在于：所述底座(1)的頂部設置有調節組件(4)，所述調節組件(4)的頂部固定連接有電動推桿(5)，所述電動推桿(5)的頂端固定連接有給排水管道夾具(6)，所述給排水管道夾具(6)內腔的底部固定連接有支撐墊(7)，且給排水管道夾具(6)的內側固定連接有固定彈簧(8)，所述固定彈簧(8)的一端固定連接有固定塊(9)，所述給排水管道夾具(6)的側面螺紋套接有固定栓(10)。

2.根據權利要求1所述的一種給排水管道安裝用支撐架，其特征在于：所述底座(1)的底部固定安裝有滾輪，且底座(1)的側面設置有防滑組件(2)，所述防滑組件(2)包括支撐塊(21)，所述支撐塊(21)固定連接在底座(1)的側面，且支撐塊(21)的內部螺紋套接有調節桿(22)，所述調節桿(22)的底端固定連接有防滑盤(23)。

3.根據權利要求1所述的一種給排水管道安裝用支撐架，其特征在于：所述底座(1)的內部設置有供電組件(3)，所述供電組件(3)包括蓄電池(31)，所述蓄電池(31)固定安裝在底座(1)的內部，且蓄電池(31)的一側固定連接有充電線(32)，所述充電線(32)的一端固定連接有充電接口(33)。

4.根據權利要求1所述的一種給排水管道安裝用支撐架，其特征在于：所述調節組件(4)包括安裝板(41)，所述安裝板(41)固定連接在底座(1)的頂部，且安裝板(41)的內側固定連接有滑桿(42)，所述滑桿(42)的外部活動套接有滑塊(43)，所述滑塊(43)的底部磁力連接有電磁鐵(44)，且滑塊(43)的頂部和電動推桿(5)的底部固定連接，所述電磁鐵(44)固定連接在底座(1)的頂部。

5.根據權利要求4所述的一種給排水管道安裝用支撐架，其特征在于：所述滑塊(43)為鐵制品，所述滑塊(43)的底部和電磁鐵(44)的頂部相接觸。

6.根據權利要求1所述的一種給排水管道安裝用支撐架，其特征在于：所述支撐墊(7)的頂部呈圓弧形，且支撐墊(7)的材質為橡膠材料，所述固定塊(9)一側的中部和固定栓(10)的一端相接觸，且固定塊(9)的另一側固定連接有橡膠固定墊。

技術總結
本技術公開了一種給排水管道安裝用支撐架，屬于給排水管道安裝領域，包括底座，所述底座的頂部設置有調節組件，所述調節組件的頂部固定連接有電動推桿，所述電動推桿的頂端固定連接有給排水管道夾具，所述給排水管道夾具內腔的底部固定連接有支撐墊，且給排水管道夾具的內側固定連接有固定彈簧，固定彈簧的一端固定連接有固定塊；該給排水管道安裝用支撐架，通過設置給排水管道夾具、支撐墊、固定彈簧、固定塊和固定栓，可以在給排水管道安裝的過程中，便于根據給排水管道的直徑大小對其進行夾持定位，使得該支撐架能夠適用于不同直徑大小的給排水管道，從而提高了該支撐架的實用性。

技術研發人員：蔣鏵
受保護的技術使用者：重慶萬州建設工程管理有限公司
技術研發日：20240419
技術公布日：2025/4/28
