本技術屬于橡膠生產，特別是涉及一種切膠機定位組件。

背景技術：

1、橡膠是指具有可逆形變的高彈性聚合物材料，在室溫下富有彈性，在很小的外力作用下能產生較大形變，除去外力后能恢復原狀。橡膠屬于完全無定型聚合物，它的玻璃化轉變溫度低，分子量往往很大，大于幾十萬。

2、橡膠在加工時，切割是一種常見的切割手段，在對橡膠進行切割時，為了保證切割的質量，需要通過固定機構對橡膠進行固定，但是，在對橡膠固定后，在切割過程中，無法再對橡膠的位置進行調節，導致切割機只能夠?qū)ο鹉z的固定位置處進行切割，在需要對橡膠的其他位置處切割時，需要對橡膠重新拆卸挪動固定，操作繁瑣，降低了設備的切割效率，為解決上述問題，現提出一種切膠機定位組件。

技術實現思路

1、本實用新型的目的在于提供一種切膠機定位組件，解決在對橡膠進行切割時，為了保證切割的質量，需要通過固定機構對橡膠進行固定，但是，在對橡膠固定后，在切割過程中，無法再對橡膠的位置進行調節，導致切割機只能夠?qū)ο鹉z的固定位置處進行切割，在需要對橡膠的其他位置處切割時，需要對橡膠重新拆卸挪動固定，操作繁瑣，降低了設備的切割效率的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種切膠機定位組件，包括加工臺、切割架、第一滑板和第二滑板，所述加工臺的上表面安裝有轉桿和支架，所述支架與加工臺固定連接，所述轉桿的上端固定連接有定位板，所述定位板的上表面連接有若干連接桿，所述第一滑板和第二滑板均與連接桿相連接，所述支架的上表面固定安裝有氣缸，所述氣缸的輸出端固定連接有連接件，所述連接件與第一滑板固定連接，所述定位板的上表面固定安裝有若干豎板，所述豎板的一表面開設有槽口，所述槽口內固定安裝有螺套，所述螺套內安裝有絲桿，所述絲桿的一端連接有固定板。

4、優選的，所述切割架的上表面固定安裝有液壓缸，所述液壓缸的輸出端固定連接有安裝板，所述安裝板的底面固定連接有切割刀。

5、優選的，所述轉桿與加工臺轉動連接。

6、優選的，所述定位板、第一滑板和第二滑板均與連接桿鉸接。

7、優選的，所述加工臺的上表面固定安裝有若干限位槽，所述限位槽內滑動連接有限位塊，所述第一滑板和第二滑板均與限位塊固定連接。

8、優選的，所述絲桿與螺套螺紋配合，所述絲桿與固定板轉動連接。

9、優選的，所述切割架的上表面開設有若干導向槽，所述導向槽內滑動連接有導向桿，所述導向桿與安裝板固定連接。

10、本實用新型具有以下有益效果：

11、1、本實用新型通過設置氣缸、定位板、連接桿、絲桿和固定板，將橡膠放置在定位板上，正向轉動絲桿，絲桿推動固定板對橡膠進行固定，氣缸推動第一滑板滑動，第一滑板在滑動的過程，通過連接桿拉動定位板轉動，進而帶動橡膠轉動，能夠根據橡膠的切割需求調節橡膠的切割位置，定位性強，無需對橡膠反復拆卸挪動，操作簡單，實用性強；

12、2、本實用新型通過設置液壓缸和切割刀，液壓缸向下推動切割刀移動，使得切割刀能夠自動對橡膠進行切割，無需人工操作，節省人力，提高工作人員的安全性。

13、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

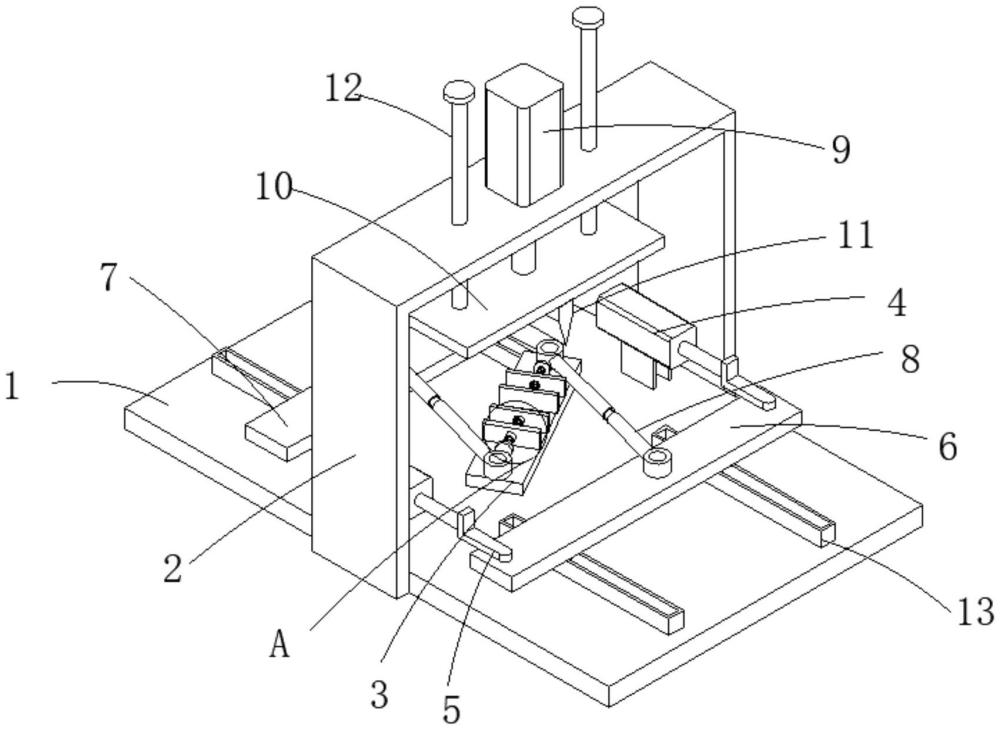

1.一種切膠機定位組件，包括加工臺(1)、切割架(2)、第一滑板(6)和第二滑板(7)，其特征在于：所述加工臺(1)的上表面安裝有轉桿(15)和支架，所述支架與加工臺(1)固定連接，所述轉桿(15)的上端固定連接有定位板(3)，所述定位板(3)的上表面連接有若干連接桿(8)，所述第一滑板(6)和第二滑板(7)均與連接桿(8)相連接，所述支架的上表面固定安裝有氣缸(4)，所述氣缸(4)的輸出端固定連接有連接件(5)，所述連接件(5)與第一滑板(6)固定連接，所述定位板(3)的上表面固定安裝有若干豎板(16)，所述豎板(16)的一表面開設有槽口，所述槽口內固定安裝有螺套(17)，所述螺套(17)內安裝有絲桿(18)，所述絲桿(18)的一端連接有固定板(19)。

2.根據權利要求1所述的一種切膠機定位組件，其特征在于：所述切割架(2)的上表面固定安裝有液壓缸(9)，所述液壓缸(9)的輸出端固定連接有安裝板(10)，所述安裝板(10)的底面固定連接有切割刀(11)。

3.根據權利要求1所述的一種切膠機定位組件，其特征在于：所述轉桿(15)與加工臺(1)轉動連接。

4.根據權利要求1所述的一種切膠機定位組件，其特征在于：所述定位板(3)、第一滑板(6)和第二滑板(7)均與連接桿(8)鉸接。

5.根據權利要求1所述的一種切膠機定位組件，其特征在于：所述加工臺(1)的上表面固定安裝有若干限位槽(13)，所述限位槽(13)內滑動連接有限位塊(14)，所述第一滑板(6)和第二滑板(7)均與限位塊(14)固定連接。

6.根據權利要求1所述的一種切膠機定位組件，其特征在于：所述絲桿(18)與螺套(17)螺紋配合，所述絲桿(18)與固定板(19)轉動連接。

7.根據權利要求2所述的一種切膠機定位組件，其特征在于：所述切割架(2)的上表面開設有若干導向槽，所述導向槽內滑動連接有導向桿(12)，所述導向桿(12)與安裝板(10)固定連接。

技術總結
本技術公開了一種切膠機定位組件，包括加工臺、切割架、第一滑板和第二滑板，加工臺上表面安裝有轉桿和支架，轉桿連接有定位板，定位板連接有連接桿，支架的上表面固定安裝有氣缸，氣缸的輸出端固定連接有連接件，定位板的上表面固定安裝有若干豎板，豎板的一表面開設有槽口，槽口內固定安裝有螺套，螺套內安裝有絲桿，絲桿的一端連接有固定板。本技術通過設置氣缸、定位板和連接桿，將橡膠固定在定位板上，氣缸推動第一滑板滑動，第一滑板在滑動的過程，通過連接桿拉動定位板轉動，進而帶動橡膠轉動，能夠根據橡膠的切割需求調節橡膠的切割位置，定位性強，無需對橡膠反復拆卸挪動，操作簡單，實用性強。
