本技術涉及機械密封拆卸，具體涉及一種機械密封拆卸專用工具。

背景技術：

1、煉油化工裝置機泵的傳動軸貫穿在設備內外，軸與設備之間存在一個圓周間隙，設備中的介質會從該間隙向外泄露，所以需要設有一個軸封裝置進行密封，軸封裝置通常采取機械密封型式，機泵在長時間運行后由于介質不清潔或者介質本身易結焦，不潔凈物質或易結焦介質進入到軸套與泵軸之間，會使機械密封軸套與泵軸之間配合過緊，當檢修需要拆卸機械密封時，機械密封的軸套容易卡死在轉軸上不易取出，而用撬棍撬或者手錘敲擊拆卸又容易使機械密封軸套受到沖擊而損壞。

技術實現思路

1、本實用新型的目的是設計一種機械密封拆卸專用工具，以解決上述背景技術中提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種機械密封拆卸專用工具，包括拉環、卡件、拉桿和頂板，所述拉環與所述卡件連接，所述卡件與機械密封軸套連接，所述拉桿的一端與所述拉環連接，所述拉桿的另一端與所述頂板連接，所述頂板和泵轉軸之間設有液壓千斤頂。

3、進一步的，所述卡件包括第一卡環和第二卡環，所述第一卡環和所述第二卡環的內徑均大于所述機械密封軸套的外徑，所述第一卡環和第二卡環的內側均設有凸體，所述凸體與所述機械密封軸套外壁的卡槽間隙配合。

4、進一步的，所述拉環的內側設有用于插入所述第一卡環和所述第二卡環的凹槽。

5、進一步的，所述拉環的圓周方向陣列有四根所述拉桿。

6、進一步的，四根所述拉桿的外壁均設有外螺紋，所述拉環上圓周陣列有第一螺紋孔，所述頂板上圓周陣列有第二螺紋孔，所述第一螺紋孔和所述第二螺紋孔均與所述拉桿一一對應。

7、與現有技術相比，本實用新型的有益效果：本實用新型通過液壓千斤頂驅動頂板向外移動，拉桿和拉環一起往外移動，從而帶動卡件和機械密封軸套一起往外移動，從而把機械密封軸套從泵轉軸中拆卸出來，因此本實用新型避免了使用撬棍撬或者用手錘敲擊拆卸而容易使機械密封軸套受到沖擊而損壞。

技術特征：

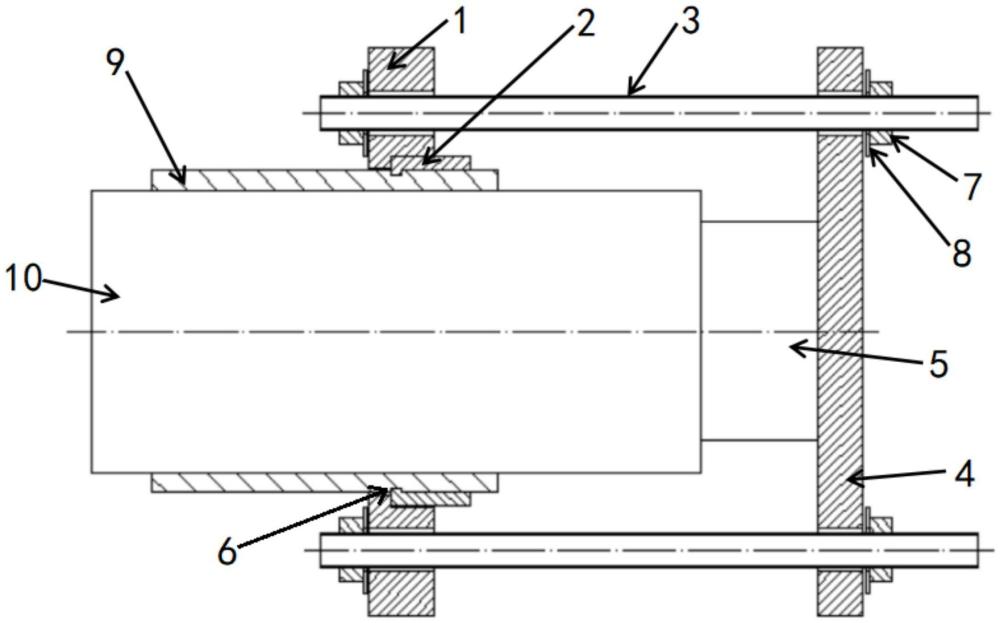

1.一種機械密封拆卸專用工具，其特征在于：包括拉環(1)、卡件(2)、拉桿(3)和頂板(4)，所述拉環(1)與所述卡件(2)連接，所述卡件(2)與機械密封軸套(9)連接，所述拉桿(3)的一端與所述拉環(1)連接，所述拉桿(3)的另一端與所述頂板(4)連接，所述頂板(4)和泵轉軸(10)之間設有液壓千斤頂(5)。

2.根據權利要求1所述的機械密封拆卸專用工具，其特征在于：所述卡件(2)包括第一卡環(201)和第二卡環(202)，所述第一卡環(201)和所述第二卡環(202)的內徑均大于所述機械密封軸套(9)的外徑，所述第一卡環(201)和第二卡環(202)的內側均設有凸體(6)，所述凸體(6)與所述機械密封軸套(9)外壁的卡槽間隙配合。

3.根據權利要求2所述的機械密封拆卸專用工具，其特征在于：所述拉環(1)的內側設有用于插入所述第一卡環(201)和所述第二卡環(202)的凹槽。

4.根據權利要求1所述的機械密封拆卸專用工具，其特征在于：所述拉環(1)的圓周方向陣列有四根所述拉桿(3)。

5.根據權利要求4所述的機械密封拆卸專用工具，其特征在于：四根所述拉桿(3)的外壁均設有外螺紋，所述拉環(1)上圓周陣列有第一螺紋孔，所述頂板(4)上圓周陣列有第二螺紋孔，所述第一螺紋孔和所述第二螺紋孔均與所述拉桿(3)一一對應。

技術總結
本技術涉及一種機械密封拆卸專用工具，包括拉環、卡件、拉桿和頂板，拉環與卡件連接，卡件與機械密封軸套連接，拉桿的一端與拉環連接，拉桿的另一端與頂板連接，頂板和泵轉軸之間設有液壓千斤頂，通過液壓千斤頂驅動頂板向外移動，拉桿和拉環一起往外移動，從而帶動卡件和機械密封軸套一起往外移動，從而把機械密封軸套從泵轉軸中拆卸出來，因此本技術避免了使用撬棍撬或者用手錘敲擊拆卸而容易使機械密封軸套受到沖擊而損壞。
