本技術涉及電錘，具體為電錘氣缸組件。

背景技術：

1、氣缸沖擊錘是指電錘內部為撞擊塊提供沖擊力的核心構件，它的穩定性直接決定了電錘在開展后續沖擊工作時的穩定性。

2、現有的電錘氣缸沖擊錘，一般是借助活塞塊產生的氣壓促使撞擊塊對撞擊塊產生沖擊，撞擊塊通常是不加任何限制的置于電錘氣缸的內部，在撞擊塊進行左右往復移動的沖擊過程還會發生相應轉動，撞擊塊與氣缸內壁之間的磨損較為嚴重，十分影響自身的使用壽命，難以對外部受力物體產生穩定且可靠的沖擊，影響部件的使用壽命。為此，我們提出一種電錘氣缸組件。

技術實現思路

1、本實用新型的目的在于提供電錘氣缸組件，以解決上述背景技術中提出的現有的電錘氣缸沖擊錘，在撞擊塊進行左右往復移動的沖擊過程還會發生相應轉動，撞擊塊與氣缸內壁之間的磨損較為嚴重，十分影響自身的使用壽命，難以對外部受力物體產生穩定且可靠的沖擊，影響部件使用壽命的問題。

2、為實現上述目的，本實用新型提供如下技術方案：電錘氣缸組件，包括輸出軸和連接軸套，所述連接軸套活動插接于輸出軸上，所述輸出軸對應連接軸套的端部通過螺紋連接有螺套，所述連接軸套外側設有用于與螺套螺紋連接的螺紋，所述連接軸套內部活動插接有鉆頭桿，所述鉆頭桿上活動套接有復位彈簧，所述輸出軸內部活動插接有活塞筒，所述活塞筒內部活動連接有撞擊塊，所述撞擊塊和鉆頭桿接觸連接，所述活塞筒遠離鉆頭桿的一端部通過銷軸連接有連接桿，所述輸出軸的遠離連接軸套的一端部安裝有微型電機，所述微型電機軸端上固定安裝有主動齒輪，所述輸出軸側壁轉動連接有從動齒輪，所述主動齒輪和從動齒輪嚙合。

3、優選的，所述連接桿和從動齒輪通過銷軸連接，所述從動齒輪和主動齒輪中心線相互垂直。

4、優選的，所述撞擊塊和鉆頭桿活動接觸，且所述撞擊塊和鉆頭桿中心共線。

5、優選的，所述活塞筒和輸出軸之間設有滾珠。

6、優選的，所述輸出軸和連接軸套上分別設有用于滾珠滑動的限位槽一和限位槽二。

7、優選的，所述限位槽一和限位槽二內部連通。

8、優選的，所述復位彈簧設于連接軸套內部。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該電錘氣缸組件，通過在電錘的輸出軸上設置連接軸套，在電錘輸出軸帶動鉆頭桿的同時，開啟微型電機，主動齒輪和從動齒輪嚙合，能夠使得從動齒輪轉動，通過連接桿的連接作用，可以使得活塞筒在輸出軸內部往復運動，進而使得壓縮活塞筒和撞擊塊組成空間內部的氣體，在氣體壓縮一定條件后，可以使得撞擊塊撞擊鉆頭桿，進而實現鉆頭桿轉動的同時，實現往復錘擊運動；

11、2、該電錘氣缸組件，通過采用螺套將連接軸套和輸出軸連接，并在對應的連接軸套和輸出軸上設置限位槽二和限位槽一，并將滾珠活動連接于限位槽二和限位槽一內部，滾珠能夠使得活塞筒和輸出軸的接觸為滾動接觸，降低了電錘使用過程中的接觸摩擦。將撞擊塊設置在活塞筒內部，能夠避免撞擊塊與輸出軸的接觸摩擦，且不會影響電錘的使用；且分離連接軸套和輸出軸時，便可以對滾珠進行更換，進一步保障了電錘的使用效果。

技術特征：

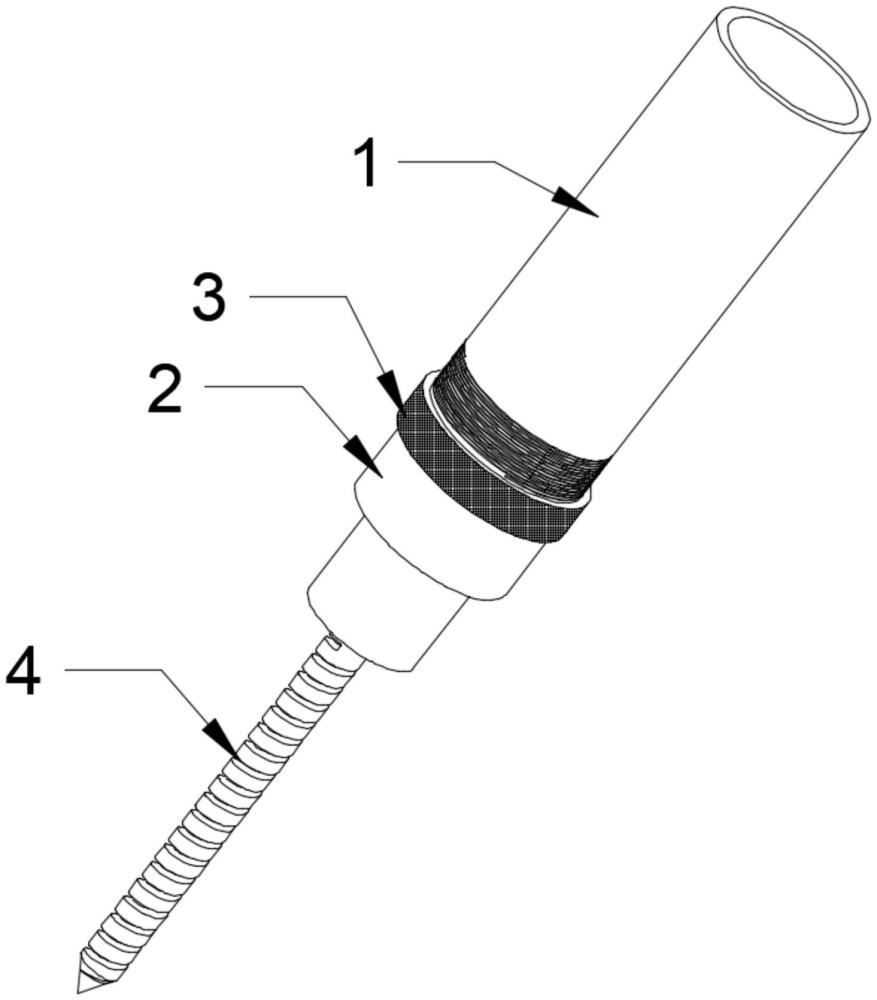

1.電錘氣缸組件，包括輸出軸(1)和連接軸套(2)，其特征在于：所述連接軸套(2)活動插接于輸出軸(1)上，所述輸出軸(1)對應連接軸套(2)的端部通過螺紋連接有螺套(3)，所述連接軸套(2)外側設有用于與螺套(3)螺紋連接的螺紋，所述連接軸套(2)內部活動插接有鉆頭桿(4)，所述鉆頭桿(4)上活動套接有復位彈簧(93)，所述輸出軸(1)內部活動插接有活塞筒(91)，所述活塞筒(91)內部活動連接有撞擊塊(92)，所述撞擊塊(92)和鉆頭桿(4)接觸連接，所述活塞筒(91)遠離鉆頭桿(4)的一端部通過銷軸連接有連接桿(9)，所述輸出軸(1)的遠離連接軸套(2)的一端部安裝有微型電機(6)，所述微型電機(6)軸端上固定安裝有主動齒輪(7)，所述輸出軸(1)側壁轉動連接有從動齒輪(8)，所述主動齒輪(7)和從動齒輪(8)嚙合。

2.根據權利要求1所述的電錘氣缸組件，其特征在于：所述連接桿(9)和從動齒輪(8)通過銷軸連接，所述從動齒輪(8)和主動齒輪(7)中心線相互垂直。

3.根據權利要求1所述的電錘氣缸組件，其特征在于：所述撞擊塊(92)和鉆頭桿(4)活動接觸，且所述撞擊塊(92)和鉆頭桿(4)中心共線。

4.根據權利要求1所述的電錘氣缸組件，其特征在于：所述活塞筒(91)和輸出軸(1)之間設有滾珠(95)。

5.根據權利要求4所述的電錘氣缸組件，其特征在于：所述輸出軸(1)和連接軸套(2)上分別設有用于滾珠(95)滑動的限位槽一(5)和限位槽二(94)。

6.根據權利要求5所述的電錘氣缸組件，其特征在于：所述限位槽一(5)和限位槽二(94)內部連通。

7.根據權利要求1所述的電錘氣缸組件，其特征在于：所述復位彈簧(93)設于連接軸套(2)內部。

技術總結
本技術公開了涉及電錘技術領域的電錘氣缸組件，包括輸出軸和連接軸套，連接軸套活動插接于輸出軸上，輸出軸對應連接軸套的端部通過螺紋連接有螺套，連接軸套外側設有用于與螺套螺紋連接的螺紋，連接軸套內部活動插接有鉆頭桿，鉆頭桿上活動套接有復位彈簧，輸出軸內部活動插接有滑套，滑套內部活動連接有撞擊塊，撞擊塊和鉆頭桿密封連接，滑套遠離鉆頭桿的一端部通過銷軸連接有連接桿，輸出軸的遠離連接軸套的一端部安裝有微型電機，微型電機軸端上固定安裝有主動齒輪，輸出軸側壁轉動連接有從動齒輪，主動齒輪和從動齒輪嚙合。本申請能夠降低電錘使用過程中，部件的接觸摩擦，進一步保障了電錘的使用效果。

技術研發人員：湯雙華,盛衛群
受保護的技術使用者：南通億峰機械零部件制造有限公司
技術研發日：20240603
技術公布日：2025/4/28
