本技術涉及組裝治具，尤其涉及一種控制器加工用組裝治具。

背景技術：

1、治具是一個木工、鐵工、鉗工、機械、電控以及其他一些手工藝品的大類工具，主要是作為協助控制位置或動作的一種工具。治具可以分為工藝裝配類治具、項目測試類治具和線路板測試類治具三類。在對控制器進行加工時，通常需要用到組裝治具。

2、現有的技術中傳統的組裝治具，在使用的過程中，無法對不同寬度和長度的控制器外殼進行夾緊固定使用，從而使得后續將部件組裝到控制器外殼中會出現控制器外殼偏移的現象，穩定性較差，因此本實用新型提供了一種控制器加工用組裝治具。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種控制器加工用組裝治具，用于解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種控制器加工用組裝治具，包括支撐板，所述支撐板頂部貫穿設置有滑槽，所述支撐板底部設置有驅動組件，所述支撐板底部通過驅動組件設置有齒板，所述齒板表面設置有導向組件，所述導向組件與支撐板相連接，所述齒板頂部固定安裝有移動桿，且移動桿與滑槽滑動連接，所述移動桿表面固定安裝有第一夾持板，所述第一夾持板相向面固定安裝有第一夾持墊，所述第一夾持板頂部設置有移動組件，所述第一夾持板頂部通過移動組件設置有第二夾持板，所述第二夾持板相向面固定安裝有第二夾持墊。

4、優選的，所述驅動組件包括設置于支撐板底部的第一電機，所述第一電機輸出端固定安裝有轉軸，所述轉軸表面固定安裝有齒輪，所述齒輪與齒板相嚙合。

5、優選的，所述導向組件包括設置于齒板表面的滑塊，所述滑塊表面滑動連接有滑軌，所述滑軌與支撐板固定連接。

6、優選的，所述移動組件包括設置于第一夾持板頂部的固定架，所述固定架表面固定安裝有第二電機，所述第二電機輸出端固定安裝有螺桿，所述螺桿與固定架轉動連接，且螺桿與第二夾持板螺紋連接，所述第二夾持板與固定架滑動連接。

7、優選的，所述支撐板底部固定安裝有支撐柱，所述支撐柱底端固定安裝有底板。

8、優選的，所述第一夾持板的數量為多個，且多個第一夾持板呈對稱式分布。

9、優選的，所述第二夾持墊呈矩形結構，所述第二夾持墊采用橡膠材質制成。

10、與現有技術相比，本實用新型的有益效果是：該控制器加工用組裝治具，將控制器外殼放置在支撐板上，通過驅動組件和導向組件的配合使用，使得齒板相互移動，使得移動桿沿著滑槽相互移動，使得第一夾持板和第一夾持墊左右相互靠近與控制器外殼左右兩側緊密接觸，隨后通過移動組件使得第二夾持板和第二夾持墊沿著固定架前后相互靠近與控制器外殼前后兩側緊密接觸，從而完成對控制器外殼的固定工作，從而后續即可對控制器進行組裝，實現了可以對不同寬度和長度的控制器外殼進行夾緊固定使用的目標，避免了后續會出現控制器外殼偏移的現象，從而使得穩定性更高。

技術特征：

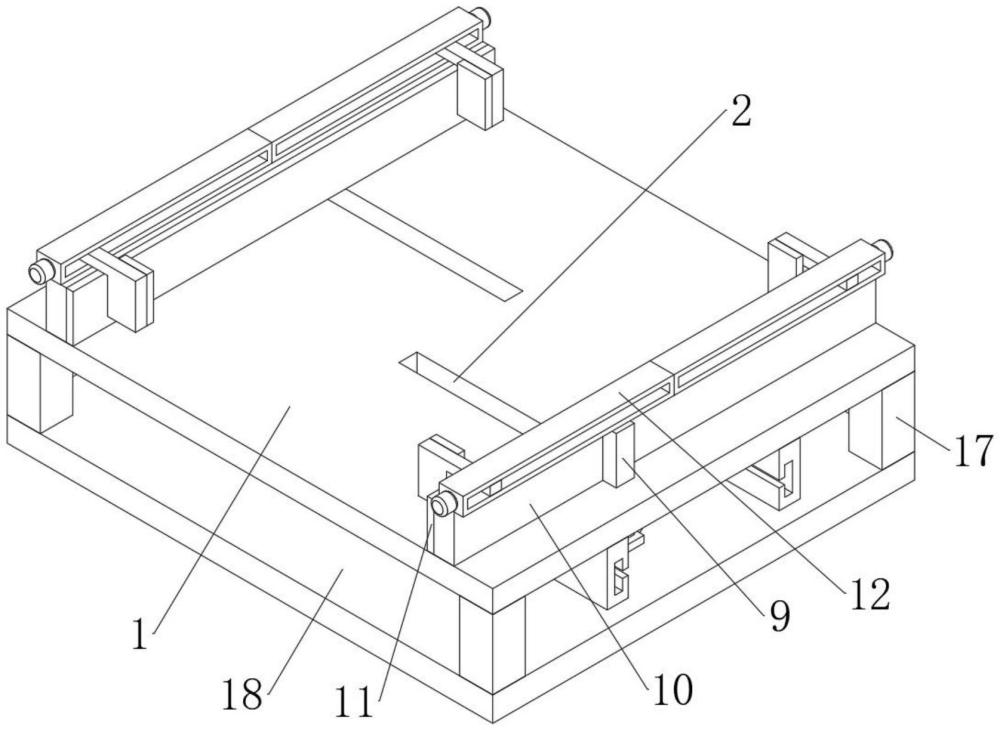

1.一種控制器加工用組裝治具，包括支撐板(1)，其特征在于，所述支撐板(1)頂部貫穿設置有滑槽(2)，所述支撐板(1)底部設置有驅動組件，所述支撐板(1)底部通過驅動組件設置有齒板(6)，所述齒板(6)表面設置有導向組件，所述導向組件與支撐板(1)相連接，所述齒板(6)頂部固定安裝有移動桿(9)，且移動桿(9)與滑槽(2)滑動連接，所述移動桿(9)表面固定安裝有第一夾持板(10)，所述第一夾持板(10)相向面固定安裝有第一夾持墊(11)，所述第一夾持板(10)頂部設置有移動組件，所述第一夾持板(10)頂部通過移動組件設置有第二夾持板(15)，所述第二夾持板(15)相向面固定安裝有第二夾持墊(16)。

2.根據權利要求1所述的一種控制器加工用組裝治具，其特征在于，所述驅動組件包括設置于支撐板(1)底部的第一電機(3)，所述第一電機(3)輸出端固定安裝有轉軸(4)，所述轉軸(4)表面固定安裝有齒輪(5)，所述齒輪(5)與齒板(6)相嚙合。

3.根據權利要求1所述的一種控制器加工用組裝治具，其特征在于，所述導向組件包括設置于齒板(6)表面的滑塊(7)，所述滑塊(7)表面滑動連接有滑軌(8)，所述滑軌(8)與支撐板(1)固定連接。

4.根據權利要求1所述的一種控制器加工用組裝治具，其特征在于，所述移動組件包括設置于第一夾持板(10)頂部的固定架(12)，所述固定架(12)表面固定安裝有第二電機(13)，所述第二電機(13)輸出端固定安裝有螺桿(14)，所述螺桿(14)與固定架(12)轉動連接，且螺桿(14)與第二夾持板(15)螺紋連接，所述第二夾持板(15)與固定架(12)滑動連接。

5.根據權利要求1所述的一種控制器加工用組裝治具，其特征在于，所述支撐板(1)底部固定安裝有支撐柱(17)，所述支撐柱(17)底端固定安裝有底板(18)。

6.根據權利要求1所述的一種控制器加工用組裝治具，其特征在于，所述第一夾持板(10)的數量為多個，且多個第一夾持板(10)呈對稱式分布。

7.根據權利要求1所述的一種控制器加工用組裝治具，其特征在于，所述第二夾持墊(16)呈矩形結構，所述第二夾持墊(16)采用橡膠材質制成。

技術總結
本技術公開了一種控制器加工用組裝治具，包括支撐板，所述支撐板頂部貫穿設置有滑槽，所述支撐板底部設置有驅動組件，所述支撐板底部通過驅動組件設置有齒板，所述齒板表面設置有導向組件，所述導向組件與支撐板相連接，所述齒板頂部固定安裝有移動桿，且移動桿與滑槽滑動連接，所述移動桿表面固定安裝有第一夾持板，所述第一夾持板相向面固定安裝有第一夾持墊，所述第一夾持板頂部設置有移動組件，所述第一夾持板頂部通過移動組件設置有第二夾持板，所述第二夾持板相向面固定安裝有第二夾持墊。實現了可以對不同寬度和長度的控制器外殼進行夾緊固定使用的目標，避免了后續會出現控制器外殼偏移的現象，從而使得穩定性更高。
