本技術涉及眼鏡領域，具體是一種眼鏡臂架加工自動化段切設備。

背景技術：

1、眼鏡是由鏡片和鏡架組合起來的，用來改善視力、保護眼睛或作裝飾用途的用品，眼鏡可矯正多種視力問題，包括近視、遠視、散光、老花、斜視或者弱視等，眼鏡是一種常見的視力矯正工具，用于幫助那些有視力問題的人看得更清楚。

2、現階段眼鏡臂架加工過程中，需要采用自動化段切設備對原料進行段切工作，目前的自動化段切設備在使用時，缺少對原料進行定位的結構，這樣切割時原料的偏移容易導致切割尺寸出現誤差，且不利于目前使用，因此，本領域技術人員提供了一種眼鏡臂架加工自動化段切設備，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種眼鏡臂架加工自動化段切設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種眼鏡臂架加工自動化段切設備，包括底板，所述底板的上表面固定連接有立板，所述立板的左側面固定連接有固定板，所述立板的左側面固定連接有連接板，所述連接板的上方設有活動板，所述活動板的上表面固定鑲嵌有滑筒，所述滑筒的內壁滑動連接有滑桿，所述滑桿的頂端與固定板的底面固定連接，所述滑桿的底端與連接板的上表面固定連接，所述連接板的上表面開設有滑口，所述滑口的內壁滑動連接有支撐桿，所述支撐桿的頂端通過固定件與活動板的底面相鉸接，所述支撐桿的底端通過連接件鉸接有第一液壓桿，所述第一液壓桿的右端貫穿立板并延伸至立板的右側，所述連接板的上表面開設有一組凹槽，所述活動板的底面固定連接有防滑墊，所述固定板的上表面固定鑲嵌有第二液壓桿，所述第二液壓桿的底端固定連接有切刀。

4、作為本實用新型再進一步的方案：所述連接板的下方設有收集盒，所述收集盒的底面與底板的上表面相接觸。

5、作為本實用新型再進一步的方案：所述立板的右側面固定連接有托板，所述托板的上表面固定連接有手套盒。

6、作為本實用新型再進一步的方案：所述固定板的上表面固定鑲嵌有定位筒，所述定位筒的內壁滑動連接有定位桿，所述定位桿的底端與切刀的上表面固定連接。

7、作為本實用新型再進一步的方案：所述滑口與支撐桿相適配，所述底板的上表面開設有兩組安裝孔。

8、作為本實用新型再進一步的方案：所述立板的右側面固定連接有警示標，所述警示標位于手套盒的上方。

9、作為本實用新型再進一步的方案：所述底板的上表面固定連接有加固桿，所述加固桿的頂端與連接板的底面固定連接。

10、與現有技術相比，本實用新型的有益效果是：

11、該眼鏡臂架加工自動化段切設備，通過設置有第一液壓桿、凹槽、支撐桿、固定件和連接件，利用凹槽的設計，能夠防止原料出現偏移的問題，隨后根據第一液壓桿提供的推力，便于固定件、連接件和支撐桿帶動活動板進行移動，并且有利于活動板推動防滑墊對原料進行夾持定位，結合上述配合，從而能夠降低段切尺寸的誤差，隨后利用第二液壓桿和切刀的配合，便于對原料進行段切工作。

技術特征：

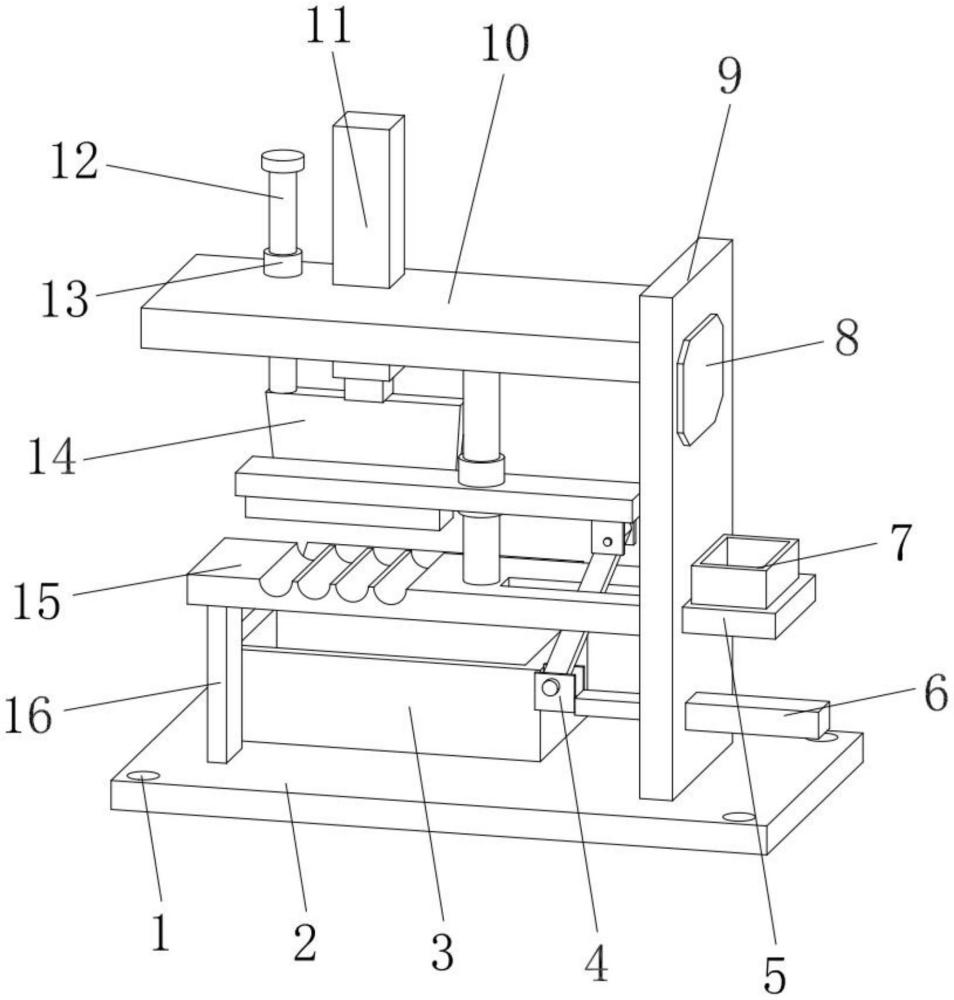

1.一種眼鏡臂架加工自動化段切設備，包括底板(2)，其特征在于，所述底板(2)的上表面固定連接有立板(9)，所述立板(9)的左側面固定連接有固定板(10)，所述立板(9)的左側面固定連接有連接板(15)，所述連接板(15)的上方設有活動板(21)，所述活動板(21)的上表面固定鑲嵌有滑筒(24)，所述滑筒(24)的內壁滑動連接有滑桿(22)，所述滑桿(22)的頂端與固定板(10)的底面固定連接，所述滑桿(22)的底端與連接板(15)的上表面固定連接，所述連接板(15)的上表面開設有滑口(18)，所述滑口(18)的內壁滑動連接有支撐桿(19)，所述支撐桿(19)的頂端通過固定件(20)與活動板(21)的底面相鉸接，所述支撐桿(19)的底端通過連接件(4)鉸接有第一液壓桿(6)，所述第一液壓桿(6)的右端貫穿立板(9)并延伸至立板(9)的右側，所述連接板(15)的上表面開設有一組凹槽(17)，所述活動板(21)的底面固定連接有防滑墊(23)，所述固定板(10)的上表面固定鑲嵌有第二液壓桿(11)，所述第二液壓桿(11)的底端固定連接有切刀(14)。

2.根據權利要求1所述的一種眼鏡臂架加工自動化段切設備，其特征在于，所述連接板(15)的下方設有收集盒(3)，所述收集盒(3)的底面與底板(2)的上表面相接觸。

3.根據權利要求1所述的一種眼鏡臂架加工自動化段切設備，其特征在于，所述立板(9)的右側面固定連接有托板(5)，所述托板(5)的上表面固定連接有手套盒(7)。

4.根據權利要求1所述的一種眼鏡臂架加工自動化段切設備，其特征在于，所述固定板(10)的上表面固定鑲嵌有定位筒(13)，所述定位筒(13)的內壁滑動連接有定位桿(12)，所述定位桿(12)的底端與切刀(14)的上表面固定連接。

5.根據權利要求1所述的一種眼鏡臂架加工自動化段切設備，其特征在于，所述滑口(18)與支撐桿(19)相適配，所述底板(2)的上表面開設有兩組安裝孔(1)。

6.根據權利要求1所述的一種眼鏡臂架加工自動化段切設備，其特征在于，所述立板(9)的右側面固定連接有警示標(8)，所述警示標(8)位于手套盒(7)的上方。

7.根據權利要求1所述的一種眼鏡臂架加工自動化段切設備，其特征在于，所述底板(2)的上表面固定連接有加固桿(16)，所述加固桿(16)的頂端與連接板(15)的底面固定連接。

技術總結
本技術公開了一種眼鏡臂架加工自動化段切設備，屬于眼鏡技術領域，包括底板，所述底板的上表面固定連接有立板，所述立板的左側面固定連接有固定板，所述立板的左側面固定連接有連接板，所述連接板的上方設有活動板，所述活動板的上表面固定鑲嵌有滑筒。該眼鏡臂架加工自動化段切設備，通過設置有第一液壓桿、凹槽、支撐桿、固定件和連接件，利用凹槽的設計，能夠防止原料出現偏移的問題，隨后根據第一液壓桿提供的推力，便于固定件、連接件和支撐桿帶動活動板進行移動，并且有利于活動板推動防滑墊對原料進行夾持定位，結合上述配合，從而能夠降低段切尺寸的誤差，隨后利用第二液壓桿和切刀的配合，便于對原料進行段切工作。

技術研發人員：陽國平,謝積集,劉文強,何東
受保護的技術使用者：陽國平
技術研發日：20240624
技術公布日：2025/4/28
