本技術涉及鎖具，尤其涉及一種鎖具及門體組件。

背景技術：

1、鎖具是重要的安防產品，鎖具可以應用于安全門、保險柜等設備上，從而對安全門、保險柜等設備進行上鎖。

2、相關技術中，鎖具包括殼體、鎖舌部以及操作件，操作件可旋轉的設置于殼體上，鎖舌部可以移動的位于鎖舌部內，操作件與鎖舌部相連接，操作件在轉動的過程中可驅動鎖舌部進出所述殼體，從而以實現對門的開啟或關閉。

3、然而，相關技術中的鎖具在門板的左側或右側時，其操作件的開門或關門的旋擰方向不一致，因此容易造成用戶誤操作，故而使得鎖具的使用性能較差。

技術實現思路

1、本實用新型公開一種鎖具及門體組件，以解決鎖具的使用性能較差的問題。

2、為了解決上述問題，本實用新型采用下述技術方案：

3、一種鎖具，包括鎖具殼體、鎖舌部和操作件；

4、所述鎖具殼體開設有安裝孔，所述操作件安裝于所述安裝孔，并與所述鎖舌部相連接；所述操作件可繞所述安裝孔的其中一條軸線轉動；所述操作件可帶動所述鎖舌部在回縮位置和伸出位置之間切換；所述鎖具殼體具有相背設置的第一側和第二側；

5、所述操作件具有開鎖位置、第一閉鎖位置和第二閉鎖位置，所述操作件在所述開鎖位置沿第一旋轉方向旋轉至所述第一閉鎖位置的情況下，所述操作件驅動所述鎖舌部從所述鎖具殼體的所述第一側伸出至所述伸出位置；所述操作件在所述第一閉鎖位置沿第二旋轉方向旋轉至所述開鎖位置的情況下，所述操作件驅動所述鎖舌部從所述鎖具殼體的所述第一側回縮至所述回縮位置；

6、所述操作件在所述開鎖位置沿所述第二旋轉方向旋轉至所述第二閉鎖位置的情況下，所述操作件驅動所述鎖舌部從所述鎖具殼體的所述第二側伸出至所述伸出位置；所述操作件在所述第二閉鎖位置沿第一旋轉方向旋轉至所述開鎖位置的情況下，所述操作件驅動所述鎖舌部從所述鎖具殼體的所述第二側回縮至所述回縮位置；

7、其中，所述第一旋轉方向為朝向所述第一側轉動的方向，所述第二旋轉方向為朝向所述第二側轉動的方向。

8、一種門體組件，包括門板和上述的鎖具，所述門板開設有容納空間以及與所述容納空間相連通的第一開口和第二開口，所述鎖具殼體與所述門板相連接，所述鎖舌部可活動的位于所述容納空間內，所述操作件通過所述第一開口與所述鎖舌部相連接；所述鎖舌部的部分可通過所述第二開口伸出至所述門板之外或回縮至所述容納空間之內。

9、本實用新型采用的技術方案能夠達到以下有益效果：

10、本實用新型公開的鎖具中，操作件在開鎖位置沿第一旋轉方向旋轉至第一閉鎖位置的情況下，操作件驅動鎖舌部從鎖具殼體的第一側伸出至伸出位置；這里的第一旋轉方向為朝向第一側旋轉的方向。操作件在開鎖位置沿第二旋轉方向旋轉至第二閉鎖位置的情況下，操作件驅動鎖舌部從鎖具殼體的第二側伸出至所述伸出位置；這里的第二旋轉方向為朝向第二側旋轉的方向。此方案中，操作件在開鎖位置能夠朝向兩個相反的方向轉動，從而使得操作件能夠兼容不同側的鎖舌部伸出方向，使得操作件的旋轉方向與鎖舌部的伸出方向相一致，進而避免了用戶誤操作的風險，從而進一步提高了鎖具的使用性能。

技術特征：

1.一種鎖具，其特征在于，包括鎖具殼體(110)、鎖舌部(120)和操作件(130)；

2.根據權利要求1所述的鎖具，其特征在于，所述操作件(130)在所述開鎖位置和所述第一閉鎖位置之間切換過程中旋轉第一預設角度，所述操作件(130)在所述開鎖位置和所述第二閉鎖位置之間切換過程中旋轉第二預設角度，所述第一預設角度和所述第二預設角度相同。

3.根據權利要求1所述的鎖具，其特征在于，所述鎖具(100)還包括驅動電機(140)、傳動齒輪(150)和連接環(160)，所述驅動電機(140)、所述傳動齒輪(150)和所述連接環(160)均位于所述鎖具殼體(110)內，所述傳動齒輪(150)繞其中心軸線與所述鎖具殼體(110)轉動連接，所述驅動電機(140)與所述傳動齒輪(150)傳動連接，所述連接環(160)與所述傳動齒輪(150)同軸設置，所述操作件(130)與所述連接環(160)固定連接；所述連接環(160)和所述傳動齒輪(150)中的一者設有離合滑槽(161)，另一者設有離合凸起(151)，所述離合凸起(151)可與所述離合滑槽(161)沿所述離合滑槽(161)的延伸方向滑動配合；

4.根據權利要求3所述的鎖具，其特征在于，所述傳動齒輪(150)開設有容納凹槽(152)，所述容納凹槽(152)的側壁設置有離合凸起(151)；所述連接環(160)的外側壁開設有離合滑槽(161)，所述連接環(160)的至少部分位于所述容納凹槽(152)內。

5.根據權利要求3所述的鎖具，其特征在于，所述鎖具殼體(110)內設置有第一檢測件(171)和第二檢測件(172)；當所述傳動齒輪(150)觸發所述第一檢測件(171)的情況下，所述傳動齒輪(150)處于第一機電分離位置，所述離合凸起(151)與所述離合滑槽(161)可在所述開鎖位置和所述第一閉鎖位置的切換方向上相對滑動；

6.根據權利要求5所述的鎖具，其特征在于，所述傳動齒輪(150)設置有第一凸起(153)，所述第一檢測件(171)為第一光耦合器，所述第二檢測件(172)為第二光耦合器；當所述第一凸起(153)的至少部分位于所述第一光耦合器的凹槽內的情況下，所述第一光耦合器被觸發；當所述第一凸起(153)的至少部分位于所述第二光耦合器的凹槽內的情況下，所述第二光耦合器被觸發。

7.根據權利要求3所述的鎖具，其特征在于，所述鎖具殼體(110)內設置有第三檢測件(173)；所述第三檢測件(173)用于檢測所述連接環(160)的轉動位置，以用于檢測所述鎖具(100)的開閉狀態。

8.根據權利要求7所述的鎖具，其特征在于，所述連接環(160)設有第二凸起(162)、第三凸起(163)和第四凸起(164)，所述第二凸起(162)、第三凸起(163)和所述第四凸起(164)沿所述連接環(160)的周向間隔排布；所述第三檢測件(173)包括第三光耦合器(1731)和第四光耦合器(1732)，所述第三光耦合器(1731)和所述第四光耦合器(1732)間隔設置；當所述第二凸起(162)、所述第三凸起(163)和所述第四凸起(164)中的一者位于所述第三光耦合器(1731)的凹槽內的情況下，所述第三光耦合器(1731)被觸發；當所述第二凸起(162)、所述第三凸起(163)和所述第四凸起(164)中的一者位于所述第四光耦合器(1732)的凹槽內的情況下，所述第四光耦合器(1732)被觸發。

9.根據權利要求8所述的鎖具，其特征在于，所述操作件(130)包括旋擰部(131)和連桿(132)，所述連桿(132)的一端與所述旋擰部(131)相連接，所述連桿(132)的另一端通過所述安裝孔(111)伸入所述鎖具殼體(110)，并與所述鎖舌部(120)相連接；

10.根據權利要求9所述的鎖具，其特征在于，所述第四檢測件(174)為行程開關，所述行程開關包括開關主體(1741)和接觸彈片(1742)，所述開關主體(1741)設置于所述鎖具殼體(110)內，所述接觸彈片(1742)與所述開關主體(1741)相連接，所述接觸彈片(1742)的彈性變化可觸發所述開關主體(1741)發出所述上電信號；所述連桿(132)包括桿主體(1321)和弧形凸部(1322)，所述弧形凸部(1322)設置于所述桿主體(1321)的部分外表面，所述接觸彈片(1742)與所述連桿(132)相抵接；

11.根據權利要求10所述的鎖具，其特征在于，所述接觸彈片(1742)包括第一彈臂段(1742a)、弧形段(1742b)和第二彈臂段(1742c)，所述第一彈臂段(1742a)通過所述弧形段(1742b)與所述第二彈臂段(1742c)相連接，所述弧形段(1742b)與所述連桿(132)相抵接。

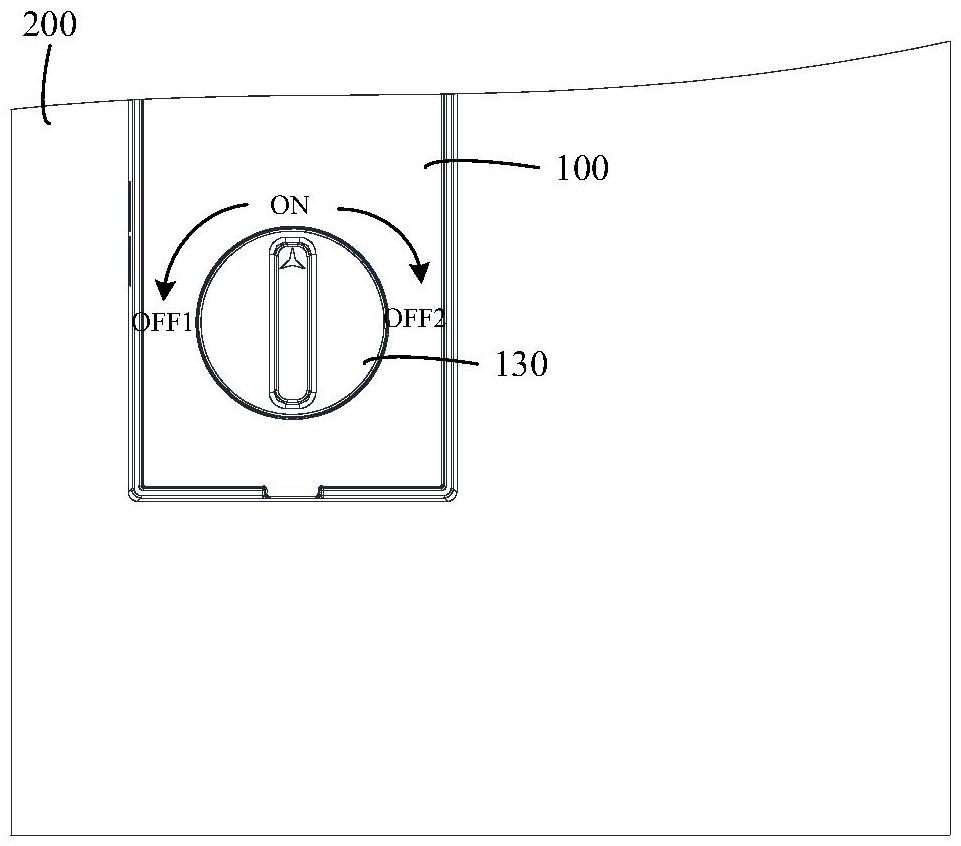

12.一種門體組件，其特征在于，包括門板(200)和權利要求1至11中任一項所述的鎖具(100)，所述門板(200)開設有容納空間(230)以及與所述容納空間(230)相連通的第一開口(210)和第二開口(220)，所述鎖具殼體(110)與所述門板(200)相連接，所述鎖舌部(120)可活動的位于所述容納空間(230)內，所述操作件(130)通過所述第一開口(210)與所述鎖舌部(120)相連接；所述鎖舌部(120)的部分可通過所述第二開口(220)伸出至所述門板(200)之外或回縮至所述容納空間(230)之內。

技術總結
本技術公開一種鎖具及門體組件，鎖具包括鎖具殼體、鎖舌部和操作件；所述操作件具有開鎖位置、第一閉鎖位置和第二閉鎖位置，所述操作件在所述開鎖位置沿第一旋轉方向旋轉至所述第一閉鎖位置的情況下，所述操作件驅動所述鎖舌部從所述鎖具殼體的所述第一側伸出至所述伸出位置；所述操作件在所述開鎖位置沿所述第二旋轉方向旋轉至所述第二閉鎖位置的情況下，所述操作件驅動所述鎖舌部從所述鎖具殼體的所述第二側伸出至所述伸出位置；其中，所述第一旋轉方向為朝向所述第一側轉動的方向，所述第二旋轉方向為朝向所述第二側轉動的方向。上述方案能夠解決鎖具的使用性能較差的問題。

技術研發人員：徐志煜,黃冠虹
受保護的技術使用者：杭州螢石軟件有限公司
技術研發日：20240624
技術公布日：2025/4/28
