本技術屬于建筑門窗，具體涉及一種節能型電動閉門器。

背景技術：

1、電動閉門器是一種用于控制門自動關閉的裝置，它通過電動機或液壓馬達來驅動門的閉合，通常用于商業和住宅建筑中的自動門系統，這種設備可以提高門的閉合效率，減少門關閉時的噪音，保證門在關閉時平穩且安靜地移動。

2、現有的部分電動閉門器主要依靠電機驅動連桿收緊門板，在收緊門板的過程中缺乏外部助力，當門板自重較大時，就導致電機需要更為強大的輸出功率進行做功，導致能源的浪費。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種節能型電動閉門器，以解決上述背景技術中提出的現有的部分電動閉門器主要依靠電機驅動連桿收緊門板，在收緊門板的過程中缺乏外部助力，當門板自重較大時，就導致電機需要更為強大的輸出功率進行做功，導致能源的浪費的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種節能型電動閉門器，包括電動閉門器本體，所述電動閉門器本體輸出端的外側固定連接有旋桿，所述旋桿內側轉動連接有轉軸，所述轉軸外側轉動連接有伸縮桿，所述伸縮桿一側固定連接有基座，所述基座內側轉動連接有轉接片，所述旋桿一側螺紋連接有螺桿，所述螺桿外側通過限位孔活動連接有滑片，所述滑片一側固定連接有第一套環，所述第一套環內側固定連接有拉伸彈簧，所述拉伸彈簧一端的內側固定連接有第二套環，所述第二套環頂部固定連接有電動閉門器本體。

3、優選的，所述拉伸彈簧為高碳鋼材質，所述拉伸彈簧一端的內側固定連接有第一套環。

4、優選的，所述限位孔為u形結構，所述限位孔內側活動連接有螺桿，所述螺桿外側螺紋連接有旋桿。

5、優選的，所述旋桿一側固定連接有限向條，所述限向條對稱設置有兩個，所述限向條相鄰之間活動連接有滑片。

6、優選的，其中一個所述限向條一側固定連接有標尺，所述限向條另一側均固定連接有旋桿。

7、優選的，所述螺桿一端的外側活動連接有墊片，所述螺桿外側螺紋連接有旋桿。

8、優選的，所述滑片一側固定連接有推鈕，所述滑片內側通過限位孔活動連接有螺桿，所述螺桿外側螺紋連接有旋桿。

9、優選的，所述旋桿，轉軸，伸縮桿和基座外表面均設置有電鍍抗氧化涂層。

10、與現有技術相比，本實用新型提供了一種節能型電動閉門器，具備以下

11、有益效果：

12、1、本實用新型通過設置拉伸彈簧，拉伸彈簧一端的內側固定連接有第二套環，第二套環頂部固定連接有電動閉門器本體，拉伸彈簧另一端的內側固定連接有第一套環，第一套環一側固定連接有滑片，將電動閉門器本體安裝于門框上方的墻面后，把轉接片配合轉接片內所設置的螺孔與門板的預埋螺桿進行連接，逆時針旋轉并放松螺桿，配合u型的限位孔將滑片滑動至所需位置，設定拉伸彈簧的彈力幅度，而后在使用時，控制端打開電動閉門器本體進行關門動作，在執行動作的過程中，拉伸彈簧輔助電動閉門器本體拉動旋桿，轉動旋桿的角度，配合轉軸和伸縮桿經基座和轉接片將門板進行閉合，能夠有效降低閉合門板的過程中，電動閉門器本體內電機所需輸出功率，從而節約能源，降低能耗；

13、2、本實用新型通過設置限向條，限向條一側均固定連接有旋桿，限向條相鄰之間均活動連接有滑片，能夠有效降低滑片長時間使用過程中所產生的擺動幅度；

14、3、本實用新型通過設置墊片，墊片內側活動連接有螺桿，螺桿外側螺紋連接有旋桿，能夠有效降低螺桿長時間使用過程中所產生的松動幅度，保障螺桿的穩定性。

15、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型結構科學合理，使用安全方便，為人們提供了很大的幫助。

技術特征：

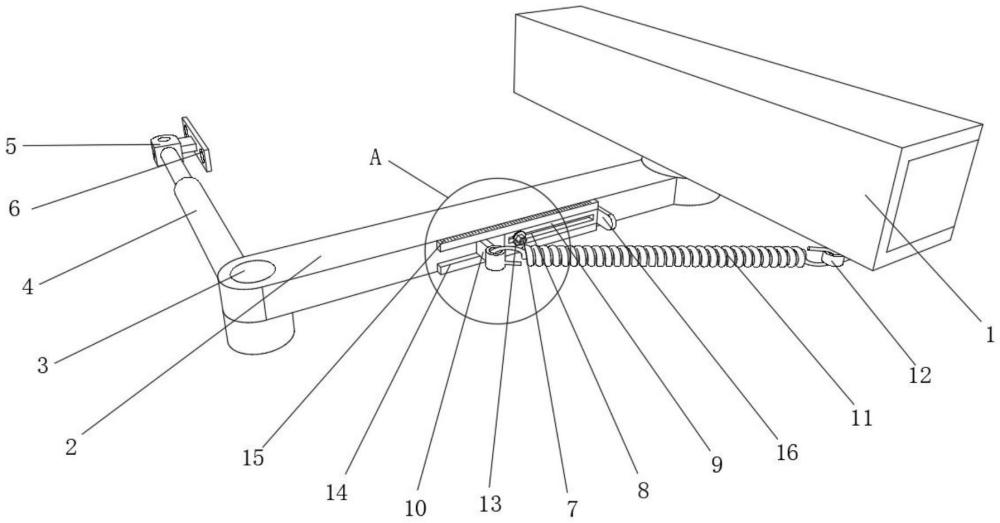

1.一種節能型電動閉門器，包括電動閉門器本體(1)，其特征在于：所述電動閉門器本體(1)輸出端的外側固定連接有旋桿(2)，所述旋桿(2)內側轉動連接有轉軸(3)，所述轉軸(3)外側轉動連接有伸縮桿(4)，所述伸縮桿(4)一側固定連接有基座(5)，所述基座(5)內側轉動連接有轉接片(6)，所述旋桿(2)一側螺紋連接有螺桿(7)，所述螺桿(7)外側通過限位孔(8)活動連接有滑片(9)，所述滑片(9)一側固定連接有第一套環(10)，所述第一套環(10)內側固定連接有拉伸彈簧(11)，所述拉伸彈簧(11)一端的內側固定連接有第二套環(12)，所述第二套環(12)頂部固定連接有電動閉門器本體(1)。

2.根據權利要求1所述的一種節能型電動閉門器，其特征在于：所述拉伸彈簧(11)為高碳鋼材質，所述拉伸彈簧(11)一端的內側固定連接有第一套環(10)。

3.根據權利要求1所述的一種節能型電動閉門器，其特征在于：所述限位孔(8)為u形結構，所述限位孔(8)內側活動連接有螺桿(7)，所述螺桿(7)外側螺紋連接有旋桿(2)。

4.根據權利要求1所述的一種節能型電動閉門器，其特征在于：所述旋桿(2)一側固定連接有限向條(14)，所述限向條(14)對稱設置有兩個，所述限向條(14)相鄰之間活動連接有滑片(9)。

5.根據權利要求4所述的一種節能型電動閉門器，其特征在于：其中一個所述限向條(14)一側固定連接有標尺(15)，所述限向條(14)另一側均固定連接有旋桿(2)。

6.根據權利要求1所述的一種節能型電動閉門器，其特征在于：所述螺桿(7)一端的外側活動連接有墊片(13)，所述螺桿(7)外側螺紋連接有旋桿(2)。

7.根據權利要求1所述的一種節能型電動閉門器，其特征在于：所述滑片(9)一側固定連接有推鈕(16)，所述滑片(9)內側通過限位孔(8)活動連接有螺桿(7)，所述螺桿(7)外側螺紋連接有旋桿(2)。

8.根據權利要求1所述的一種節能型電動閉門器，其特征在于：所述旋桿(2)，轉軸(3)，伸縮桿(4)和基座(5)外表面均設置有電鍍抗氧化涂層。

技術總結
本技術公開了一種節能型電動閉門器，包括電動閉門器本體，所述電動閉門器本體輸出端的外側固定連接有旋桿，所述旋桿內側轉動連接有轉軸，將電動閉門器本體安裝于門框上方的墻面后，把轉接片配合轉接片內所設置的螺孔與門板的預埋螺桿進行連接，逆時針旋轉并放松螺桿，配合U型的限位孔將滑片滑動至所需位置，設定拉伸彈簧的彈力幅度，而后在使用時，控制端打開電動閉門器本體進行關門動作，在執行動作的過程中，拉伸彈簧輔助電動閉門器本體拉動旋桿，轉動旋桿的角度，配合轉軸和伸縮桿經基座和轉接片將門板進行閉合，能夠有效降低閉合門板的過程中，電動閉門器本體內電機所需輸出功率，從而節約能源，降低能耗。
