本公開涉及用于星形手柄螺絲的拆裝工具，特別是涉及用于洗地機的吸水扒的星形手柄螺絲的拆裝工具。

背景技術：

1、洗地機是一種常見的對地面進行清潔的保潔工具，洗地機的清洗效率高，能夠極大限度的降低清潔人員的勞動強度，從而洗地機的應用越來越廣泛。特別是，洗地機越來越多地在車間中使用。

2、在洗地機中，吸水扒是一種去除地面污水的有效裝置，吸水扒的作用主要是通過與地面接觸，產生一個密封的空間，利用膠條將地面上刮出來的一些污水通過風機回收至洗地機的污水箱。通常，吸水扒與洗地機機架可通過星形手柄螺絲連接。

3、當在車間中使用洗地機時，為了及時清理吸水扒污垢以保證洗地機的良好運行狀態，通常規定，每天洗地結束后都需要拆卸吸水扒進行清潔。然而，這種拆卸通常需要手動旋轉星形手柄螺絲。特別是由于車間內洗地機數量眾多，這樣的手旋星形手柄螺絲具有很低的操作效率。

4、而且，長時間的運行會導致星形手柄螺絲生銹，并且吸水扒由于位置較為突出而容易受到碰撞而使螺絲位置產生偏移。因此，當上述情況發生時，星形手柄螺絲難以手動拆裝。因此，經常需要借助榔頭敲擊星形手柄的側面，才能拆裝星形手柄螺絲。

技術實現思路

1、本公開的目的在于提供一種用于星形手柄螺絲的拆裝工具，特別是用于洗地機的吸水扒的星形手柄螺絲的拆裝工具，利用其能夠在保證星形手柄螺絲完好的前提下提高星形手柄螺絲的拆裝效率并且能夠容易地拆裝星形手柄螺絲，從而更加容易和高效地清潔使用這種星形手柄螺絲的構件、例如洗地機的吸水扒。

2、因此，本公開提供一種用于星形手柄螺絲的拆裝工具，其中，所述星形手柄螺絲的星形手柄具有兩個相對的凹槽，其特征在于，該拆裝工具包括：旋轉基座，所述旋轉基座具有幾何形狀中心線；夾持部，所述夾持部具有第一固定桿和第二固定桿，所述第一固定桿和第二固定桿固定地連接到所述旋轉基座的一側并且關于所述旋轉基座的幾何形狀中心線對稱地布置；和旋轉部，所述旋轉部固定地連接到所述旋轉基座的另一側并因而與所述夾持部相對地布置，并且所述旋轉部包括旋轉把手。

3、通過根據本公開的拆裝工具，由于夾持部的各固定桿可夾持到星形手柄螺絲的星形手柄的兩個相對的凹槽上，通過利用旋轉部的旋轉把手使旋轉基座并因而使各固定桿旋轉，星形手柄螺絲隨之旋轉。由此，通過本公開的拆裝工具不僅可以遠距離地而且可以以較小的力使星形手柄螺絲旋轉，因此可以提高拆裝星形手柄螺絲的效率并且可以容易地拆裝星形手柄螺絲。

4、在一些實施例中，所述旋轉基座構造為矩形板。由此可簡單地實現旋轉基座。

5、在一些實施例中，所述第一固定桿和第二固定桿從所述旋轉基座起相對于所述旋轉基座的幾何形狀中心線的距離越來越大地延伸。由此第一固定桿和第二固定桿的間距可發生變化，從而根據本公開的拆裝工具可以適配不同尺寸的星形手柄螺絲。

6、在一些實施例中，所述第一固定桿和第二固定桿的最大間距大于所述星形手柄的兩個相對的凹槽的間距，并且所述第一固定桿和第二固定桿的最小間距小于所述星形手柄的兩個相對的凹槽的間距。由此可確保根據本公開的拆裝工具的適配性。

7、在一些實施例中，所述第一固定桿和第二固定桿具有圓形橫截面。由此不僅可以簡單地實現第一固定桿和第二固定桿，而且可以適配星形手柄螺絲的各種形狀的凹槽。

8、在一些實施例中，所述旋轉部包括作為所述旋轉把手的增力旋桿和將所述增力旋桿與所述旋轉基座連接的連接桿。由此，不僅可以施加較小的力使星形手柄螺絲旋轉，而且操作人員可以更遠距離地、特別是站立地拆裝星形手柄螺絲，從而使操作人員的操作更加方便。

9、在一些實施例中，所述星形手柄螺絲構造用于將洗地機的吸水扒安裝在洗地機機架上。因此，根據本公開的拆裝工具可特別是用于拆裝洗地機的吸水扒的星形手柄螺絲。

技術特征：

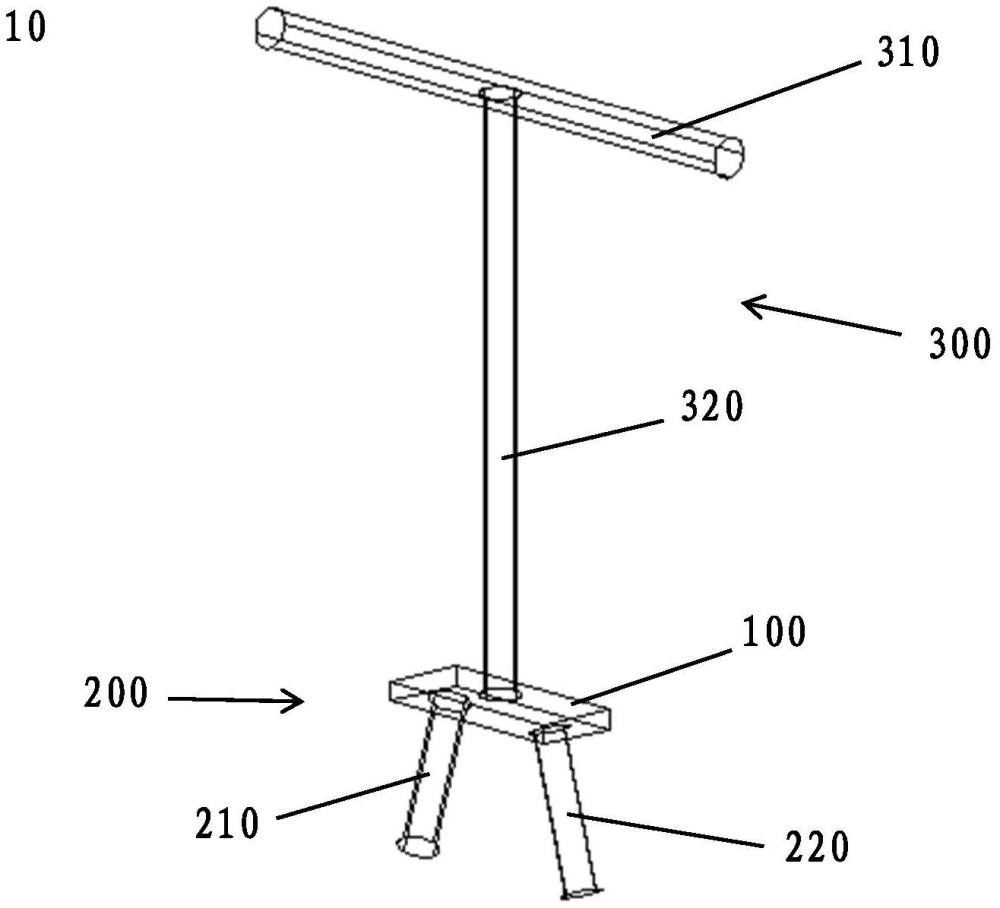

1.一種用于星形手柄螺絲的拆裝工具，其中，所述星形手柄螺絲的星形手柄(20)具有兩個相對的凹槽，其特征在于，該拆裝工具(10)包括：

2.如權利要求1所述的拆裝工具，其特征在于，所述旋轉基座(100)構造為矩形板。

3.如權利要求1或2所述的拆裝工具，其特征在于，所述第一固定桿(210)和第二固定桿(220)從所述旋轉基座(100)起相對于所述旋轉基座的幾何形狀中心線的距離越來越大地延伸。

4.如權利要求3所述的拆裝工具，其特征在于，所述第一固定桿(210)和第二固定桿(220)的最大間距大于所述星形手柄(20)的兩個相對的凹槽的間距，并且所述第一固定桿(210)和第二固定桿(220)的最小間距小于所述星形手柄(20)的兩個相對的凹槽的間距。

5.如權利要求1或2所述的拆裝工具，其特征在于，所述第一固定桿(210)和第二固定桿(220)具有圓形橫截面。

6.如權利要求1或2所述的拆裝工具，其特征在于，所述旋轉部(300)包括作為所述旋轉把手的增力旋桿(310)和將所述增力旋桿(310)與所述旋轉基座(100)連接的連接桿(320)。

7.如權利要求1或2所述的拆裝工具，其特征在于，所述星形手柄螺絲構造用于將洗地機的吸水扒安裝在洗地機機架上。

技術總結
本公開涉及一種用于星形手柄螺絲的拆裝工具，其中，所述星形手柄螺絲的星形手柄具有兩個相對的凹槽，其特征在于，該拆裝工具包括：旋轉基座，所述旋轉基座具有幾何形狀中心線；夾持部，所述夾持部具有第一固定桿和第二固定桿，所述第一固定桿和第二固定桿固定地連接到所述旋轉基座的一側并且關于所述旋轉基座的幾何形狀中心線對稱地布置；和旋轉部，所述旋轉部固定地連接到所述旋轉基座的另一側并因而與所述夾持部相對地布置，并且所述旋轉部包括旋轉把手。由此實現了一種拆裝工具，其不僅能夠快速拆裝星形手柄螺絲，而且其結構簡約、使用方便且制作成本低。

技術研發人員：張東來,李永鑫,張愛鵬,盧衍偉,高壽泉,謝釩,盧清堅,溫慧強,陳子荊
受保護的技術使用者：龍巖煙草工業有限責任公司
技術研發日：20240703
技術公布日：2025/4/28
