本技術屬于合金生產，具體涉及一種鋅合金蓋組裝自動機的防護機構。

背景技術：

1、鋅合金是以鋅為基礎加入其他元素組成的合金，常加的合金元素有鋁、銅、鎂、鎘、鉛、鈦等，鋅合金熔點低、流動性好、易熔焊、釬焊和塑性加工，在大氣中耐腐蝕，殘廢料便于回收和重熔，但蠕變強度低，易發生自然時效引起尺寸變化，熔融法制備，壓鑄或壓力加工成材，其中，在進行鋅合金蓋自動組裝時往往需要在裝置外側安裝防護機構，用來保護其內部的工作部位不受外界的影響，同時避免操作人員在操作時到傷害。

2、現有的鋅合金蓋組裝自動機的防護機構為一體化設計，安裝步驟復雜，當內部的裝置出現故障需要維護時，需要將防護機構整體拆下，使用起來較為不便，且現有的防護機構表面的控制面板無法隨需要進行移動，使用效率較低，因此亟需一種鋅合金蓋組裝自動機的防護機構來解決上述問題。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種鋅合金蓋組裝自動機的防護機構，以解決上述背景技術中提出的現有的鋅合金蓋組裝自動機的防護機構為一體化設計，安裝步驟復雜，當內部的裝置出現故障需要維護時，需要將防護機構整體拆下，使用起來較為不便，且現有的防護機構表面的控制面板無法隨需要進行移動，使用效率較低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鋅合金蓋組裝自動機的防護機構，包括上支撐框架，所述上支撐框架的表面固定連接有合頁，所述合頁的表面固定連接有上柜門，所述上支撐框架的下部內壁固定連接有上固定座，所述上固定座的表面固定連接有組裝自動機安裝板，所述組裝自動機安裝板的下表面固定連接有下固定座，所述下固定座的表面固定連接有下支撐框架，所述下支撐框架的表面活動連接有下柜門，所述上支撐框架的側面設置有移動結構，所述移動結構包括固定架，所述固定架的表面活動連接有c型架，所述c型架的內部活動連接有內滑輪，所述c型架的表面固定連接有立板，所述立板的內部活動連接有外滑輪，所述c型架的表面固定連接有放置架，所述放置架的表面固定連接有控制箱，所述固定架的表面固定連接有擋板，所述下支撐框架的底部固定連接有撐腳，所述下支撐框架的底部設置有萬向輪。

3、優選的，所述上柜門在所述上支撐框架上為可旋轉結構，所述下柜門鉸接在所述下支撐框架表面。

4、優選的，所述上支撐框架和所述下支撐框架均包括豎向和橫向的支撐柱，支撐柱間的連接與所述上支撐框架、所述組裝自動機安裝板和所述下支撐框架的連接均通過螺栓實現。

5、優選的，所述固定架固定連接在所述上支撐框架的側面，所述固定架呈口字形，所述c型架c字形的上端在固定架上表面，所述c型架c字形的下端在所述固定架中間的開口處。

6、優選的，所述固定架的表面開設有凹槽，所述內滑輪可在凹槽內滑動。

7、優選的，所述立板的表面開設有方槽，所述外滑輪可在方槽中轉動，所述外滑輪的表面與所述擋板的表面接觸。

8、優選的，所述放置架的表面開設有圓槽一，所述控制箱的下表面開設有與圓槽一大小相同的圓槽二。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該一種鋅合金蓋組裝自動機的防護機構的上下支撐框架及之間的組件均為先拼接后螺栓固定的方式進行連接，安裝省時省力，且設置了多個上下柜門，方便觀察內部裝置的運行，可直接打開柜門對裝置進行維護而不需要拆卸。

11、2、該一種鋅合金蓋組裝自動機的防護機構設置了移動結構，內滑輪在固定架內部滑動可帶動c型架左右移動，外滑輪在固定架表面的擋板上滑動，實現控制箱的左右滑動。

技術特征：

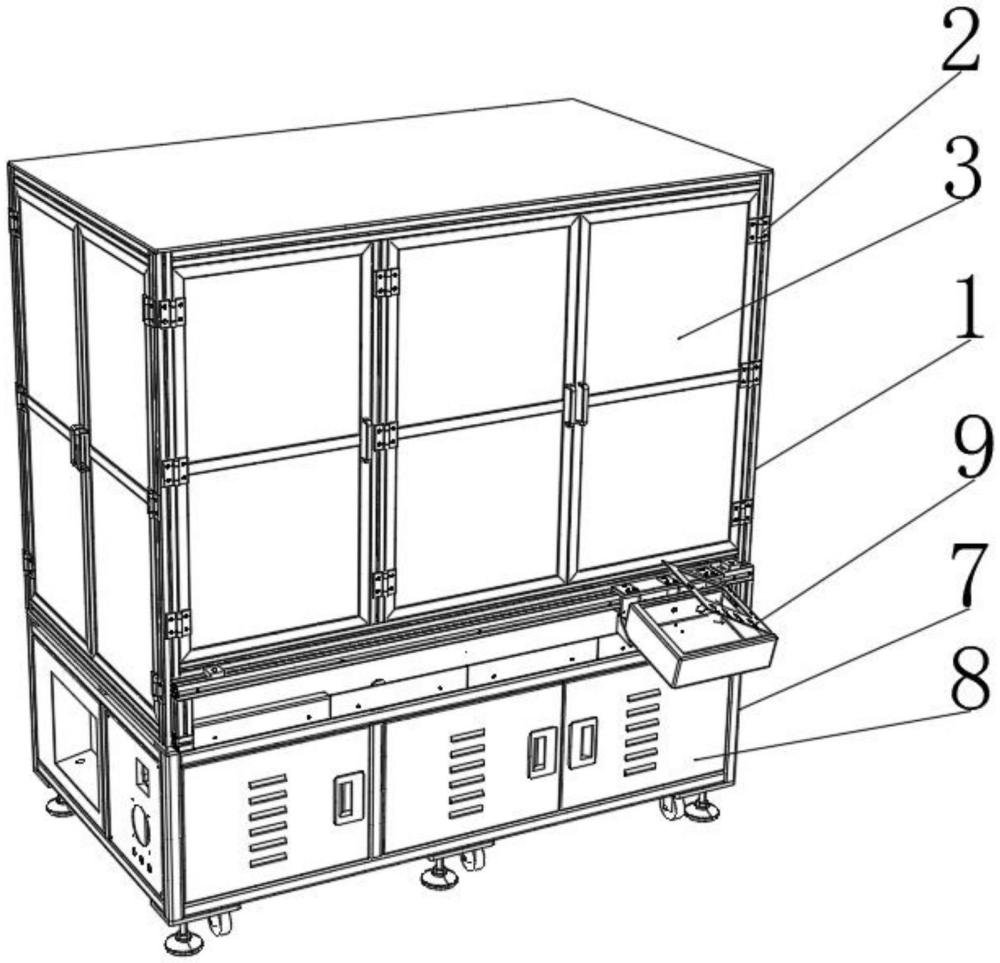

1.一種鋅合金蓋組裝自動機的防護機構，包括上支撐框架(1)，其特征在于：所述上支撐框架(1)的表面固定連接有合頁(2)，所述合頁(2)的表面固定連接有上柜門(3)，所述上支撐框架(1)的下部內壁固定連接有上固定座(4)，所述上固定座(4)的表面固定連接有組裝自動機安裝板(5)，所述組裝自動機安裝板(5)的下表面固定連接有下固定座(6)，所述下固定座(6)的表面固定連接有下支撐框架(7)，所述下支撐框架(7)的表面活動連接有下柜門(8)，所述上支撐框架(1)的側面設置有移動結構(9)，所述移動結構(9)包括固定架(91)，所述固定架(91)的表面活動連接有c型架(92)，所述c型架(92)的內部活動連接有內滑輪(93)，所述c型架(92)的表面固定連接有立板(94)，所述立板(94)的內部活動連接有外滑輪(95)，所述c型架(92)的表面固定連接有放置架(96)，所述放置架(96)的表面固定連接有控制箱(97)，所述固定架(91)的表面固定連接有擋板(98)，所述下支撐框架(7)的底部固定連接有撐腳(10)，所述下支撐框架(7)的底部設置有萬向輪(11)。

2.根據權利要求1所述的一種鋅合金蓋組裝自動機的防護機構，其特征在于：所述上柜門(3)在所述上支撐框架(1)上為可旋轉結構，所述下柜門(8)鉸接在所述下支撐框架(7)表面。

3.根據權利要求1所述的一種鋅合金蓋組裝自動機的防護機構，其特征在于：所述上支撐框架(1)和所述下支撐框架(7)均包括豎向和橫向的支撐柱，支撐柱間的連接與所述上支撐框架(1)、所述組裝自動機安裝板(5)和所述下支撐框架(7)的連接均通過螺栓實現。

4.根據權利要求1所述的一種鋅合金蓋組裝自動機的防護機構，其特征在于：所述固定架(91)固定連接在所述上支撐框架(1)的側面，所述固定架(91)呈口字形，所述c型架(92)c字形的上端在固定架(91)上表面，所述c型架(92)c字形的下端在所述固定架(91)中間的開口處。

5.根據權利要求1所述的一種鋅合金蓋組裝自動機的防護機構，其特征在于：所述固定架(91)的表面開設有凹槽，所述內滑輪(93)可在凹槽內滑動。

6.根據權利要求1所述的一種鋅合金蓋組裝自動機的防護機構，其特征在于：所述立板(94)的表面開設有方槽，所述外滑輪(95)可在方槽中轉動，所述外滑輪(95)的表面與所述擋板(98)的表面接觸。

7.根據權利要求1所述的一種鋅合金蓋組裝自動機的防護機構，其特征在于：所述放置架(96)的表面開設有圓槽一，所述控制箱(97)的下表面開設有與圓槽一大小相同的圓槽二。

技術總結
本技術涉及合金生產技術領域，具體涉及一種鋅合金蓋組裝自動機的防護機構，包括上支撐框架，所述上支撐框架的表面固定連接有合頁，所述合頁的表面固定連接有上柜門，所述上支撐框架的下部內壁固定連接有上固定座，所述上固定座的表面固定連接有組裝自動機安裝板，所述組裝自動機安裝板的下表面固定連接有下固定座，所述下固定座的表面固定連接有下支撐框架，所述上支撐框架的側面設置有移動結構。本技術上下支撐框架及之間的組件均為先拼接后螺栓固定的方式進行連接，模塊化的設計使得安裝省時省力，設置了多個上下柜門，可直接對裝置進行維護而不需要拆卸，設置了移動結構，可實現控制箱的左右滑動。
