本技術涉及一種用于縱剪后鋼卷的存放支架，屬于板帶加工。

背景技術：

1、縱剪機又稱縱剪線、縱切機、分條機，用于將金屬卷板經過開卷、縱剪、收卷成所需寬度的剛帶卷，適用于加工冷軋和熱軋碳鋼、硅鋼、馬口鐵、不銹鋼及表面涂鍍后的各類金屬材料，縱剪后的鋼卷其寬高比較小，放置在常規的鋼卷鞍座上容易發生傾倒造成安全事故，目前多是將縱剪后的鋼卷橫向放置在倉庫地面上，一方面不便于后期起吊運輸，另一方面過于占用空間。

2、為解決上述問題，本申請中提出一種用于縱剪后鋼卷的存放支架。

技術實現思路

1、本實用新型要解決的技術問題克服現有的缺陷，提供一種用于縱剪后鋼卷的存放支架，可以有效解決背景技術中的問題。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、一種用于縱剪后鋼卷的存放支架，包括第一端部支撐架、第二端部支撐架，所述第一端部支撐架、第二端部支撐架靠內一側均固定連接有外鞍座，所述外鞍座之間活動連接有內鞍座，所述外鞍座、內鞍座頂部均開設有若干個調節孔，所述調節孔上安裝有隔離桿，通過在不同位置的調節孔上安裝不同數量的隔離桿實現對縱剪后鋼卷的限位存放。

4、作為本實用新型的進一步改進，所述外鞍座、內鞍座均由平行設置的軌道構成，軌道的端部固定連接有連接板，所述軌道內側均固定連接有斜向支撐板。

5、作為本實用新型的進一步改進，所述斜向支撐板頂部固定連接有亞克力板或硬質橡膠板。

6、作為本實用新型的進一步改進，所述外鞍座遠離第一端部支撐架、第二端部支撐架一端均設置有插接塊與插接孔，所述內鞍座左右兩端均設置有插接塊與插接孔，所述插接塊與插接孔配合使用將外鞍座、內鞍座連接起來。

7、作為本實用新型的進一步改進，所述調節孔開設在軌道頂部，所述軌道側面開設有第一螺紋孔，所述第一螺紋孔連通調節孔。

8、作為本實用新型的進一步改進，所述隔離桿底部開設有與第一螺紋孔相匹配的第二螺紋孔，當隔離桿插入調節孔內部后，通過螺栓將軌道與隔離桿螺紋連接進行加固。

9、作為本實用新型的進一步改進，所述第一端部支撐架、第二端部支撐架均由底座框架、豎向支撐桿構成，所述豎向支撐桿固定連接在底座框架頂部。

10、作為本實用新型的進一步改進，所述豎向支撐桿之間固定連接有橫向加強桿，所述豎向支撐桿、底座框架之間固定連接有斜向加強桿。

11、作為本實用新型的進一步改進，所述底座框架上均開設有地腳螺栓孔，所述底座框架通過地腳螺栓固定連接在地面上。

12、本實用新型有益效果：一種用于縱剪后鋼卷的存放支架，第一端部支撐架、第二端部支撐架與內鞍座、外鞍座形成與地面連接的整體結構，通過相對設置的斜向支撐板形成類似v型槽的機構，可以有效對縱剪后的鋼卷進行支撐存放，通過在不同位置的調節孔上安裝不同數量的隔離桿實現對縱剪后鋼卷的限位存放，具有調節靈活，使用方便的優點，解決了縱剪后的鋼卷高度較高容易發生傾倒造成安全事故的問題。

技術特征：

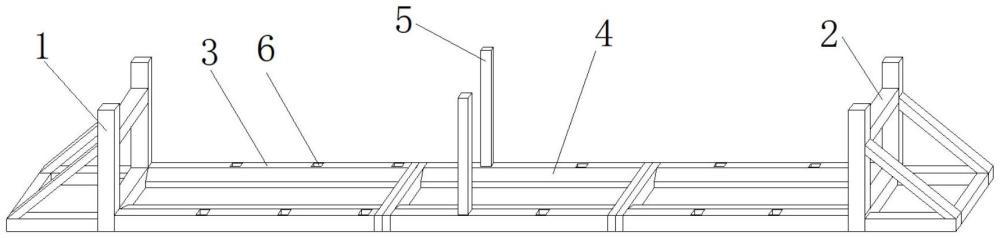

1.一種用于縱剪后鋼卷的存放支架，包括第一端部支撐架(1)、第二端部支撐架(2)，其特征在于：所述第一端部支撐架(1)、第二端部支撐架(2)靠內一側均固定連接有外鞍座(3)，所述外鞍座(3)之間活動連接有內鞍座(4)，所述外鞍座(3)、內鞍座(4)均設置為長條形結構，所述外鞍座(3)、內鞍座(4)頂部均開設有若干個調節孔(6)，所述內鞍座(4)左右兩端均設置有插接塊(7)與插接孔(8)，所述插接塊(7)與插接孔(8)配合使用將外鞍座(3)、內鞍座(4)連接起來，所述調節孔(6)上安裝有隔離桿(5)，所述外鞍座(3)遠離第一端部支撐架(1)、第二端部支撐架(2)一端均設置有插接塊(7)與插接孔(8)，通過在不同位置的調節孔(6)上安裝不同數量的隔離桿(5)實現對縱剪后鋼卷的限位存放。

2.根據權利要求1所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述外鞍座(3)、內鞍座(4)均由平行設置的軌道(9)構成，軌道(9)的端部固定連接有連接板(11)，所述軌道(9)內側均固定連接有斜向支撐板(10)。

3.根據權利要求2所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述斜向支撐板(10)頂部固定連接有亞克力板或硬質橡膠板。

4.根據權利要求2所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述調節孔(6)開設在軌道(9)頂部，所述軌道(9)側面開設有第一螺紋孔(12)，所述第一螺紋孔(12)連通調節孔(6)。

5.根據權利要求4所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述隔離桿(5)底部開設有與第一螺紋孔(12)相匹配的第二螺紋孔(13)，當隔離桿(5)插入調節孔(6)內部后，通過螺栓將軌道(9)與隔離桿(5)螺紋連接進行加固。

6.根據權利要求1所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述第一端部支撐架(1)、第二端部支撐架(2)均由底座框架(14)、豎向支撐桿(15)構成，所述豎向支撐桿(15)固定連接在底座框架(14)頂部。

7.根據權利要求6所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述豎向支撐桿(15)之間固定連接有橫向加強桿(16)，所述豎向支撐桿(15)、底座框架(14)之間固定連接有斜向加強桿(17)。

8.根據權利要求7所述的一種用于縱剪后鋼卷的存放支架，其特征在于：所述底座框架(14)上均開設有地腳螺栓孔(18)，所述底座框架(14)通過地腳螺栓固定連接在地面上。

技術總結
本技術涉及一種用于縱剪后鋼卷的存放支架，包括第一端部支撐架、第二端部支撐架，所述第一端部支撐架、第二端部支撐架靠內一側均固定連接有外鞍座，所述外鞍座之間活動連接有內鞍座，所述外鞍座、內鞍座頂部均開設有若干個調節孔，所述調節孔上安裝有隔離桿，通過在不同位置的調節孔上安裝不同數量的隔離桿實現對縱剪后鋼卷的限位存放，具有調節靈活，使用方便的優點，解決了縱剪后的鋼卷高度較高容易發生傾倒造成安全事故的問題。

技術研發人員：劉濤,李小芳,孫策,袁強
受保護的技術使用者：江蘇寶華金屬材料有限公司
技術研發日：20240704
技術公布日：2025/4/28
