本技術涉及紡織品床單生產，具體涉及一種紡織品床單生產過程中用的剪切裝置。

背景技術：

1、紡織品床單生產過程中需要涉及到相關生產設備，如收卷、輥壓、剪切、清潔、和烘干等等。

2、授權公告號為“cn211498248u”的中國實用新型專利，具體為“一種紡織品床單生產過程中用的剪切裝置”，其通過在切刀四周布置彈性的壓板將紡織品床單四周繃緊，提高切刀的切割精度；

3、上述裝置在切刀四周彈性安裝的壓板均采用采用彈簧和對應拉桿的組合結構，具體使用時，需要分別拉動每一個拉桿拉動彈簧，進而將壓板拉升高度，在將紡織品床單放在底板上后，通過彈簧彈性回復將壓板擠壓在紡織品床單上，由于操作步驟較多，因此存在操作不便的問題，另外上述裝置采用單切刀的剪切方式，無法直接獲取一片紡織品床單，存在剪切效率低的問題。

技術實現思路

1、針對現有技術所存在的上述缺點，本實用新型提供了一種紡織品床單生產過程中用的剪切裝置，能夠有效解決背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、本實用新型提供一種紡織品床單生產過程中用的剪切裝置，包括底座，剪切組件包括升降滑動安裝設置在底座上方，且可以橫向往復移動的兩個切刀，壓固定組件包括與對應切刀同步升降橫向移動的固定板，所述固定板的底部均彈性安裝安裝座，所述安裝座的兩相對內側壁均轉動安裝有底部外露出對應安裝座，且比切刀更靠近底座的擠壓輥。

4、進一步地，所述底座正上方設置頂座，所述底座和頂座之間安裝四個呈矩形陣列分布的支撐圓柱。

5、進一步地，所述頂座的頂端中心安裝升降氣缸，所述升降氣缸的輸出端連接有貫穿延伸至頂座下方的升降桿。

6、進一步地，所述剪切組件包括固定安裝在升降桿底端的固定架，所述固定架下底開設有兩條限位槽，所述固定架的兩相對內側壁之間轉動安裝雙向絲桿。

7、進一步地，所述固定架一端固定安裝有輸出端與雙向絲桿一端固定連接的電機，所述雙向絲桿的外桿壁螺紋套裝兩個螺母座，所述螺母座的頂端均安裝有限位滑動安裝在對應限位槽內的限位條，所述螺母座的底端均安裝刀座，所述切刀分別安裝在對應刀座底部。

8、進一步地，所述擠壓固定組件還包括固定板和刀座之間的u型架，所述固定板和對應下方的安裝座之間安裝有彈簧。

9、本實用新型提供的技術方案，與已知的現有技術相比，具有如下有益效果：

10、1、本實用新型設置兩個并列分布的切刀，通過兩個切刀同時對紡織品床單進行剪切，可以直接獲取一片紡織品床單，具有剪切效率高的優勢，且兩片切刀之間的間距可以調節，能夠剪切出不同長度的紡織品床單，提高剪切適用性；

11、2、在兩個切刀相遠離一側均設置有彈性安裝的擠壓輥，切刀下降高度準備裁切紡織品床單前，擠壓輥首先與紡織品床單擠壓抵觸，完成對紡織品床單兩端的繃緊，具有操作步驟少，操作方便的優勢，更為特別的是，由于擠壓輥是安裝在對應切刀一側，因此無論兩切刀的間距如何調節，對應擠壓輥始終與對應切刀保持相同間距，始終對紡織品床單具有良好的繃緊效果；

12、3、由于擠壓輥采用轉動安裝的方式，因此當切刀完成對紡織品床單裁切上升高度方便取出裁切后紡織品床單時，擠壓輥在與紡織品床單保持擠壓狀態時，就可以從兩側將紡織品床單抽走，提高了紡織品床單的退料效率，從而提高整體的剪切效率。

技術特征：

1.一種紡織品床單生產過程中用的剪切裝置，包括底座(1)，其特征在于，還包括：

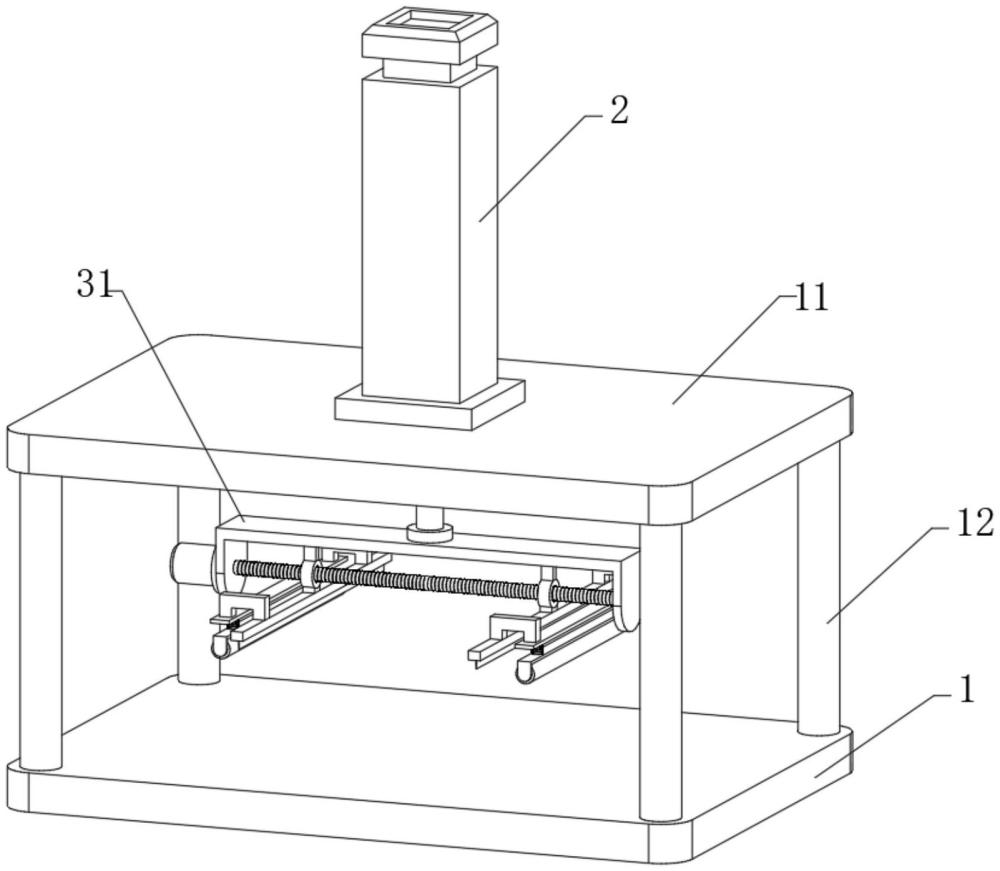

2.根據權利要求1所述的一種紡織品床單生產過程中用的剪切裝置，其特征在于，所述底座(1)正上方設置頂座(11)，所述底座(1)和頂座(11)之間安裝四個呈矩形陣列分布的支撐圓柱(12)。

3.根據權利要求2所述的一種紡織品床單生產過程中用的剪切裝置，其特征在于，所述頂座(11)的頂端中心安裝升降氣缸(2)，所述升降氣缸(2)的輸出端連接有貫穿延伸至頂座(11)下方的升降桿(21)。

4.根據權利要求1所述的一種紡織品床單生產過程中用的剪切裝置，其特征在于，所述剪切組件包括固定安裝在升降桿(21)底端的固定架(31)，所述固定架(31)下底開設有兩條限位槽(32)，所述固定架(31)的兩相對內側壁之間轉動安裝雙向絲桿(33)。

5.根據權利要求4所述的一種紡織品床單生產過程中用的剪切裝置，其特征在于，所述固定架(31)一端固定安裝有輸出端與雙向絲桿(33)一端固定連接的電機(34)，所述雙向絲桿(33)的外桿壁螺紋套裝兩個螺母座(35)，所述螺母座(35)的頂端均安裝有限位滑動安裝在對應限位槽(32)內的限位條(36)，所述螺母座(35)的底端均安裝刀座(37)，所述切刀(38)分別安裝在對應刀座(37)底部。

6.根據權利要求5所述的一種紡織品床單生產過程中用的剪切裝置，其特征在于，所述擠壓固定組件還包括固定板(42)和刀座(37)之間的u型架(41)，所述固定板(42)和對應下方的安裝座(44)之間安裝有彈簧(43)。

技術總結
本技術涉及紡織品床單生產技術領域，具體涉及一種紡織品床單生產過程中用的剪切裝置，包括底座，通過兩個切刀同時對紡織品床單進行剪切，可以直接獲取一片紡織品床單，具有剪切效率高的優勢，且兩片切刀之間的間距可以調節，提高剪切適用性，切刀下降高度準備裁切紡織品床單前，擠壓輥首先與紡織品床單擠壓抵觸，具有操作方便的優勢，無論兩切刀的間距如何調節，對應擠壓輥始終與對應切刀保持相同間距，始終對紡織品床單具有良好的繃緊效果，當切刀完成對紡織品床單裁切上升高度方便取出裁切后紡織品床單時，擠壓輥在與紡織品床單保持擠壓狀態時，就可以從兩側將紡織品床單抽走，從而提高整體的剪切效率。

技術研發人員：陳關軍
受保護的技術使用者：湖北雅新生活科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
