本技術涉及飛機制造，尤其涉及一種帶板限位保持裝置。

背景技術：

1、飛機裝配一般按照工程圖紙、工藝規范，按一定順序和方法裝配，其對機體上各部件的裝配質量都有著較高要求。縫翼作為延緩機翼上的氣流分離、增加飛機升力的重要裝置，特別是在大型客機的生產制造中占據重要地位。因此，縫翼的裝配質量對飛機的飛行質量和性能有著直接影響。

2、在縫翼滑軌的安裝過程中，由于沒有專用的限位固定裝置，縫翼滑軌上的帶板時常會發生晃動，從而導致帶板傾斜并與機翼固定前緣蒙皮發生磕碰，飛機縫翼安裝不便，同時也導致裝配效率降低。

技術實現思路

1、本實用新型的目的在于提供一種帶板限位保持裝置，能夠?qū)⒖p翼滑軌和帶板的相對位置臨時固定，避免帶板發生傾斜并與其他部件磕碰，其結構簡單、定位操作方便。

2、為達此目的，本實用新型采用以下技術方案：

3、本實用新型提供一種帶板限位保持裝置，設置在縫翼滑軌上，第一帶板的一端與所述縫翼滑軌通過偏心鎖扣轉動連接，所述第一帶板的另一端為自由端，所述帶板限位保持裝置包括：

4、基座，所述基座上設有固定部和支撐部，所述固定部和所述支撐部沿所述縫翼滑軌的延伸方向間隔設置，所述固定部用于將所述基座固定于所述縫翼滑軌，所述支撐部用于支撐并限位所述第一帶板。

5、可選地，所述縫翼滑軌沿第一方向的兩側分別設有一個第一帶板，所述固定部和所述支撐部也設有兩個，兩個所述固定部分別設置在所述縫翼滑軌沿第一方向的兩側，兩個所述支撐部分別設置在所述縫翼滑軌沿第一方向的兩側，兩個所述支撐部分別用于支撐并限位一個所述第一帶板。

6、可選地，所述縫翼滑軌沿第一方向的兩側分別設有一個第二帶板，所述第二帶板的底端通過兩個第一連接軸固定在所述縫翼滑軌上；

7、兩個所述固定部之間、以及兩個所述支撐部之間均形成讓位槽，所述讓位槽朝向所述縫翼滑軌設置且所述讓位槽能夠使所述縫翼滑軌穿過，所述讓位槽的底壁與所述縫翼滑軌朝向所述第一帶板的自由端一側的壁面抵接。

8、可選地，所述固定部為第一支撐耳片，所述第一支撐耳片夾設在相鄰兩個所述第一連接軸之間；

9、所述支撐部為第二支撐耳片，所述第二支撐耳片用于支撐所述第一帶板上所述偏心鎖扣處的緊固件。

10、可選地，所述帶板限位保持裝置還包括限位組件，所述限位組件包括定位銷、兩個夾緊塊和兩個鎖緊件，所述基座上設有沿第一方向貫通所述基座的安裝孔，所述定位銷插設于所述安裝孔內，且所述定位銷沿第一方向的兩端伸出所述安裝孔外，兩個所述夾緊塊分別穿設于所述定位銷的兩端，每個所述鎖緊件與所述定位銷的一端螺紋配合以使所述夾緊塊將所述第一帶板壓緊于所述基座。

11、可選地，所述夾緊塊、所述定位銷和所述基座之間形成第一限位槽，所述第一帶板朝向所述第二帶板的側邊卡設于所述第一限位槽內。

12、可選地，所述基座背離所述縫翼滑軌一側的端面為平面；或所述基座背離所述縫翼滑軌一側的端面的至少部分為弧面，至少部分為平面。

13、可選地，所述縫翼滑軌沿第一方向的兩側分別設有一個第一帶板，所述固定部設有一個，所述固定部設置于所述縫翼滑軌上，所述支撐部設有兩個，兩個所述支撐部分別設置在所述縫翼滑軌沿第一方向的兩側，兩個所述支撐部分別用于支撐并限位一個所述第一帶板；

14、所述基座上兩個所述支撐部之間設有讓位槽，所述讓位槽朝向所述縫翼滑軌設置且所述讓位槽能夠使所述縫翼滑軌穿過，所述讓位槽的底壁與所述縫翼滑軌朝向所述第一帶板的自由端一側的壁面抵接。

15、可選地，所述讓位槽的深度大于所述縫翼滑軌前端半圓部的外徑。

16、可選地，所述縫翼滑軌上設有軸承孔，所述固定部為支撐軸，所述支撐軸穿設于所述軸承孔內；

17、所述第一帶板的自由端設有第二連接軸，所述支撐部包括第三支撐耳片和第四支撐耳片，所述第三支撐耳片與第二連接軸抵接，所述第三支撐耳片、所述第四支撐耳片以及所述基座背離所述支撐軸一側的端面之間形成第二限位槽，所述第一帶板朝向所述軸承孔的側邊卡設于所述第二限位槽內。

18、本實用新型的有益效果為：

19、本實用新型提供一種帶板限位保持裝置，該帶板限位保持裝置設置在縫翼滑軌上。帶板限位保持裝置包括基座，基座上設有固定部和支撐部，其中固定部和支撐部沿縫翼滑軌的延伸方向間隔設置，固定部將基座固定于縫翼滑軌，支撐部支撐并限位第一帶板。通過該帶板限位保持裝置能夠臨時將第一帶板的位置固定，從而避免第一帶板發生傾斜與第二帶板、縫翼滑軌以及機翼固定前緣蒙皮發生磕碰，其結構簡單，安裝方便，且能夠?qū)Φ谝粠О迤鸬搅己玫亩ㄎ恢巫饔茫兄诒Ｗo(hù)縫翼滑軌組件不受損傷，同時也有助于提高縫翼滑軌組件與其他零部件裝配時的精度。

技術特征：

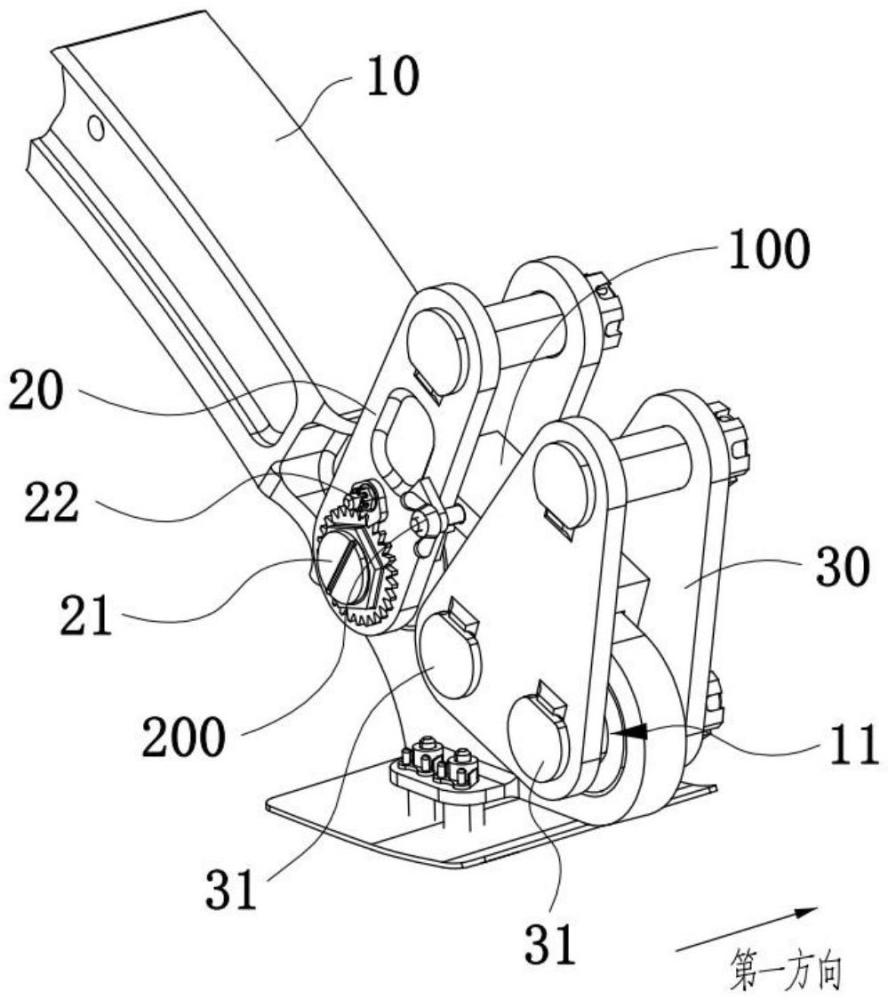

1.一種帶板限位保持裝置，設置在縫翼滑軌(10)上，第一帶板(20)的一端與所述縫翼滑軌(10)通過偏心鎖扣(21)轉動連接，所述第一帶板(20)的另一端為自由端，其特征在于，所述帶板限位保持裝置包括：

2.根據權利要求1所述的帶板限位保持裝置，其特征在于，所述縫翼滑軌(10)沿第一方向的兩側分別設有一個第一帶板(20)，所述固定部和所述支撐部也設有兩個，兩個所述固定部分別設置在所述縫翼滑軌(10)沿第一方向的兩側，兩個所述支撐部分別設置在所述縫翼滑軌(10)沿第一方向的兩側，兩個所述支撐部分別用于支撐并限位一個所述第一帶板(20)。

3.根據權利要求2所述的帶板限位保持裝置，其特征在于，所述縫翼滑軌(10)沿第一方向的兩側分別設有一個第二帶板(30)，所述第二帶板(30)的底端通過兩個第一連接軸(31)固定在所述縫翼滑軌(10)上；

4.根據權利要求3所述的帶板限位保持裝置，其特征在于，所述固定部為第一支撐耳片(110)，所述第一支撐耳片(110)夾設在相鄰兩個所述第一連接軸(31)之間；

5.根據權利要求4所述的帶板限位保持裝置，其特征在于，所述帶板限位保持裝置還包括限位組件(200)，所述限位組件(200)包括定位銷(210)、兩個夾緊塊(220)和兩個鎖緊件(230)，所述基座(100)上設有沿第一方向貫通所述基座(100)的安裝孔(103)，所述定位銷(210)插設于所述安裝孔(103)內，且所述定位銷(210)沿第一方向的兩端伸出所述安裝孔(103)外，兩個所述夾緊塊(220)分別穿設于所述定位銷(210)的兩端，每個所述鎖緊件(230)與所述定位銷(210)的一端螺紋配合以使所述夾緊塊(220)將所述第一帶板(20)壓緊于所述基座(100)。

6.根據權利要求5所述的帶板限位保持裝置，其特征在于，所述夾緊塊(220)、所述定位銷(210)和所述基座(100)之間形成第一限位槽(104)，所述第一帶板(20)朝向所述第二帶板(30)的側邊卡設于所述第一限位槽(104)內。

7.根據權利要求1-6中任一項所述的帶板限位保持裝置，其特征在于，所述基座(100)背離所述縫翼滑軌(10)一側的端面為平面；或所述基座(100)背離所述縫翼滑軌(10)一側的端面的至少部分為弧面，至少部分為平面。

8.根據權利要求1所述的帶板限位保持裝置，其特征在于，所述縫翼滑軌(10)沿第一方向的兩側分別設有一個第一帶板(20)，所述固定部設有一個，所述固定部設置于所述縫翼滑軌(10)上，所述支撐部設有兩個，兩個所述支撐部分別設置在所述縫翼滑軌(10)沿第一方向的兩側，兩個所述支撐部分別用于支撐并限位一個所述第一帶板(20)；

9.根據權利要求8所述的帶板限位保持裝置，其特征在于，所述讓位槽(101)的深度大于所述縫翼滑軌(10)前端半圓部的外徑。

10.根據權利要求8所述的帶板限位保持裝置，其特征在于，所述縫翼滑軌(10)上設有軸承孔(11)，所述固定部為支撐軸(130)，所述支撐軸(130)穿設于所述軸承孔(11)內；

技術總結
本技術屬于飛機制造技術領域，具體公開了一種帶板限位保持裝置，該帶板限位保持裝置設置在縫翼滑軌上。帶板限位保持裝置包括基座，基座上設有固定部和支撐部，其中固定部和支撐部沿縫翼滑軌的延伸方向間隔設置，固定部將基座固定于縫翼滑軌，支撐部支撐并限位第一帶板。通過該帶板限位保持裝置能夠臨時將第一帶板的位置固定，從而避免第一帶板發生傾斜與第二帶板、縫翼滑軌以及機翼固定前緣蒙皮發生磕碰，其結構簡單，安裝方便，且能夠?qū)Φ谝粠О迤鸬搅己玫亩ㄎ恢巫饔茫兄诒Ｗo(hù)縫翼滑軌組件不受損傷，同時也有助于提高縫翼滑軌組件與其他零部件裝配時的精度。

技術研發人員：張洋,葛月鑫,侯晟,常佩琳,沈晨
受保護的技術使用者：中國商用飛機有限責任公司
技術研發日：20240715
技術公布日：2025/4/28
