本申請涉及工程建設，尤其涉及一種大型螺母水平安裝撤除的專用工具。

背景技術：

1、相關技術中，機組球閥大型螺母安裝時，需要液壓拉伸器才能完成，而該種型號的液壓拉伸器重量大，安裝時不易穿入螺栓，是一項耗時耗力的工作，而且安裝風險較大，目前在國內涉及大型螺母水平安裝的施工方法有限。為了節省人力，提高安全性，縮短施工時間，特設計一種專門用于大型螺母水平安裝撤除的專用工具，以節省人力，提高安全性，縮短施工工期。

技術實現思路

1、為解決或部分解決相關技術中存在的問題，本申請提供一種大型螺母水平安裝撤除的專用工具，該工具造價低、制作簡便，安全性高，簡單易掌握，能夠提高了球閥螺母的安裝效率，節省了人力，縮短了工期，節約了成本。

2、本申請第一方面提供一種大型螺母水平安裝撤除的專用工具，包括管體、柱體、定位件、上加強桿、下加強桿；

3、其中，在管體的中心插入設置柱體，在管體的兩端面上連接設置上加強桿和下加強桿，柱體與上加強桿和下加強桿連接；在柱體的一端連接設置定位件，定位件裸露在管體之外。

4、可選的，在第一方面的一些實施方式中，管體為鋼管，柱體為螺紋鋼柱，定位件為六角頭螺栓，上加強桿、下加強桿為鋼筋，分別為上鋼筋和下鋼筋，其中，上鋼筋和下鋼筋焊接設置在鋼管的兩端，螺紋鋼柱焊接在上鋼筋和下鋼筋上，六角頭螺栓的六角頭焊接在螺紋鋼柱的端頭。

5、可選的，在第一方面的一些實施方式中，上鋼筋對稱設置為兩根，下鋼筋對稱設置為兩根，上鋼筋與下鋼筋在水平面上的投影垂直。

6、可選的，在第一方面的一些實施方式中，六角頭螺栓的六角頭頂與下鋼筋的底部平面重合。

7、可選的，在第一方面的一些實施方式中，螺紋鋼柱為圓柱狀，六角頭螺栓的六角頭內接圓直徑大于螺紋鋼柱的直徑。

8、可選的，在第一方面的一些實施方式中，鋼管的外徑小于待拆卸的大型螺母或拉伸器螺紋小徑1～2mm。

9、本申請提供的技術方案可以包括以下有益效果：

10、本裝置通過管體、柱體、定位件、上加強桿、下加強桿的連接形成一個工具，在使用的時候，將定位件部分與螺栓吊環孔緊固，將螺母由兩人抬著推入管體上旋轉即可，液壓拉伸器安裝時用同樣的操作，撤除液壓拉伸器時先旋轉退出至工具的管體上，然后由兩人抬離即可。如此，避免使用液壓拉伸器，減少了使用液壓拉伸器的穿入螺母的不易操作性，進而避免了耗時。本裝置在結構是簡單易生產，工具造價低、制作簡便，安全性高，簡單易掌握，而且，使用方便，能夠提高了球閥螺母的安裝效率，節省了人力，縮短了工期，節約了成本。

11、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本申請。

技術特征：

1.一種大型螺母水平安裝撤除的專用工具，其特征在于：包括管體、柱體、定位件、上加強桿、下加強桿；

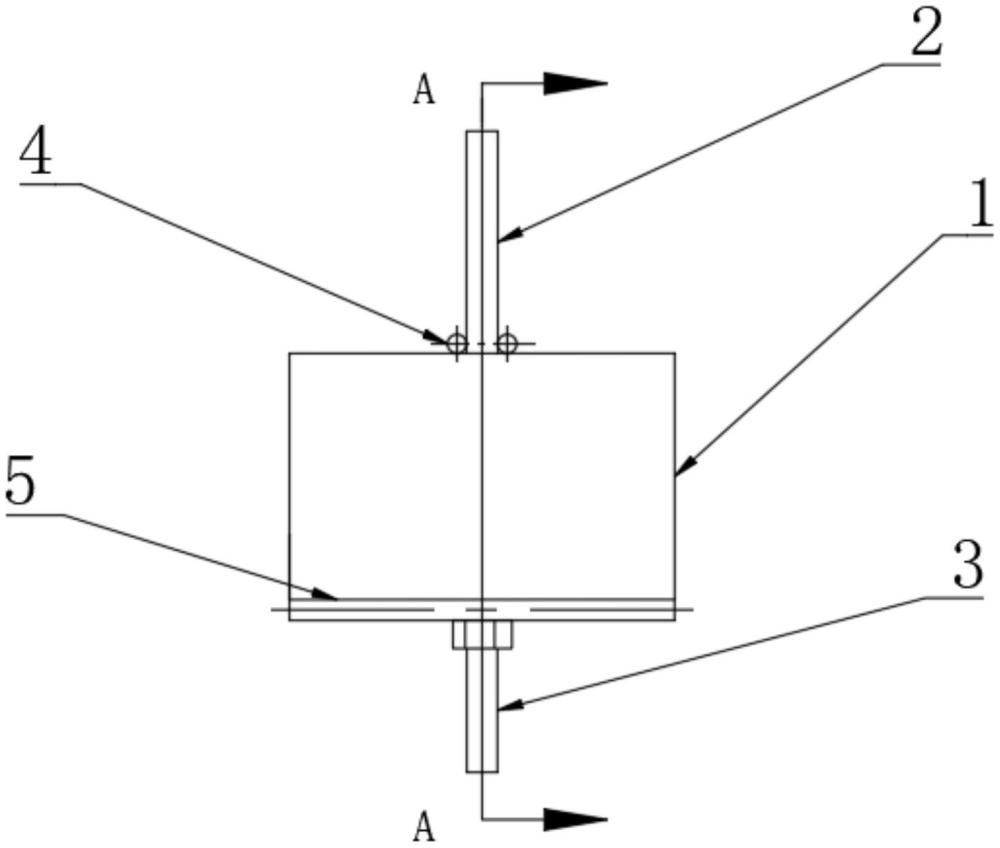

2.根據權利要求1所述的一種大型螺母水平安裝撤除的專用工具，其特征在于：所述管體為鋼管(1)，所述柱體為螺紋鋼柱(2)，所述定位件為六角頭螺栓(3)，所述上加強桿、下加強桿為鋼筋，分別為上鋼筋(4)和下鋼筋(5)，其中，所述上鋼筋(4)和所述下鋼筋(5)焊接設置在所述鋼管(1)的兩端，所述螺紋鋼柱(2)焊接在所述上鋼筋(4)和所述下鋼筋(5)上，所述六角頭螺栓(3)的六角頭焊接在所述螺紋鋼柱(2)的端頭。

3.根據權利要求2所述的一種大型螺母水平安裝撤除的專用工具，其特征在于：所述上鋼筋(4)對稱設置為兩根，所述下鋼筋(5)對稱設置為兩根，所述上鋼筋(4)與所述下鋼筋(5)在水平面上的投影垂直。

4.根據權利要求2或3所述的一種大型螺母水平安裝撤除的專用工具，其特征在于：所述六角頭螺栓(3)的六角頭頂與所述下鋼筋(5)的底部平面重合。

5.根據權利要求2或3所述的一種大型螺母水平安裝撤除的專用工具，其特征在于：所述螺紋鋼柱(2)為圓柱狀，所述六角頭螺栓(3)的六角頭內接圓直徑大于所述螺紋鋼柱(2)的直徑。

6.根據權利要求2或3所述的一種大型螺母水平安裝撤除的專用工具，其特征在于：所述鋼管(1)的外徑小于待拆卸的大型螺母或拉伸器螺紋小徑1～2mm。

技術總結
本申請是關于一方面提供一種大型螺母水平安裝撤除的專用工具，包括管體、柱體、定位件、上加強桿、下加強桿；其中，在管體的中心插入設置柱體，在管體的兩端面上連接設置上加強桿和下加強桿，柱體與加強桿和下加強桿連接；在柱體的一端連接設置定位件，定位件裸露在管體之外；本申請避免使用液壓拉伸器，減少了使用液壓拉伸器的穿入螺母的不易操作性，進而避免了耗時。本裝置在結構是簡單易生產，工具造價低、制作簡便，安全性高，簡單易掌握，而且，使用方便，能夠提高了球閥螺母的安裝效率，節省了人力，縮短了工期，節約了成。

技術研發人員：徐強,鄒偉侃,李剛,楊慶文,洪成爵
受保護的技術使用者：中國水利水電第十四工程局有限公司
技術研發日：20240712
技術公布日：2025/4/28
