本技術涉及汽車地毯生產，具體為一種汽車地毯水切割設備。

背景技術：

1、水切割在汽車地毯加工方面有著廣泛的應用，水切割又稱水刀，即高壓水射流切割技術，是一種利用高壓水流切割的機器，而且受材料質地影響小，因為其成本低，易操作，良品率又高，水切割正逐漸成為工業切割技術方面的主流切割方式。

2、如公告號為cn209466329u的實用新型專利中，公開了一種用于汽車地毯加工的水切割裝置，涉及汽車地毯加工技術領域，包括固定架，所述固定架的上部固定連接有切割裝置，切割裝置的下方放置有固定裝置，固定架的右側放置有收集過濾裝置。

3、然而，該實用新型在使用時，水切割噴槍只能沿著導向桿方向橫向移動，切割方向單一，使用效果不佳。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種汽車地毯水切割設備，以解決上述背景技術中所提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種汽車地毯水切割設備，包括底板，所述底板上表面固定連接有多個支撐柱，多個所述支撐柱上端共同固定連接有口型架，所述口型架內轉動連接有一對第三螺紋桿，所述口型架前表面固定連接有第三電機，左側所述第三螺紋桿前端貫穿所述口型架前表面與所述第三電機驅動端固定連接，一對所述第三螺紋桿上共同螺紋連接有n型架，所述n型架底面固定設有第二燕尾導軌，所述第二燕尾導軌上滑動連接有倒f型架，所述n型架內轉動連接有第二螺紋桿，所述n型架右表面固定連接有第二電機，所述第二螺紋桿右端貫穿所述n型架右表面與所述第二電機驅動端固定連接，所述第二螺紋桿與所述倒f型架螺紋連接，所述倒f型架右表面固定設有第一燕尾導軌，所述第一燕尾導軌上滑動連接有倒l型架，所述倒f型架內轉動連接有第一螺紋桿，所述第一螺紋桿與所述倒l型架螺紋連接，所述倒f型架上表面固定連接有第一電機，所述第一螺紋桿上端貫穿所述倒f型架上表面與所述第一電機驅動端固定連接，所述倒l型架下端安裝有水切割噴槍，所述底板上表面固定連接有水箱，所述水箱內表面固定設置有支撐環，所述支撐環上表面安裝有柵格放置板，所述水箱上端設有多個定位組件，所述口型架后表面設有傳動組件。

3、優選的，所述定位組件包括倒l型板，所述倒l型板固定連接在所述水箱上端，所述倒l型板上壁內螺紋連接有第四螺紋桿，所述第四螺紋桿上端固定設置有轉柄，所述第四螺紋桿下端轉動連接有壓盤。

4、優選的，所述傳動組件包括一對支撐板，一對所述支撐板固定連接有所述口型架后表面，一對所述支撐板內共同轉動連接有轉軸，所述轉軸兩端均固定連接有第二錐齒輪，所述第三螺紋桿后端貫穿所述口型架后表面固定連接有第一錐齒輪，所述第一錐齒輪與所述第二錐齒輪嚙合。

5、優選的，水箱下部連通有排水管，所述排水管上安裝有閥門。

6、優選的，一對所述第三螺紋桿相互對稱。

7、有益效果

8、本實用新型提供了一種汽車地毯水切割設備，具備以下有益效果:

9、1、通過壓盤壓緊汽車地毯邊緣可以給汽車地毯定位，防止切除時汽車地毯發生移動，提高了切割精度；

10、2、通過倒l型架豎向移動可以帶動水切割噴槍靠近汽車地毯，啟動水切割噴槍可以對汽車地毯進行切割，通過倒f型架橫向移動可以帶動水切割噴槍橫向移動，通過n型架縱向移動可以帶動水切割噴槍縱向移動，從而使水切割噴槍在不同的位置進行切割。

技術特征：

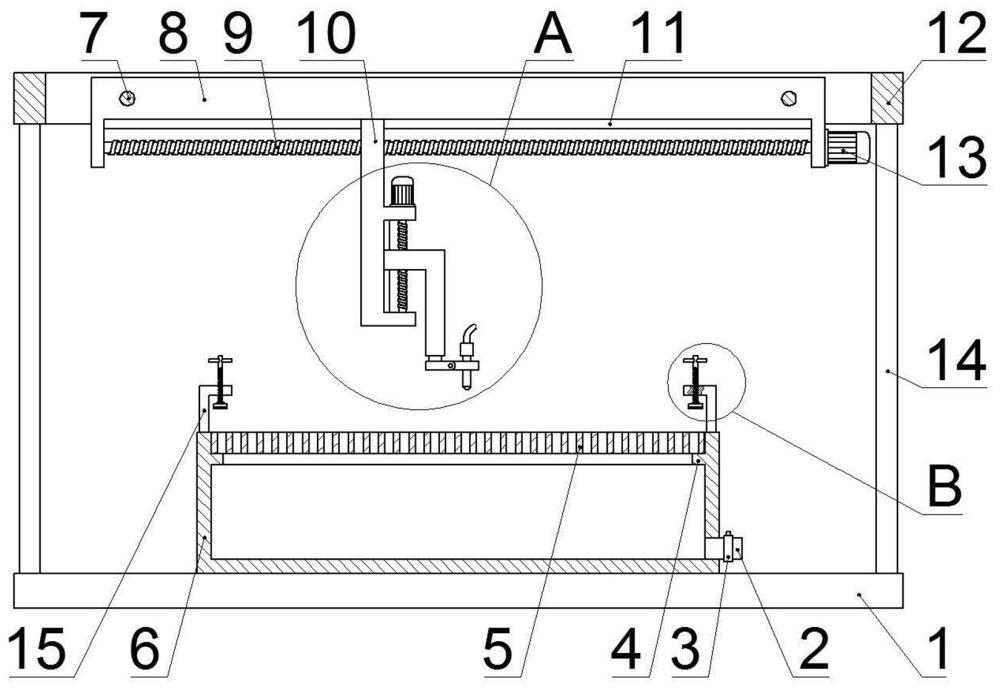

1.一種汽車地毯水切割設備，其特征在于，包括底板（1），所述底板（1）上表面固定連接有多個支撐柱（14），多個所述支撐柱（14）上端共同固定連接有口型架（12），所述口型架（12）內轉動連接有一對第三螺紋桿（7），所述口型架（12）前表面固定連接有第三電機（16），左側所述第三螺紋桿（7）前端貫穿所述口型架（12）前表面與所述第三電機（16）驅動端固定連接，一對所述第三螺紋桿（7）上共同螺紋連接有n型架（8），所述n型架（8）底面固定設有第二燕尾導軌（11），所述第二燕尾導軌（11）上滑動連接有倒f型架（10），所述n型架（8）內轉動連接有第二螺紋桿（9），所述n型架（8）右表面固定連接有第二電機（13），所述第二螺紋桿（9）右端貫穿所述n型架（8）右表面與所述第二電機（13）驅動端固定連接，所述第二螺紋桿（9）與所述倒f型架（10）螺紋連接，所述倒f型架（10）右表面固定設有第一燕尾導軌（28），所述第一燕尾導軌（28）上滑動連接有倒l型架（27），所述倒f型架（10）內轉動連接有第一螺紋桿（26），所述第一螺紋桿（26）與所述倒l型架（27）螺紋連接，所述倒f型架（10）上表面固定連接有第一電機（25），所述第一螺紋桿（26）上端貫穿所述倒f型架（10）上表面與所述第一電機（25）驅動端固定連接，所述倒l型架（27）下端安裝有水切割噴槍（22），所述底板（1）上表面固定連接有水箱（6），所述水箱（6）內表面固定設置有支撐環（4），所述支撐環（4）上表面安裝有柵格放置板（5），所述水箱（6）上端設有多個定位組件，所述口型架（12）后表面設有傳動組件。

2.根據權利要求1所述的一種汽車地毯水切割設備，其特征在于，所述定位組件包括倒l型板（15），所述倒l型板（15）固定連接在所述水箱（6）上端，所述倒l型板（15）上壁內螺紋連接有第四螺紋桿（23），所述第四螺紋桿（23）上端固定設置有轉柄（24），所述第四螺紋桿（23）下端轉動連接有壓盤（21）。

3.根據權利要求1所述的一種汽車地毯水切割設備，其特征在于，所述傳動組件包括一對支撐板（19），一對所述支撐板（19）固定連接有所述口型架（12）后表面，一對所述支撐板（19）內共同轉動連接有轉軸（20），所述轉軸（20）兩端均固定連接有第二錐齒輪（18），所述第三螺紋桿（7）后端貫穿所述口型架（12）后表面固定連接有第一錐齒輪（17），所述第一錐齒輪（17）與所述第二錐齒輪（18）嚙合。

4.根據權利要求1所述的一種汽車地毯水切割設備，其特征在于，水箱（6）下部連通有排水管（2），所述排水管（2）上安裝有閥門（3）。

5.根據權利要求1所述的一種汽車地毯水切割設備，其特征在于，一對所述第三螺紋桿（7）相互對稱。

技術總結
本技術公開了一種汽車地毯水切割設備，涉及汽車地毯生產技術領域，包括底板，所述底板上表面固定連接有多個支撐柱，多個所述支撐柱上端共同固定連接有口型架，所述口型架內轉動連接有一對第三螺紋桿，一對所述第三螺紋桿上共同螺紋連接有n型架，所述n型架底面滑動連接有倒F型架，所述倒F型架右表面滑動連接有倒L型架，所述倒L型架下端安裝有水切割噴槍，所述底板上表面固定連接有水箱，所述水箱內表面固定設置有支撐環，所述支撐環上表面安裝有柵格放置板，本技術通過倒F型架橫向移動可以帶動水切割噴槍橫向移動，通過n型架縱向移動可以帶動水切割噴槍縱向移動，從而使水切割噴槍在不同的位置進行切割。
