本技術涉及連桿鎖，具體為一種柜門用連桿鎖。

背景技術：

1、連桿鎖是一種用于鎖住金屬板式柜框或者類似門框或者箱框內的蓋的配件。它主要包括與門邊平行的，基本上豎立在門或者框上的，最好設置在其旋角空間上縱向延伸的成型連桿，如扁平桿；至少一個安裝在門框或者門上的定位件，用于將門鎖住在關閉位置時接受連桿；還包括與門板連接的連桿的操作裝置。

2、現有技術的電氣柜連桿鎖不能對鎖柱的長度進行調節，從而導致在使用的時候應用范圍較小，針對上述問題由此提供一種柜門用連桿鎖。

技術實現思路

1、本實用新型的目的在于提供一種柜門用連桿鎖，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種柜門用連桿鎖電氣柜，包括連桿鎖殼體，所述連桿鎖殼體的內壁滑動連接有活動桿，所述活動桿的數量固定為兩個，所述活動桿的一端均固定安裝有連接板，所述連接板的一端固定安裝有圓殼，所述圓殼的內壁開設有第一滑槽，所述圓殼的內部設有鎖柱，所述鎖柱的周側面固定安裝有滑塊，所述滑塊與第一滑槽滑動連接，所述圓殼的周側面均設有夾持組件，通過擰動轉把帶動螺桿旋轉，螺桿旋轉在安裝殼的內部移動，螺桿移動帶動夾持塊接觸對鎖柱的抵緊，然后拉動鎖柱使滑塊在第一滑槽的內部滑動，滑動到適合長度再通過轉動轉把將夾持塊抵緊在鎖柱的表面從而完成鎖柱的長度延伸，使連桿鎖可以適用于不同高度的電氣柜，實用性相對提高。

4、進一步地，所述夾持組件包括安裝殼、螺桿、轉把、夾持塊和防滑紋，所述圓殼的周側面固定安裝有安裝殼，所述安裝殼的內壁螺紋連接有螺桿，所述螺桿的數量固定為兩個，所述螺桿的一端均固定安裝有轉把，所述螺桿的另一端固定安裝有夾持塊，所述夾持塊的外表面開設有若干個防滑紋。

5、進一步地，所述活動桿的一側均設有若干個限位凹塊。

6、進一步地，所述連桿鎖殼體的內壁設有鎖芯，所述鎖芯的一端設有旋轉盤。

7、進一步地，所述旋轉盤的周側面固定安裝有若干個凸塊，所述凸塊與限位凹塊相抵接。

8、進一步地，所述連桿鎖殼體的正面開設有第二滑槽，所述第二滑槽的內壁滑動連接有防護板，所述防護板的正面固定安裝有拉塊。

9、本實用新型具有以下有益效果：

10、（1）本實用新型通過擰動轉把帶動螺桿旋轉，螺桿旋轉在安裝殼的內部移動，螺桿移動帶動夾持塊接觸對鎖柱的抵緊，然后拉動鎖柱使滑塊在第一滑槽的內部滑動，滑動到適合長度再通過轉動轉把將夾持塊抵緊在鎖柱的表面從而完成鎖柱的長度延伸，使連桿鎖可以適用于不同高度的電氣柜，實用性相對提高。

11、（2）本實用新型通過拉動拉塊使防護板在第二滑槽的內部滑動，當防護板將鎖芯蓋住即可達到對鎖芯的防水防塵效果，避免了鎖芯因為水漬灰塵生銹損壞的情況，增加了鎖芯使用壽命。

12、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種柜門用連桿鎖，包括連桿鎖殼體（1），其特征在于：所述連桿鎖殼體（1）的內壁滑動連接有活動桿（4），所述活動桿（4）的數量固定為兩個，所述活動桿（4）的一端均固定安裝有連接板（402），所述連接板（402）的一端固定安裝有圓殼（5），所述圓殼（5）的內壁開設有第一滑槽（501），所述圓殼（5）的內部設有鎖柱（7），所述鎖柱（7）的周側面固定安裝有滑塊（701），所述滑塊（701）與第一滑槽（501）滑動連接，所述圓殼（5）的周側面均設有夾持組件（6）。

2.根據權利要求1所述的一種柜門用連桿鎖，其特征在于：所述夾持組件（6）包括安裝殼（601）、螺桿（602）、轉把（603）、夾持塊（604）和防滑紋（605），所述圓殼（5）的周側面固定安裝有安裝殼（601），所述安裝殼（601）的內壁螺紋連接有螺桿（602），所述螺桿（602）的數量固定為兩個，所述螺桿（602）的一端均固定安裝有轉把（603），所述螺桿（602）的另一端固定安裝有夾持塊（604），所述夾持塊（604）的外表面開設有若干個防滑紋（605）。

3.根據權利要求1所述的一種柜門用連桿鎖，其特征在于：所述活動桿（4）的一側均設有若干個限位凹塊（401）。

4.根據權利要求1所述的一種柜門用連桿鎖，其特征在于：所述連桿鎖殼體（1）的內壁設有鎖芯（2），所述鎖芯（2）的一端設有旋轉盤（3）。

5.根據權利要求4所述的一種柜門用連桿鎖，其特征在于：所述旋轉盤（3）的周側面固定安裝有若干個凸塊（301），所述凸塊（301）與限位凹塊（401）相抵接。

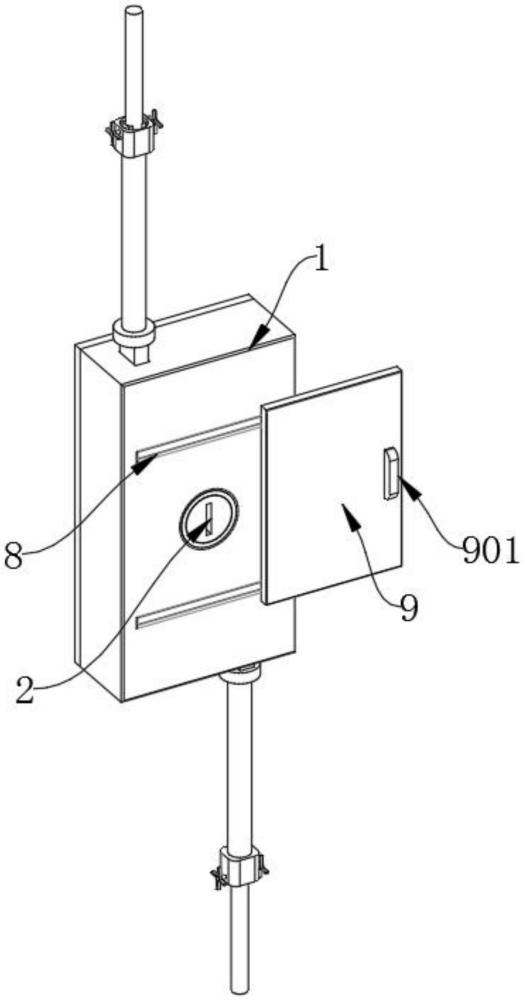

6.根據權利要求1所述的一種柜門用連桿鎖，其特征在于：所述連桿鎖殼體（1）的正面開設有第二滑槽（8），所述第二滑槽（8）的內壁滑動連接有防護板（9），所述防護板（9）的正面固定安裝有拉塊（901）。

技術總結
本技術涉及連桿鎖技術領域，且公開了一種柜門用連桿鎖電氣柜，包括連桿鎖殼體，連桿鎖殼體的內壁滑動連接有活動桿，活動桿的數量固定為兩個，活動桿的一端均固定安裝有連接板，連接板的一端固定安裝有圓殼，圓殼的內壁開設有第一滑槽，圓殼的內部設有鎖柱，鎖柱的周側面固定安裝有滑塊，滑塊與第一滑槽滑動連接，圓殼的周側面均設有夾持組件。本技術通過圓殼、第一滑槽、鎖柱、滑塊和夾持組件的設置，可以對鎖柱的長度進行調節，適用于不同高度的電氣柜，實用性相對提高。

技術研發人員：詹青文
受保護的技術使用者：浙江德樂五金科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
