本技術涉及機電設備檢修設備，尤其涉及一種機電設備安裝用的檢修設備。

背景技術：

1、機電設備的檢修安裝需要將其吊起來，進而方便人們的檢修和安裝，現有對機電設備進行吊起通常采取大型機械組合使用進行吊起，大型設備難以在狹小空間內部施展，進而影響對機電設備的吊裝檢修。

2、在現有專利技術cn211681971u一種用于機電設備檢修安裝的夾持結構中記載了包括底板，底板的數量為兩個，兩個底板之間接觸，兩個底板底部的兩側均固定安裝有滾輪，兩個底板頂部的一側固定安裝有支撐板；兩個支撐板的頂部均設置調節機構，兩個調節機構對稱分布，調節機構上設置抬升組件。通過設置調節機構，進而對調節機構的位置進行調節，以適用于機電設備，抬升組件對機電設備進行抬起，同時適用于狹小空間對機電設備進行抬升。

3、在部分機電設備中，并沒有使用支腿使設備底部位于懸空的狀態，從而導致現有設備不能夠將此類型的機電設備抬起，從而不便于使用。

技術實現思路

1、本實用新型的目的在于提供一種機電設備安裝用的檢修設備，解決了在部分機電設備中，并沒有使用支腿使設備底部位于懸空的狀態，從而導致現有設備不能夠將此類型的機電設備抬起，從而不便于使用的問題。

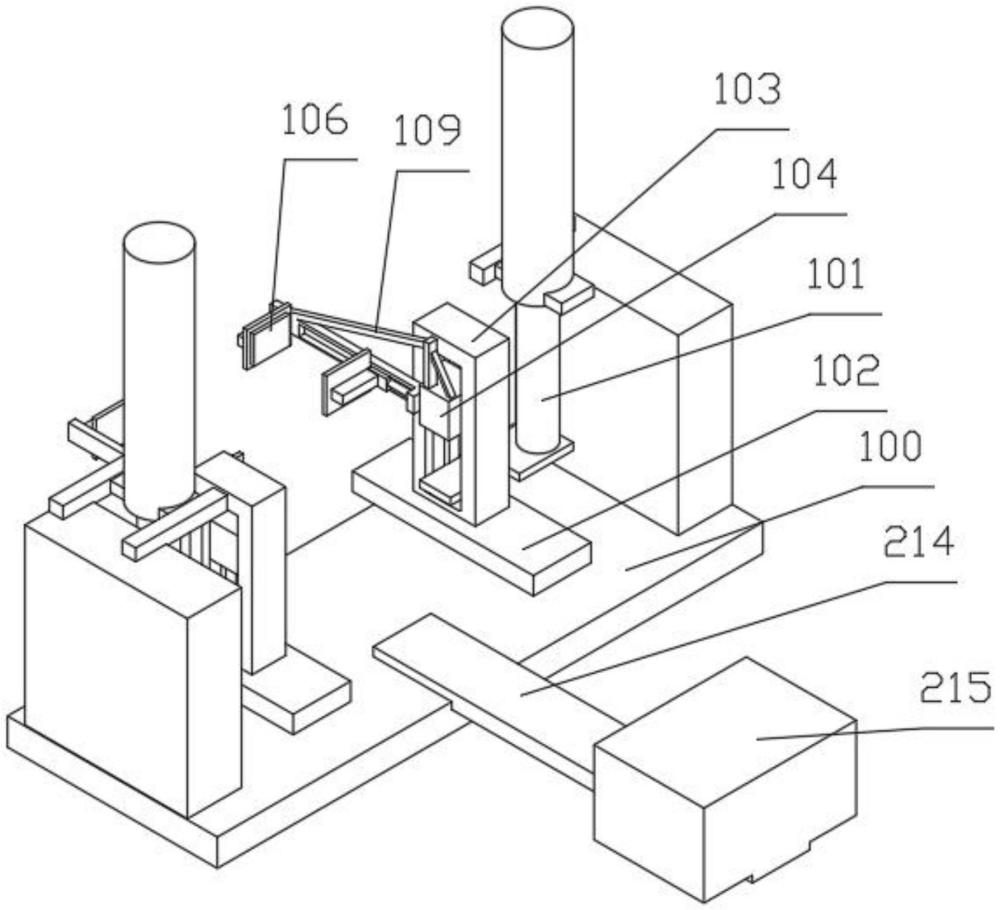

2、為實現上述目的，本實用新型提供了一種機電設備安裝用的檢修設備，包括底座、本體和夾持組件，所述本體安裝在所述底座的上方，所述夾持組件包括固定座、支撐架、滑動塊、橫桿、固定板、驅動構件和加壓板，所述固定座與所述底座固定連接，并位于所述底座靠近所述本體的一些，所述支撐架與所述固定座固定連接，并位于所述固定座遠離所述底座的一側，所述滑動塊與所述支撐架滑動連接，并位于所述支撐架的內側，且與所述本體抵接，所述橫桿與所述滑動塊固定連接，并位于所述滑動塊遠離所述支撐架的一側，所述固定板與所述橫桿固定連接，并位于所述橫桿遠離所述滑動塊的一側，所述加壓板與所述橫桿通過所述驅動構件連接，所述驅動構件驅動所述加壓板移動。

3、其中，所述夾持組件還包括加固架和連接桿，所述加固架與所述滑動塊固定連接，并位于所述滑動塊遠離所述橫桿的一側；所述連接桿與所述加固架固定連接，并位于所述加固架遠離所述滑動塊的一側，且與所述橫桿連接。

4、其中，所述驅動構件包括安裝座、液壓桿和安裝元件，所述安裝座與所述橫桿固定連接，并位于所述橫桿靠近所述滑動塊的一側；所述液壓桿與所述安裝座固定連接，并位于所述安裝座遠離所述橫桿的一側；所述加壓板與所述液壓桿通過所述安裝元件連接，所述安裝元件支撐所述加壓板。

5、其中，所述安裝元件包括移動塊和連接板，所述移動塊與所述橫桿滑動連接，并位于所述橫桿遠離固定板的一側，且與所述液壓桿連接；所述連接板與所述移動塊固定連接，并位于所述移動塊遠離所述橫桿的一側，且與所述加壓板連接。

6、其中，所述夾持組件還包括延出桿和配重塊，所述延出桿與所述底座固定連接，并位于所述底座靠近所述固定座的一側；所述配重塊與所述延出桿固定連接，并位于所述延出桿遠離所述底座的一端。

7、本實用新型的一種機電設備安裝用的檢修設備，所述固定座通過螺栓安裝在所述底座靠近所述本體的一側，所述支撐架通過焊接安裝在所述固定座上，通過所述固定座使所述支撐架穩定的安裝在所述底座上，所述支撐架的中部為空心，使所述本體的抬升裝置位于所述支撐架的中間部位，所述滑動塊滑動安裝在所述支撐架上，所述支撐架具有與所述滑動塊配合的滑槽，從而使所述滑動塊能夠在所述支撐架上滑動，所述滑動塊并與所述本體抵接，從而使所述本體帶動所述滑動塊向上移動，所述橫桿通過螺栓安裝在所述滑動塊遠離所述支撐架的一側，所述固定板通過螺栓安裝在所述橫桿遠離所述滑動塊的一側，所述使所述固定板能夠抵接機電設備，同時所述固定板靠近機電設備的一側安裝有橡膠墊，從而提高所述固定板與機電設備的摩擦系數，所述加壓板通過所述驅動構件安裝在所述橫桿上，通過所述驅動構件驅動所述加壓板移動，進而使所述加壓板與機電設備抵接。從而通過所述固定板和所述加壓板的配合夾住機電設備，通過所述本體抬離所述滑動塊，從而將機電設備抬起，進而實現了能夠抬起底部未留縫隙的機電設備，從而提高設備的實用性，便于使用。

技術特征：

1.一種機電設備安裝用的檢修設備，包括底座和本體，所述本體安裝在所述底座的上方，其特征在于，

2.如權利要求1所述的機電設備安裝用的檢修設備，其特征在于，

3.如權利要求1所述的機電設備安裝用的檢修設備，其特征在于，

4.如權利要求3所述的機電設備安裝用的檢修設備，其特征在于，

5.如權利要求1所述的機電設備安裝用的檢修設備，其特征在于，

技術總結
本技術涉及機電設備檢修設備技術領域，具體涉及一種機電設備安裝用的檢修設備，包括底座、本體和夾持組件，本體安裝在底座的上方，夾持組件包括固定座、支撐架、滑動塊、橫桿、固定板、驅動構件和加壓板，固定座與底座固定連接，并位于底座靠近本體的一些，支撐架與固定座固定連接，并位于固定座遠離底座的一側，滑動塊與支撐架滑動連接，并位于支撐架的內側，且與本體抵接，橫桿與滑動塊固定連接，并位于滑動塊遠離支撐架的一側，固定板與橫桿固定連接，并位于橫桿遠離滑動塊的一側，加壓板與橫桿通過驅動構件連接，驅動構件驅動加壓板移動，獲得能夠抬起底部未留縫隙的機電設備，從而提高設備的實用性，便于使用。

技術研發人員：呂忠
受保護的技術使用者：宜賓市忠興機電設備安裝有限公司
技術研發日：20240726
技術公布日：2025/4/28
