本申請涉及夾持裝置領域，尤其是涉及一種多工位同步夾持裝置。

背景技術：

1、在多工位機床以及自動化生產線上，通常在多個工位上分別設置夾持裝置，從而實現多個工件的快速裝夾、定位和加工，有助于保證加工精度，提高加工效率。在進行多個工件夾持時，需要盡可能提高多工位夾持的同步性，從而確保所有工件在加工過程中受到相同的夾持力，且有相同的定位精度，從而避免因夾持不穩或定位不準確而導致的加工誤差。

技術實現思路

1、為了提高多工位夾持的同步性，本申請?zhí)峁┮环N多工位同步夾持裝置。

2、本申請?zhí)峁┑囊环N多工位同步夾持裝置采用如下的技術方案：

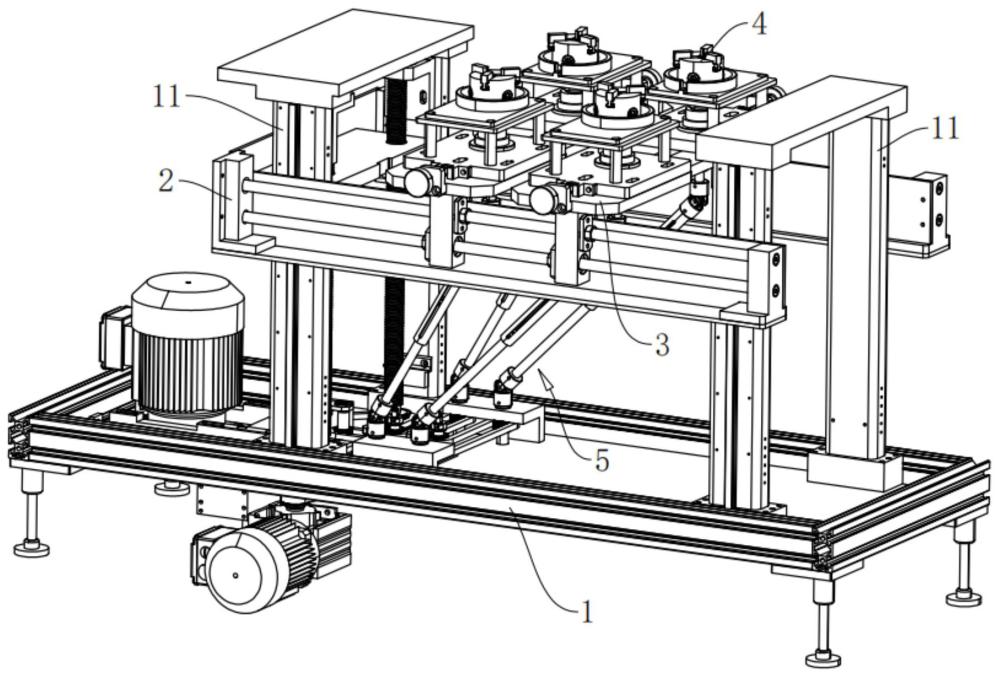

3、一種多工位同步夾持裝置，包括：

4、底座；

5、升降臺，沿豎直方向升降設置于所述底座上；

6、載物臺，沿水平方向滑移設置于所述升降臺上；

7、多個卡盤，設置于所述載物臺上；所述卡盤包括外殼和沿所述外殼徑向滑移的多個卡爪，所述外殼中轉動設置有第一驅動軸；所述卡盤還包括用于隨所述第一驅動軸轉動而驅使多個卡爪同步滑移的第一驅動組件；

8、同步驅動機構，用于驅使多個所述卡盤的第一驅動軸同步轉動。

9、當?shù)谝或?qū)動軸轉動時，第一驅動組件驅動卡盤上的多個卡爪同步滑移；當多個卡爪同時靠近卡盤的中心，實現工件的夾持；當多個卡爪同時遠離卡盤的中心，實現工件的釋放。通過同步驅動機構驅使多個卡盤的第一驅動軸同步轉動，從而實現多個卡盤上卡爪的同步驅動，進而實現多工位同步夾持。

10、通過升降臺沿豎直方向升降以及載物臺沿水平方向滑移，能夠?qū)崿F(xiàn)卡盤位置的調節，以適應不同的加工需求。

11、進一步地，所述第一驅動組件包括轉動設置于所述外殼中的驅動盤，所述驅動盤與所述第一驅動軸同軸固接；所述驅動盤的上端面開設有螺旋槽，所述卡爪的下端面設置有與所述螺旋槽嚙合的齒部。

12、當?shù)谝或?qū)動軸轉動時，驅動盤轉動，螺旋槽與卡爪齒部配合，驅動卡盤上的多個卡爪同步靠近或同步遠離卡盤的中心。

13、進一步地，所述同步驅動機構包括伸縮桿和分別連接于所述伸縮桿兩端的第一萬向節和第二萬向節，所述第一萬向節的兩端分別固接于所述伸縮桿和所述第一驅動軸；所述第二萬向節的一端固接于所述伸縮桿，所述第二萬向節的另一端固接有第二驅動軸；所述底座上設置有用于驅使多個所述第二驅動軸同步轉動的同步驅動組件。

14、通過同步驅動組件驅動多個第二驅動軸同步轉動，在對應的第二萬向節、伸縮桿和第一萬向節的傳動下，驅動第一驅動軸轉動。

15、本申請將卡盤設置于載物臺上，將同步驅動機構設置于底座上，有利于提高裝置整體的緊湊性。當升降臺沿豎直方向升降或載物臺沿水平方向滑移時，伸縮桿能夠進行適應性地伸縮，從而實現載物臺位置的調節。

16、進一步地，所述同步驅動組件包括同軸固接于所述第二驅動軸的第一同步輪，所述第一同步輪轉動設置于所述底座上；所述同步驅動組件還包括張緊包覆于多個所述第一同步輪的第一同步帶以及嚙合于所述第一同步帶的第一主動同步輪。

17、當?shù)谝恢鲃油捷嗈D(zhuǎn)動時，在第一同步帶的傳動下，多個第一同步輪同步轉動，實現多個第一驅動軸的同步驅動，進而驅動多個卡盤上的卡爪同步靠近或同步遠離卡盤的中心。

18、進一步地，所述同步驅動組件還包括與多個所述第一同步輪一一對應的多個導向同步輪，所述第一同步帶在多個所述第一同步輪和多個所述導向同步輪之間迂回設置。

19、多個導向同步輪將第一同步帶折彎，有助于增加第一同步帶在第一同步輪上的嚙合面積，從而提高傳動效率。

20、進一步地，多個所述第一同步輪均嚙合于所述第一同步帶的內側，多個所述導向同步輪均嚙合于所述第一同步帶的外側。

21、多個第一同步輪均嚙合于第一同步帶的同側，使得多個第一同步輪的轉動方向相同，從而驅動多個第一驅動軸同向轉動，進而驅動多個卡盤上的卡爪同步靠近或同步遠離卡盤的中心，且多個卡盤上的卡爪移動的速度一致，保證了夾持的同步性。

22、進一步地，所述升降臺的兩側均固定設置有位移光軸，所述升降臺兩側的位移光軸上分別滑動設置有光軸滑塊，所述載物臺固定連接于兩個所述光軸滑塊之間。

23、進一步地，所述底座上固定設置有支撐架，所述支撐架固定設置有豎直的導軌供所述升降臺滑移，所述底座上還設置有用于驅使所述升降臺升降的絲杠升降機構。

24、進一步地，所述載物臺上滑動設置有安裝座，所述卡盤固定設置于所述安裝座上；所述安裝座的滑移軌跡正交于所述載物臺的滑移軌跡。

25、進一步地，所述載物臺上開設有供所述第一驅動軸穿過的長條孔。

26、安裝座可沿水平方向滑移，配合升降臺沿豎直方向升降以及載物臺沿水平方向滑移，能夠?qū)崿F(xiàn)卡盤位置的靈活調節，以適應不同的加工需求。

27、綜上所述，本申請包括以下至少一種有益技術效果：

28、1.本申請能夠?qū)崿F(xiàn)多個卡盤的同步驅動，從而實現多工位同步夾持，有利于提高加工精度和加工效率；

29、2.通過安裝座沿水平方向滑移，配合升降臺沿豎直方向升降以及載物臺沿水平方向滑移，能夠?qū)崿F(xiàn)卡盤位置的調節，以適應不同的加工需求；在卡盤位置調整的過程中，伸縮桿能夠進行適應性地伸縮；

30、3.通過設置第一同步輪、第一同步帶、伸縮桿、第一萬向節和第二萬向節，本申請通過一個電機即可實現多個卡盤同步驅動，同時，實現卡盤和同步驅動機構在空間上的上下分離，有利于提高裝置整體的緊湊性。

技術特征：

1.一種多工位同步夾持裝置，其特征在于：包括：

2.根據權利要求1所述的一種多工位同步夾持裝置，其特征在于：所述第一驅動組件包括轉動設置于所述外殼中的驅動盤，所述驅動盤與所述第一驅動軸同軸固接；所述驅動盤的上端面開設有螺旋槽，所述卡爪的下端面設置有與所述螺旋槽嚙合的齒部。

3.根據權利要求1所述的一種多工位同步夾持裝置，其特征在于：所述同步驅動機構包括伸縮桿和分別連接于所述伸縮桿兩端的第一萬向節和第二萬向節，所述第一萬向節的兩端分別固接于所述伸縮桿和所述第一驅動軸；所述第二萬向節的一端固接于所述伸縮桿，所述第二萬向節的另一端固接有第二驅動軸；所述底座上設置有用于驅使多個所述第二驅動軸同步轉動的同步驅動組件。

4.根據權利要求3所述的一種多工位同步夾持裝置，其特征在于：所述同步驅動組件包括同軸固接于所述第二驅動軸的第一同步輪，所述第一同步輪轉動設置于所述底座上；所述同步驅動組件還包括張緊包覆于多個所述第一同步輪的第一同步帶以及嚙合于所述第一同步帶的第一主動同步輪。

5.根據權利要求4所述的一種多工位同步夾持裝置，其特征在于：所述同步驅動組件還包括與多個所述第一同步輪一一對應的多個導向同步輪，所述第一同步帶在多個所述第一同步輪和多個所述導向同步輪之間迂回設置。

6.根據權利要求5所述的一種多工位同步夾持裝置，其特征在于：多個所述第一同步輪均嚙合于所述第一同步帶的內側，多個所述導向同步輪均嚙合于所述第一同步帶的外側。

7.根據權利要求3所述的一種多工位同步夾持裝置，其特征在于：所述升降臺的兩側均固定設置有位移光軸，所述升降臺兩側的位移光軸上分別滑動設置有光軸滑塊，所述載物臺固定連接于兩個所述光軸滑塊之間。

8.根據權利要求1所述的一種多工位同步夾持裝置，其特征在于：所述底座上固定設置有支撐架，所述支撐架固定設置有豎直的導軌供所述升降臺滑移，所述底座上還設置有用于驅使所述升降臺升降的絲杠升降機構。

9.根據權利要求1所述的一種多工位同步夾持裝置，其特征在于：所述載物臺上滑動設置有安裝座，所述卡盤固定設置于所述安裝座上；所述安裝座的滑移軌跡正交于所述載物臺的滑移軌跡。

10.根據權利要求9所述的一種多工位同步夾持裝置，其特征在于：所述載物臺上開設有供所述第一驅動軸穿過的長條孔。

技術總結
本申請涉及夾持裝置領域，具體公開了一種多工位同步夾持裝置，其包括底座，底座上沿豎直方向升降設置有升降臺，升降臺上沿水平方向滑移設置有載物臺；載物臺上設置有多個卡盤，卡盤包括外殼和沿外殼徑向滑移的多個卡爪，外殼中轉動設置有第一驅動軸；卡盤還包括用于隨第一驅動軸轉動而驅使多個卡爪同步滑移的第一驅動組件；底座上設置有同步驅動機構，用于驅使多個卡盤的第一驅動軸同步轉動。本申請結構緊湊，能夠?qū)崿F(xiàn)多個卡盤的同步驅動，從而實現多工位同步夾持，有利于提高加工精度和加工效率。

技術研發人員：賈丹,侯天朋,詹勝鵬,駱小雙,楊田,馬利欣,陳奡
受保護的技術使用者：中國機械總院集團武漢材料保護研究所有限公司
技術研發日：
技術公布日：2025/4/24
