本實用新型涉及制漿造紙技術領域，特別是涉及一種制漿造紙系統中膠粘物的捕獲裝置。

背景技術：
當前的制漿造紙工業面臨著一個日益嚴重的問題是：如何控制混入紙漿中的膠粘物沉積對生產過程和產品質量的不良影響。這些膠粘物主要來自三個方面：一是造紙纖維中本來就存在的親脂性物質，如脂肪酸、樹脂酸、脂肪酸酯、甾醇和甾醇酯等；二是以廢紙?jiān)旒垥r(shí)，廢紙本身引入的涂布粘合劑、印刷油墨、熱熔膠、壓敏膠等物質；三是制漿造紙過程中添加的某些化學藥品，如增強劑、施膠劑、消泡劑和填料等。當膠粘物沉積在成形網上，會產生堵塞網孔，造成濾水困難，增加停機清洗時間等問題；如果沉積在壓榨毛布和壓輥上，會縮短毛布使用壽命，并影響紙頁濾水；如果膠粘物粘附在烘缸表面，會造成紙頁斷頭或者形成紙洞、紙孔；如果膠粘物殘留在紙頁中，會形成污點，增加紙??；如果膠粘物聚集在白水中，成為“陰離子垃圾”，影響陽離子型助劑的使用效果，阻礙白水的循環回用。因此，制漿造紙工業應用各種方法來控制膠粘物所帶來的不良影響。這些方法主要有機械法和化學法，此外還有生化法等。其中，機械法是應用過篩、除渣、洗滌、浮選等工藝將膠粘物顆粒從造紙漿料中分離出來；或者應用揉搓、分散等工藝來減小膠粘物顆粒的粒徑，從而減低膠粘物的危害性?；瘜W(xué)法是在造紙漿料里加入分散劑、定著劑、脫粘劑、吸附劑等不同功能的化學試劑，以降低膠粘物染物的危害性；或者直接把清洗劑或者保潔劑應用于制漿造紙?jiān)O(shè)備的表面，如成形網、壓榨毛毯、烘缸和干網、等等，以清除沉積在這些設備表面的膠粘物，或者阻止膠粘物在這些設備的表面上沉積。生化法是用生物酶取代化學品來降解或者鈍化膠粘物中的某些主要成份，從而削弱膠粘物的危害性。比如，用脂肪水解酶可以降解膠粘物中的脂肪酸酯，用聚酯水解酶可以水解膠粘物中的聚醋酸乙烯酯，而用酰胺酶可以水解膠粘物中的聚酰胺熱熔膠。制漿造紙系統中的膠粘物根據它們的顆粒尺寸可分為兩大類：尺寸>0.10mm或者>0.15mm的為大膠粘物(macrostickies)，反之，小于這個尺寸的為微細膠粘物(microstickies)。而根據膠粘物生成方式，又可以分為原生膠粘物(primarystickies)和次生膠粘物(secondarystickies)。原生膠粘物指那些直接從制漿造紙的原料中帶來的膠粘物；而次生膠粘物則是分散的或者溶解的膠粘物重新聚集或者與造紙漿料中的其他組份(如施膠劑、增強劑、助留助濾劑、消泡劑等造紙助劑)結合而形成的。大膠粘物一般情況下可以用過篩和除渣等方法除去，微細膠粘物除了可以用洗滌的方法去除掉一部分外，往往還需要用化學法或者生化法來控制它們的危害性。為了有效地控制在制漿造紙過程中膠粘物的危害，人們往往需要從制漿造紙系統中收集膠粘物顆粒，分析它們的物理特征和化學成份，評估紙漿的受污染的程度，為制定膠粘物處理方案提供依據。關于從紙漿中收集膠粘物顆粒的方法，目前最常用的方法是使用機械篩把紙漿中的膠粘物顆粒和纖維分開。比如，美國制漿造紙協會(TAPPI)的分析紙漿中“大膠粘物”的方法T277om-07(Macrostickiescontentinpulp:the“pick-up”method)、國際脫墨工業協會(InternationalAssociationofDeinkingIndustry)的方法IngedeMethod4(AnalysisofMacrostickiesinPulps)，以及國際標準15360-2(RecycledPulp-EstimationofStickiesandPlastics-Part2：ImageAnalysisMethod)，都規定：用篩縫為0.1mm或者0.15mm的條縫篩來分離紙漿中的“大膠粘物”。但是，這個方法只限于能檢測大粒徑大于0.1mm或者0.15mm的大膠粘物顆粒，對于粒徑小于參數的微小膠粘物顆粒則不在這個方法的測定范圍。此外，該方法用機械篩的裝置來分離造紙漿料中的膠黏物顆粒，效率低，設備笨重，不利于攜帶。美國專利號US9280726講述了一種紙漿/白水中大膠粘物在線分析器和方法。根據這一方法，首先用一個漿料分類器把紙漿/白水中的大膠粘物顆粒分離出來，然后把膠粘物顆粒懸浮液在水中，并用照相機拍攝懸浮在水中的膠粘物顆粒圖像，最后用計算機軟件分析圖像中膠粘物顆粒的數量和總量。這個方法也是只限于測定大膠粘物，而不能測定微細膠粘物。而且，這一方法也是用機械裝置來分離造紙漿料中的膠粘物顆粒，具有設備笨重和昂貴的缺點。美國專利號US8160305講述了一種用于測量制漿造紙漿料中顆粒污染物測定的方法和裝置。根據這一方法，首先，將一片基質插入到造紙漿料中一定時間后，取出基質，用一成像系統捕捉沉淀在基質上的顆粒污染物圖像，然后對圖像中的顆粒進行計數和測量，最后在漿料中加入抑制劑處理污染物。這一方法使用的成像系統包括光學掃描儀、數字或膠片攝像機、或者與反射顯微鏡配合使用的數字或膠片攝像機。但是，這一方法不涉及如何區分造紙漿料中不同顏色的污染物顆粒。并且，這一方法還有一個明顯的缺陷：使用“插入”的方式使基質懸掛在紙漿里，基質難于經受住紙漿流動所產生的較大的剪切力。比如，根據這一專利的描述，基質是插在的樣品室(samplingchamber)的中間部分。為了減少漿液的流動時對基質的沖擊，基質在的樣品室里不得不采取與漿液流向平行的取向。這種取向不利于基質與漿樣的充分接觸，影響了基質捕捉膠粘物的效率。美國專利號US7842165(中國專利號CN101802605B)描述了一種用石英晶體微量天平(QCM)來測定造紙工業過程中膠粘物的沉積速率。根據這一方法，用一種不溶脹的環氧樹脂或者含硅聚合物作為傳感器的表面涂層，可以提高傳感器感應膠粘物的靈敏度。但是，總的來說，迄今為止，所有的膠粘物測定方法，不論是基于何種原理，都存在著某些嚴重的缺陷，比如，或者是所用的儀器設備太笨重或者太昂貴，或者是分析程序太繁瑣或者太費時，或者是分析結果缺乏足夠好的準確度和精確度等等。由于這些原因，很難用這些方法作為日常檢測手段來監測制漿造紙系統中膠粘物的變化情況。還有，在現有的方法中，幾乎沒有一個方法涉及對單個膠粘物顆粒進行分析鑒定。此外，目前還很少人注意到保存膠粘物顆粒樣為實物檔案資料的價值。因此，十分有必要發明一種高效率、經濟和使用方便的裝置和方法來捕獲制漿造紙系統的膠粘物顆粒，以便為日常監測該系統膠粘物的情況隨時提供樣品。而且，如果需要的話，用這種裝置和方法收集到的膠粘物顆可以為分析和鑒定單個膠粘物顆提供樣品，或者，為保存制漿造紙過程的記錄提供易于保存和保管的實物資料。

技術實現要素：

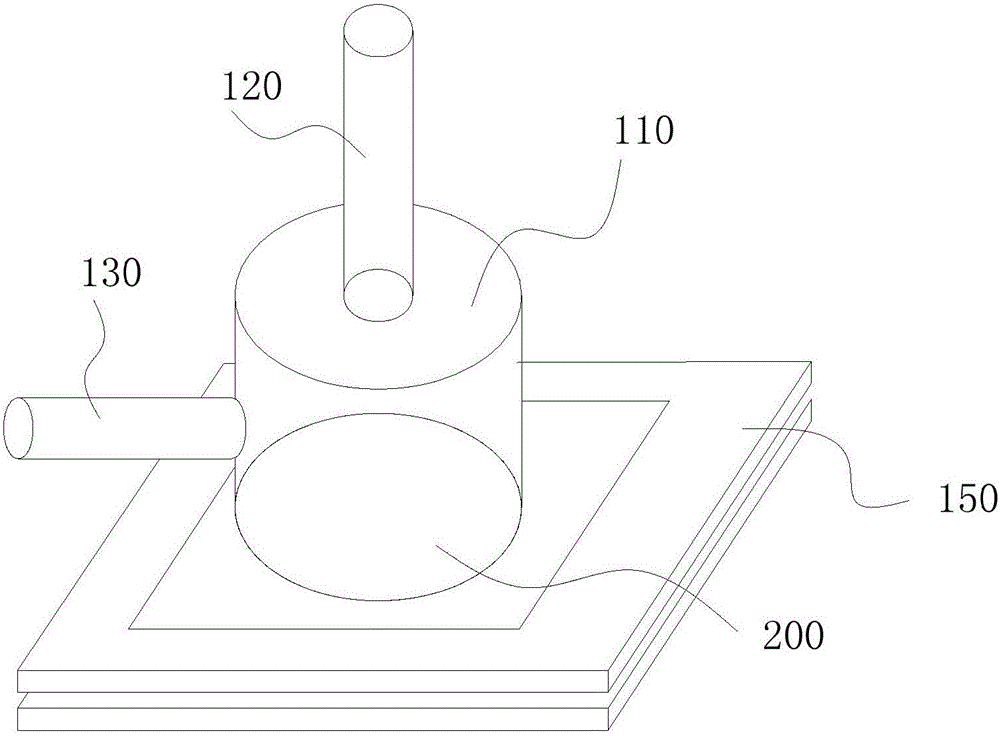

基于此，有必要針對上述問題，提供一種制漿造紙系統中膠粘物的捕獲裝置，采用該裝置，能夠較好的捕獲制漿造紙系統中包括大膠粘物和微細膠粘物等的各種膠粘物，達到廣泛監測的目的。一種制漿造紙系統中膠粘物的捕獲裝置，包括反應容器，包括用于容納造紙漿液的容納腔體；吸附試件，具有吸附表面，用于吸附流經該吸附試件的造紙漿液中的顆粒狀的膠粘物，所述吸附試件的吸附表面位于所述容納腔體內。上述制漿造紙系統中膠粘物的捕獲裝置，用吸附的方法從制漿造紙系統的漿液里分離出顆粒狀的膠粘物。用吸附的方法來捕獲造紙漿樣中的顆粒狀的膠粘物，可以避免因使用機械分離法或者化學抽提法所帶來的一系列麻煩。比如說，用機械分離法需要用笨重的分離篩，而且費時耗力；而用化學抽提法往往需要用有燃燒性和/或揮發性的有機溶劑，而且程序也相當繁瑣，結果缺乏代表性。并且，采用上述制漿造紙系統中膠粘物的捕獲裝置，以反應容器為吸附試件提供支撐，能夠經受來自各個方向造紙漿液流動的沖擊，可以加速造紙漿液中的顆粒狀的膠粘物的吸附過程，縮短吸附反應時間，顯著地提高顆粒狀的膠粘物的捕獲效率，同時也改善實驗結果的重現性。在其中一個實施例中，所述吸附試件為允許可見光透過的透明吸附試件。本發明人在研究中認識到，造紙漿液中的膠粘物往往不是單一的顏色，而是五顏六色的。這些不同顏色的顆粒狀的膠粘物往往是由于它們來源不同和性質不同造成的。如果只用單個背景來獲取顆粒狀的膠粘物的圖像，可能會損失掉那部分與背景顏色相似的顆粒狀的膠粘物。比如，如果只用黑色的背景來掃描顆粒狀的膠粘物圖像，黑色或者深顏色的顆粒可能就無法顯現出來；反之，如果只用白色的背景來掃描顆粒狀的膠粘物，白色或者淺顏色的顆?？赡芫蜁?huì)損失掉。因此，在上述研究基礎上，上述裝置，選用透明的吸附試件吸附造紙漿液中的顆粒狀的膠粘物，隨后獲取上述透明的吸附試件在至少兩種預設背景顏色條件下的圖像，能夠提高的監測膠粘物的精度和靈敏度。如分別用黑色和白色的背景掃描顆粒狀的膠粘物圖像，就可以把淺色和深色兩部分的顆粒狀的膠粘物都包括進來。因此，上述方法通過獲取顆粒狀的膠粘物在不同顏色背景下的圖像，能夠測定制漿造紙系統中各種膠粘物，具有監測效果好的優點。在其中一個實施例中，所述吸附試件為薄膜狀或薄片狀，該吸附試件包括支撐層和涂覆于該支撐層表面的吸附層。薄膜或薄片形式的吸附試件，便于在不同顏色的背景下獲取圖像。在其中一個實施例中，所述支撐層的材料選自：所述支撐層選自：無色透明的聚甲基丙烯酸甲酯層、聚碳酸酯層、聚對苯二甲酸乙二醇脂層、聚苯乙烯層、聚氯乙烯層、聚丙烯層和聚乙烯層中的至少一種，所述吸附層選自：聚丙烯酸酯層、丁苯膠乳層、聚醋酸乙烯酯層、聚丁二烯層、聚異戊二烯層、乙烯乙酸乙烯酯層、環氧丙烯酸酯層、苯乙烯丙烯酸層、聚乙烯醇層、天然橡膠層、樹脂酸層、脂肪酸酯層、萜烯樹脂層、動物蠟層、植物蠟層和石蠟層中的至少一種。上述透明高分子材料制成的支撐層，具有透光性好和機械度高的特點。上述吸附層對于造紙漿液里的膠粘物有特別的親合力，能夠從漿液里迅速地吸附顆粒狀的膠粘物。在其中一個實施例中，如所述制漿造紙系統是以回收瓦楞箱紙(即OCC)為主要原料，則所述吸附層選自：聚丙烯酸酯層、聚醋酸乙烯酯層、和乙烯乙酸乙烯酯層中的至少一種；如所述制漿造紙系統是以回收雜志紙為主要原料，則所述吸附層選自：丁苯膠乳層、聚醋酸乙烯酯層、和乙烯乙酸乙烯酯層中的至少一種；如所述制漿造紙系統是以混合回收辦公廢紙和/或報紙為主要原料，則所述吸附層選自：環氧丙烯酸酯層、苯乙烯丙烯酸層、和聚丙烯酸酯層中的至少一種；如所述制漿造紙系統是以化學漿、機械漿和/或化學機械漿為主要原料，則所述吸附層選自：樹脂酸層、脂肪酸酯層、和萜烯樹脂層中的至少一種。吸附試件對顆粒狀的膠粘物的吸附力主要取決于膠粘物和吸附層各自的化學成份。根據相似相溶的原理，如果膠粘物和吸附層有類似的化學成份，或者說，它們的化學成份有類似的性質，那么，吸附試件對顆粒狀的膠粘物的吸附力就強。因此，按照上述設置，選用與制漿造紙系統中所要監測的顆粒狀的膠粘物有較好吸附能力的吸附層材料，具有較好的吸附效果。在其中一個實施例中，所述吸附試件固定于所述容納腔體底部，且所述吸附試件以吸附表面朝向所述容納腔體內部空腔。將吸附試件固定于所述容納腔體底部，使吸附試件具有足夠的支撐，能夠經受來自各個方向漿液流動的沖擊。并將吸附試件以吸附表面朝向所述容納腔體內部空腔，可以進一步促進吸附試件與造紙漿液的吸附反應發生。在其中一個實施例中，所述反應容器還包括進液管和出液管，所述容納腔體為密閉容納腔體，其上設有進液口和出液口，所述進液管與所述進液口連通，所述出液管與所述出液口連通，所述進液口設于所述容納腔體的上部，所述出液口設于所述容納腔體的側壁；或者所述反應容器還包括用于促使容納腔體內造紙漿液保持流動的攪拌器。利用具有進液管和出液管的反應容器，可進行在線吸附反應，即從預定取樣點引出一股造紙漿液支流，從進液管引入反應容器內，并且維持所述造紙漿液流經吸附試件表面，使其發生吸附反應，隨后再將造紙漿液由出液管排走。利用包括攪拌器的反應容器，可進行離線吸附反應，即取預定取樣點的造紙漿液，置于上述反應容器內，以機械攪拌的方式保持反應容器內的造紙漿液在流動狀態下與所述吸附試件反應。在其中一個實施例中，所述容納腔體包括筒狀的筒體、試件架和底座，所述底座可拆卸式的安裝于所述筒體底部，所述試件架通過所述底座夾緊固定于所述筒體和所述底座之間，所述試件架上設有用于固定吸附試件的吸附安裝區域。通過上述設置，以試件架為吸附試件提供對抗造紙漿液沖擊的支撐，并通過底座和筒體可拆卸式的安裝，可方便得將試件架固定于所述容納腔體內，從而將吸附試件安裝于所述容納腔體內。在其中一個實施例中，所述容納腔體的溶劑為20ml-20000ml；所述吸附試件可發生吸附反應的表面面積為0.25cm2-600cm2。與現有技術相比，本實用新型具有以下有益效果：本實用新型的一種制漿造紙系統中膠粘物的捕獲裝置，吸附的方法從制漿造紙系統的漿液里分離出顆粒狀的膠粘物，具有操作簡便，結果準確可靠的優點。并且，以反應容器為吸附試件提供支撐，能夠經受來自各個方向造紙漿液流動的沖擊，可以加速造紙漿液中的顆粒狀的膠粘物的吸附過程，縮短吸附反應時間，顯著地提高顆粒狀的膠粘物的捕獲效率，同時也改善實驗結果的重現性。并且，該裝置還可選用透明的吸附試件吸附造紙漿液中的顆粒狀的膠粘物，隨后獲取上述透明的吸附試件在至少兩種預設背景顏色條件下的圖像，能夠提高的監測膠粘物的精度和靈敏度。如分別用黑色和白色的背景掃描顆粒狀的膠粘物圖像，就可以把淺色和深色兩部分的顆粒狀的膠粘物都包括進來。因此，上述方法通過獲取顆粒狀的膠粘物在不同顏色背景下的圖像，能夠測定制漿造紙系統中各種膠粘物，具有監測效果好的優點。附圖說明圖1為本實用新型中用于離線反應的捕獲裝置結構示意圖；圖2為本實用新型中用于在線反應的捕獲裝置結構示意圖；圖3為本實用新型中底座可拆卸式的捕獲裝置結構示意圖；圖4為本實用新型中圖像采集裝置的結構示意圖；圖5為本實用新型中平板式背景平臺的結構示意圖；圖6為本實用新型中圓盤式背景平臺的結構示意圖；圖7為本實用新型中傳送帶式背景平臺的結構示意圖；圖8為實施例3中吸附試件上顆粒狀的膠粘物圖像。其中：110.容納腔體；111.筒體；112.底座；120.進液管；130.出液管；140.攪拌器；150.試件架；151.上底座板；152.下底座板；160.密封圈；200.吸附試件；310.圖像采集器；320.背景平臺；321.背景平板；322.背景轉盤；323.轉軸；324.轉動輥；325.背景帶；329.背景面；330.光源；410.淺色顆粒狀的膠粘物；420.深色顆粒狀的膠粘物。具體實施方式為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本實用新型的公開內容的理解更加透徹全面。需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連通”另一個元件，它可以是直接連通到另一個元件或者可能同時存在居中元件。除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。本文所使用的術語“和/或”包括一個或多個相關的所列項目的任意的和所有的組合。一種制漿造紙系統中膠粘物的捕獲裝置，包括反應容器和吸附試件。所述反應容器包括用于容納造紙漿液的容納腔體；所述吸附試件固定于所述容納腔體內，用于吸附流經該吸附試件的造紙漿液中的顆粒狀的膠粘物，所述吸附試件的吸附表面位于所述容納腔體內。適用于本實用新型的制漿過程包括但不限于：各種化學漿、各種機械漿和化學機械漿、以及各種廢紙回收紙漿。適用于本實用新型的造紙過程包括但不限于：包裝用紙、箱紙板、瓦楞原紙、生活用紙、新聞紙、未涂布印刷書寫紙、涂布印刷紙、白紙板、以及各種特種紙及紙板。本發明人在研究中注意到，造紙漿液中的膠粘物往往不是單一的顏色，而是五顏六色的，比如包括紅色的，藍色的，黃色的，綠色的，黑色的或者深顏色的，白色的或者淺顏色的等等。這些不同顏色的顆粒狀的膠粘物往往是由于它們來源不同和性質不同造成的。如果只用單個背景來獲取顆粒狀的膠粘物的圖像，可能會損失掉部分與背景顏色相似的顆粒狀的膠粘物。比如，如果只用黑色的背景來掃描顆粒狀的膠粘物圖像，黑色或者深顏色的顆?？赡芫蜔o法顯現出來；反之，如果只用白色的背景來掃描顆粒狀的膠粘物，白色或者淺顏色的顆粒可能就會損失掉。因此，在上述研究基礎上，優選的，所述吸附試件為允許可見光透過的透明薄膜。選用透明的吸附試件吸附造紙漿液中的顆粒狀的膠粘物，隨后獲取上述透明的吸附試件在至少兩種預設背景顏色條件下的圖像，能夠提高的監測膠粘物的精度和靈敏度。如分別用黑色和白色的背景掃描顆粒狀的膠粘物圖像，就可以把淺色和深色兩部分的顆粒狀的膠粘物都包括進來。因此，本發明的方法通過獲取顆粒狀的膠粘物在不同顏色背景下的圖像，能夠測定制漿造紙系統中各種膠粘物，具有監測效果好的優點。本實用新型的制漿造紙系統中膠粘物的捕獲裝置，適用于捕獲各種顏色顆粒狀的膠粘物，比如包括紅色的，藍色的，黃色的，綠色的，黑色的或者深顏色的，白色的或者淺顏色的等等。并且適用的顆粒狀的膠粘物的尺寸包括粒度小于0.15mm或者0.1mm的微細顆粒狀的膠粘物，和粒度大于0.1mm或者0.15mm的大顆粒狀的膠粘物。由于制漿造紙系統中的膠粘物沒有固定的化學組成，其化學成分應造紙?jiān)牧喜煌蜕a(chǎn)工藝不同而有很多的變化，但本實用新型的捕獲裝置也適用于捕獲絕大多數制漿造紙過程中所遇到的顆粒狀的膠粘物。這些膠粘物來源包括但不限于下列物質：壓敏膠、熱熔膠、各種天然和合成膠黏劑、涂布粘合劑、殘余油墨、天然樹脂、造紙用的消泡劑、施膠劑、或者增強劑，以及這些物質與細小纖維和/或者無機顆粒結合在一起的混合物。其中的無機顆粒進一步包括：高嶺土、滑石粉、膨潤土、碳酸鈣、二氧化鈦、或者合成硅酸鹽等物質。上述預定取樣點為根據捕獲的目的和要求以及制漿造紙系統的工藝流程特點，在系統不同部位選擇的數個取樣點。這里所述的制漿造紙系統包括從制漿階段到紙頁烘干部的各個階段。有些系統制漿部分和造紙部分是分開的，有的則是聯在一起的，均可適用于本實用新型的捕獲裝置。上述取樣點包括但不限于制漿造紙系統如下的部位：碎漿機出口、高濃和低濃除渣器、粗篩和精篩機、纖維分級篩、紙漿濃縮機、磨漿機、熱分散機、漂白塔、浮選脫墨設備、氣浮池、卸料塔、儲漿塔、成漿池、沖漿槽、壓力篩、成形網、流漿箱。本項發明所述的漿液包括但不限于取自這些取樣點的進料口、出料口、排渣口和/或者這些取樣點內部的造紙漿液，渣漿、濾出液、白水，等等。而具體取樣點的確定首先取決于捕獲膠粘物的目的和要求。有的捕獲任務是為了監測整個制漿造紙系統中膠粘物的分布情況，有的只是為了監測某個制漿造紙階段的運行效率或者膠粘物去除率。對于前者來說，取樣點要分布整個系統的各個主要環節，而后者則只需要在要監測的部位周圍確定少數取樣點就夠了。取樣點的確定還取決于制漿造紙的工藝流程。不同的制漿造紙系統的工藝流程有著相當大差別。比如同樣是OCC造紙系統，有的從碎漿機到流漿箱，中間包括許多階段，如纖維分級篩、多段精篩、除渣、濃縮機、磨漿機、熱分散，等等，有的只經過簡單的除渣和粗篩。顯然，如果要監測整個系統膠粘物的分布情況，前者的取樣點要比后者多。應用本實用新型的捕獲裝置來捕獲一個制漿造紙系統中顆粒狀的膠粘物時，當確定了取樣點之后，下一步是用吸附的方法將每一個取樣點的漿液中的顆粒狀的膠粘物分離出來。為了達到吸附顆粒狀的膠粘物的目的，吸附試件僅需具有能夠吸附顆粒狀的膠粘物的表面即可，其形狀、大小可根據具體要求設計。但是，考慮到實操中的便利性和可行性，優選的，所述吸附試件為薄膜狀或薄片狀，該吸附試件包括支撐層和涂覆于該支撐層表面的吸附層。更優選的，所述支撐層選自：無色透明的聚甲基丙烯酸甲酯(PMMA)層、聚碳酸酯(PC)層、聚對苯二甲酸乙二醇脂(PET)層、聚苯乙烯層(PS)層、聚氯乙烯(PVC)層、聚丙烯(PP)層和聚乙烯(PE)層中的至少一種，所述吸附層選自：聚丙烯酸酯(PA)層、丁苯膠乳(SBR)層、聚醋酸乙烯酯(PVAc)層、聚丁二烯(PBD)層、聚異戊二烯(PIP)層、乙烯乙酸乙烯酯(EVA)層、環氧丙烯酸酯(EA)層、苯乙烯丙烯酸(PSAA)層、聚乙烯醇(PVA)層、天然橡膠層、樹脂酸層、脂肪酸酯層、萜烯樹脂層、動物蠟層、植物蠟層、和石蠟層中的至少一種。上述透明高分子材料制成的支撐層，具有透光性好和機械強度高的特點。上述吸附層對于造紙漿液里的膠粘物有特別的親合力，能夠從漿液里迅速地吸附顆粒狀的膠粘物。上述包括支撐層和吸附層的吸附試件可通過多種方法制備得到，在將吸附層材料涂抹在支撐層時，可采用溶劑涂布、乳膠涂布、或者熱熔膠涂布的方法。其中，溶劑涂布法是將吸附層材料溶解在有機溶劑中，然后將所得到的溶液均勻地涂抹在支撐層表面。待溶劑揮發以后，進一步裁成所需的尺寸，便做成了一個吸附試件。乳膠涂布法是將吸附層材料乳化在水里，然后將所得到的乳液涂抹在支撐層的表面，干燥之后，便可做成吸附試件。熱熔涂布法是在沒有水或者有機溶劑參與的情況下，將吸附層材料加熱升溫，使之成為具有一定流動性的液體，然后再將此熔融的液體涂抹在支撐層的表面，隨即冷卻，使涂層凝固。合適的吸附層厚度可選擇1μm-100μm范圍之間，更為合適的吸附層厚度在5μm-50μm之間。根據本實用新型的要求，所述吸附試件往往還可以用市場現有的各種膠帶或膠膜產品來替代。這是因?yàn)檫@些產品大多具備了本實用新型所描述的吸附試件的基本特征。這些特征包括合適的支撐層和吸附層。許多這類產品的支撐層(即支持介質)是用無色透明的高分子材料制成的，厚度通常在0.05mm至0.5mm范圍之間，寬度從數毫米至一米以上，長度可達幾十米，甚至上百米。而且，這些產品的吸附層(即粘性涂層)往往含有本實用新型中吸附層所需要的成份。合適的產品包括但不限于：BOPP膠帶，PE膠帶，PET膠帶，OPP膠帶，PVC膠帶等等。一般來說，吸附試件對顆粒狀的膠粘物的吸附力主要取決于膠粘物和吸附層各自的化學成份。根據相似相溶的原理，如果膠粘物和吸附層有類似的化學成份，或者說，它們的化學成份有類似的性質，那么，吸附試件對顆粒狀的膠粘物的吸附力就強。因此，優選的，如所述制漿造紙系統是以回收瓦楞箱紙(即OCC)為主要原料，則所述吸附層選自：聚丙烯酸酯層、聚醋酸乙烯酯層、和乙烯乙酸乙烯酯層中的至少一種；如所述制漿造紙系統是以回收雜志紙為主要原料，則所述吸附層選自：丁苯膠乳層、聚醋酸乙烯酯層、和乙烯乙酸乙烯酯層中的至少一種；如所述制漿造紙系統是以混合回收辦公廢紙和/或報紙為主要原料，則所述吸附層選自：環氧丙烯酸酯層、苯乙烯丙烯酸層、和聚丙烯酸酯層中的至少一種；如所述制漿造紙系統是以化學漿、機械漿和/或化學機械漿為主要原料，則所述吸附層選自：樹脂酸層、脂肪酸酯層、和萜烯樹脂層中的至少一種。按照上述設置，選用與制漿造紙系統中所要捕捉的顆粒狀的膠粘物有較好吸附能力的吸附層材料，具有較好的吸附效果。可以理解的，在取樣步驟中，僅需使造紙漿液流經所述吸附試件表面，即可將顆粒狀的膠粘物吸附，而常規技術中，通常為了減少造紙漿液的流動對取樣設備的沖擊，不得不采用取樣設備與造紙漿液流向平行的取向。但是，這種取向不利于造紙漿液與取樣設備的充分接觸，影響了取樣設備對膠粘物的捕捉效率。優選的，使造紙漿液與所述吸附試件表面呈45-90度的角度流向所述吸附試件，可以使造紙漿液與吸附試件充分接觸，從而加速了顆粒狀的膠粘物在吸附試件表面的吸附過程。對于如何取樣，可根據捕獲目的和要求設置，僅需達到使足夠量的造紙漿液流經吸附試件，使取樣具有代表性即可。例如，可采用如下膠粘物捕獲裝置，該膠粘物捕獲裝置包括反應容器和吸附試件，所述反應容器包括用于容納造紙漿液的容納腔體，所述吸附試件的吸附表面位于所述容納腔體內。可以理解的，使用該膠粘物捕獲裝置時，還需要一些必要的外圍輔助設備；這些外圍設備包括但不限于：必要的管道、管道接口、管道閥門、流體泵、流量計、機械攪拌設備或者振搖設備等等。利用該膠粘物捕獲裝置，能夠提高膠粘物捕捉效率，并且該捕獲裝置結構簡單、造價低廉，而且操作簡便。因而可以同時使用多個這樣的捕獲裝置來捕捉一個制漿造紙系統中多個紙取樣點的造紙漿液品里的膠粘物，從而降低了日常監測制漿造紙系統膠粘物分布情況的成本和操作難度。對于容納造紙漿液的容納腔體的體積，可以理解的，如采用離線反應的方式，需要較大的容納腔體以保證取樣的代表性，如采用在線反應的方式，則相對來說較小的容納腔體即可滿足需求。本實用新型中，容納腔體的體積選自20ml-20000ml的范圍之間，較為合適的容納腔體體積選自50ml-5000ml的范圍之間，更為合適的容納腔體體積選自100ml-2000ml的范圍之間。且容納腔體的形狀選自圓柱形、橢圓柱形、正方柱形、長方柱形、或者任何合適的幾何形狀均可，較為合適的容納腔體形狀選自圓柱形或者正方柱形。制作該容納腔體的材料選自金屬、玻璃和/或塑料，較為合適的反應容器材料選自塑料。可以理解的，本實用新型使用的吸附試件可以安裝在容納腔體內的任何位置，只要吸附試件有足夠支撐，能夠經受來自各個方向漿液流動的沖擊，以保證在吸附反應時吸附試件的吸附表面能與造紙漿液充分地接觸即可，但是，比較合適的位置是把吸附試件安裝在容納腔體的底部，與容納腔體的底部平行，并且使吸附表面面向容納腔體的內部，這樣可以保證在吸附反應時造紙漿液與吸附試件的吸附層充分地接觸，提高膠粘物的吸附效率。從實用的角度看，吸附試件可直接安裝在容納腔體底部的一個開口下方。此開口的形狀與吸附試件大體相同，但尺寸略小一些。為了增加吸附試件的機械承受力，在吸附試件下方可以再加一塊支撐板。安裝吸附試件的另一種方法是：先將吸附試件以一個框架固定起來，然后把帶有吸附試件的框架安裝在容納腔體的底部。用來固定吸附試件的框架的形狀與吸附試件大體相當，外圍尺寸比吸附試件略大，但中間的開口比吸附試件略小。優選的框架應該有上下兩片。這樣可以把吸附試件夾在兩片框架之間。而為了使顆粒狀的膠粘物與吸附試件具有足夠的吸附反應區域，本實用新型所使用的吸附試件的面積在0.25cm2-600cm2的范圍之間，較為合適的吸附試件面積選自2cm2至100cm2d的范圍之間，更為合適的吸附試件面積選自從5cm2至50cm2的范圍之間。吸附試件的形狀選自正方形、長方形、圓形、橢圓形、或者任何合適的幾何形狀均可。對于取樣方案，包括離線反應和/或在線反應，所述離線反應為：取預定取樣點的造紙漿液，置于一預先安裝了吸附試件的反應容器內，保持反應容器內的造紙漿液在流動狀態下與所述吸附試件反應。例如，可以機械攪拌、振搖、轉動、和/或翻轉的方式保持造紙漿液流動。以離線反應取樣時，可用圖1所示的膠粘物捕獲裝置取樣，該捕獲裝置包括反應容器和吸附試件，所述反應容器包括用于容納造紙漿液的容納腔體110，所述吸附試件200的吸附表面位于所述容納腔體110內。所述反應容器還應包括用于促使容納腔體110內造紙漿液保持流動的攪拌器140。具體為：反應容器的容納腔體110是一個兩頭敞開的圓筒。容納腔體110的底部由上、下兩片底座板組成。上底座板151與容納腔體的底部相連，并且該上底座板151的中間有開口，上底座板151的開口可以是圓形，正方形，長方形，或者其他形狀；其面積可以等于或小于反應容器的內橫截面積。下底座板152則是通過固定螺絲或者其它方法固定在上底座板151的下方。吸附試件200被夾在上、下兩片底座板之間，并且它的吸附層面向反應容器內部。在吸附試件200的上方配有一臺槳式攪拌器140，并且攪拌軸與吸附試件表面垂直。吸附反應時，由于吸附層的化學吸引力和攪拌作用產生的機械推動力的雙重作用，加速和加強了漿液里的顆粒狀的膠粘物在吸附試件表面的吸附，因而提高了捕獲顆粒狀的膠粘物的效率。所述在線反應為：從預定取樣點引出一股造紙漿液支流，并且維持所述造紙漿液流經吸附試件表面，使其發生吸附反應。以在線反應取樣時，可用圖2所示的膠粘物捕獲裝置取樣，該捕獲裝置包括反應容器和吸附試件，所述反應容器包括用于容納造紙漿液的容納腔體110，所述吸附試件200的吸附表面位于所述容納腔體110內。所述反應容器還包括進液管120和出液管130，所述容納腔體110為密閉容納腔體，其上設有進液口和出液口，所述進液管120與所述進液口連通，所述出液管130與所述出液口連通，所述進液口設于所述容納腔體110的上部，例如頂部或者側壁上方，所述出液口設于所述容納腔體110的側壁。該反應容器的底部結構與圖1所示的裝置基本相同。吸附反應時，從制漿造紙系統中引出一股支流漿液經過進料口流入吸附反應容器內，與吸附層接觸之后從出料口流出。由于吸附層的化學吸引力和漿液流動產生的機械推動力的雙重作用，加速和加強了漿液中顆粒狀的膠粘物在吸附試件表面的吸附，因而提高了捕獲顆粒狀的膠粘物的效率。為了便于安裝吸附試件，吸附反應容器的底部可以是敞開的或者有一個開口，另外還附有一個可裝卸的底座。例如，所述容納腔體包括筒狀的筒體、試件架和底座，所述底座可拆卸式的安裝于所述筒體底部，所述試件架通過所述底座夾緊固定于所述筒體和所述底座之間，所述試件架上設有用于固定吸附試件的吸附安裝區域。具體可如圖3所示,該裝置的容納腔體主要由圓筒狀的筒體111和圓盤狀的底座112組成。使用時，先將吸附試件200安裝在一個圓形的試件架150上，然后把此試件架150安裝在容納腔體的底座112上，再裝上密封圈160，最后通過螺紋連接將筒體111安裝在底座112上。圓形試件架150的面積和形狀與筒體111底部外橫截面相同，但中間有一個開口。開口的形狀可以是圓形，正方形，長方形，或者其他形狀；其面積略小于吸附試件，以便吸附試件可以覆蓋整個開口?？梢岳斫獾?，膠粘物與吸附試件發生吸附反應需要一定的反應時間，合適的吸附反應的反應時間選自5秒-4小時之間，較為合適的吸附反應時間選自10秒-20分鐘的范圍之間，更為合適的吸附反應時間選自20秒-10分鐘的范圍之間。所需吸附反應時間的長短主要取決于漿液的濃度和吸附反應的溫度。這里所說的漿液濃度是指漿液中固體干重百分含量，本實用新型中所述的紙漿濃度或漿液濃度等均是指漿液中固體干重百分含量。而適合的造紙漿液濃度范圍在0.05％-10％之間，較為合適的漿液濃度范圍是0.2％-5％之間，更加合適的漿液濃度范圍是0.5％-4％之間。漿液濃度太低時，顆粒狀的膠粘物的吸附反應速率慢，影響吸附效率；反之，如果漿液濃度太高，漿液在反應容器里的流動性差，也不利于顆粒狀的膠粘物的吸附。適合的吸附反應溫度范圍在1℃-99℃之間，較為合適的反應溫度范圍是10℃-60℃之間，更加合適的反應溫度范圍是20℃-50℃之間。造紙漿液的溫度太高或者太低都不利于顆粒狀的膠粘物在吸附試件表面的吸附。在吸附反應結束后，吸附了顆粒狀的膠粘物的吸附試件經過適當?shù)牧芟矗コ街谠嚰系睦w維和無關雜物，并干燥后，就可用于進一步的用途。這些進一步的用途包括但不限于：用圖像采集和處理技術或者重量分析法來分析漿液里膠粘物的相對含量；用光學顯微鏡觀察顆粒狀的膠粘物的形態、顏色、大小等特征；用相應的化學分析技術，如顯微紅外光譜儀和激光顯微拉曼光譜儀，來鑒定單個顆粒狀的膠粘物的化學組份；或者，作為制漿造紙生產過程的實物資料存檔保管，以便將來復查。在本發明中，以圖像采集和處理技術來分析漿液里膠粘物的相對含量，具體為獲取上述吸附試件在至少兩種預設背景顏色條件下的圖像；并且進一步用圖像處理系統來分析和測量中顆粒狀的膠粘物的數量和大小等性質。最后，列出各個取樣點顆粒狀的膠粘物的相對含量，從而得到膠粘物在所述制漿造紙系統中的分布情況?？梢岳斫獾?，采用本實用新型的捕獲裝置直接得到的是造紙漿液中有害部分的膠粘物顆粒，而不是全部膠粘物。對于一個制漿造紙系統來說，并非系統中的所有膠粘物都會對造紙生產過程造成危害。比如，當膠粘物經過膠粘物控制劑處理之后，其表面的化學性質發生了變化，因而不再會沉積在紙機的表面對生產造成危害。所以，從實用的角度看，監測系統中的膠粘物全量意義并不大。有效的監測應該是集中在監測膠粘物中的有害部分，也就是說，集中監測對造紙生產過程會造成危害的那部分膠粘物。這對制漿造紙過程中的膠粘物控制才有意義。本實用新型的捕獲裝置正是如此。本實用新型的捕獲裝置所捕獲得到的就是制漿造紙系統中有害膠粘物顆粒的部分。對于背景顏色的選取，優選采用與顆粒狀的膠粘物顏色互補的互補色作為背景顏色，可以顯著改善掃描圖像的質量，提高掃描的分辨率。或所述背景顏色至少包括白色和黑色。白色和黑色的背景顏色具有較好的通用性，能夠?qū)\色和深色的顆粒狀的膠粘物在圖像中明顯的突出，也能改善掃描圖像的質量，提高掃描的分辨率。在分析和處理顆粒狀的膠粘物的圖像時，還進一步包括對圖像處理結果進行過濾，除去不屬于顆粒狀的膠粘物。比如，最常見的非膠粘物顆粒是纖維或者細小纖維。這些物體之所以會吸附在吸附試件的表面，說明它們的表面也或多或少帶有膠粘物雜質。因此，有時也把這些物體當成是膠粘物組成的一部分。不過，有時也需要將它們從檢測到的顆粒中除去。由于與顆粒狀的膠粘物相比，這些纖維和細小纖維顆粒通常有比較小的圓度和比較大的顆粒長徑比。如果需要除去這些物體的顆粒，可以應用圖像處理系統根據選定的參數來過濾顆粒圖像。如以圖像處理系統判斷，去除圓度小于0.1和/或長徑比大于10的造紙纖維，計算得到顆粒狀的膠粘物的含量。為了提高操作的簡便性，所述檢測步驟中，優選以圖像采集裝置獲取吸附試件在預設背景顏色條件下的圖像，所述圖像采集裝置包括圖像采集器和背景平臺，所述圖像采集器用于采集上述吸附試件的圖像，所述背景平臺用于配合所述吸附試件，例如將吸附試件放置在背景平臺上，圖像采集裝置由吸附試件上方獲取圖像，或者以背景平臺覆蓋吸附試件，而圖像采集裝置由吸附試件下方獲取圖像。該背景平臺包括至少兩種預設背景顏色的背景面，且至少兩個所述背景面可相互切換。上述圖像采集裝置還包括光源，為所述圖像采集器提供照明；適合用于本實用新型圖像采集裝置的光源包括但不限于：LED(LightEmittingDiode，發光二極管)、熒光燈、鹵素?zé)簟⒔饘冫u化物燈、氙燈。光源的照明方式可以是透射、鏡面反射或者是漫反射。上述圖像采集裝置的結構及工作原理如圖4所示，一個帶有框形試件架150的吸附試件200從造紙漿液中吸附了不同顏色膠的粘物顆粒(淺色顆粒狀的膠粘物410和深色顆粒狀的膠粘物420)，被放在一個有黑白兩色的背景平臺320上。由光源330發出的光線照射在吸附試件200上，由此產生漫反射和/或鏡面反射由圖像采集器310(照相機)接受并形成圖像。為了降低操作難度，能夠方便、快捷的實現不同顏色背景的轉換，可采用專用的背景平臺。例如，所述背景平臺可選自：平板式背景平臺，圓盤式背景平臺、或傳送帶式背景平臺。如圖4-5所示，所述平板式背景平臺包括可滑動的背景平板，所述背景平板上設有至少兩種顏色的背景329面。背景平臺有一滑動器(末標出)使背景平臺能夠沿著水平方向來回滑動，變換背景的顏色。當固定于試件架150上的吸附試件200放置在該背景平臺后，對同一組顆粒狀的膠粘物(淺色顆粒狀的膠粘物410和深色顆粒狀的膠粘物420)，分別產生了以白色和黑色為背景的不同圖像。如圖6所示，所述圓盤式背景平臺包括背景轉盤322和轉軸323，所述背景轉盤322安裝于所述轉軸323上，并可圍繞該轉軸323轉動，所述背景轉盤322上設有至少兩種顏色(圖中為四種)的背景面329；通過電動的或者機械的方式驅動背景轉盤以轉軸為軸心轉動一定的角度，便可以變換背景的顏色，對同一組顆粒狀的膠粘物(淺色顆粒狀的膠粘物410和深色顆粒狀的膠粘物420)，分別產生了以不同顏色背景面329為背景的不同圖像。如圖7所示，所述傳送帶式背景平臺包括轉動輥324和背景帶325，所述背景帶325可在轉動輥324的帶動下圍繞轉動輥324轉動，所述背景帶325上設有至少兩種顏色的背景面329。通過電動的或者機械的方式驅動兩個轉動輥324中的其中一個轉動，由轉動輥帶動多色背景帶325轉動一定的距離，使背景從一個顏色轉換到另外一個顏色。多色背景帶可以只配有黑和白兩種顏色，或者根據需要，配置更多種的顏色，使同一組顆粒狀的膠粘物(淺色顆粒狀的膠粘物410和深色顆粒狀的膠粘物420)，分別產生以不同顏色背景面329為背景的不同圖像。適合用于本實用新型圖像采集裝置的圖像采集器為攝像機，該攝像機選自分辨率在500像素以上的黑白或者彩色線陣攝像機，或者，分辨率在200,000像素以上的黑白或者彩色面線陣攝像機。適合用于本實用新型的攝像機包括CCD(ChargeCoupledDevice，電荷耦合元件)攝像機和CMOS(ComplementaryMetal-OxideSemiconductor，互補金屬氧化物半導體元件)攝像機。采用上述裝置和方法得到的顆粒狀的膠粘物圖像，可以作為制漿造紙生產過程的圖形記錄或者實驗結果的圖形資料保存起來。這增加生產記錄和實驗結果的可靠性和可信度。優選的，以圖像處理系統分析圖像中顆粒的各項性質，所述圖像處理系統選自PCBased系統，PLC系統，或者嵌入式系統。分析過程包括預處理、圖像測量和分類步驟；所述預處理步驟包括：亮度補正、顏色提取、對比度轉換、邊緣增強、二值化處理中的至少一種；所述圖像測量步驟包括：顆粒定位、斑點確定、邊緣確定、面積測量、點-點距離測量、點-邊距離測量、邊-邊距離測量、圓直徑測量、角度測量、圓度測量、和長寬比測量中的至少一種；所述分類步驟中，通過顆粒尺寸、顆粒圓度、和/或顆粒長徑比進行分類?？梢岳斫獾模€可根據需要，在圖像測量步驟之后，通過分析顆粒圓度和/或顆粒長徑比，排除造紙纖維；以上述圖像處理系統分析圖像中顆粒的各項性質，所述性質包括但不限于：顆粒總數、各個顆粒的面積、各個顆粒的圓直徑、各個顆粒圓度、各個顆粒長度、各個顆粒寬度、各個顆粒長徑比、顆粒總面積、顆粒平均面積、顆粒平均圓直徑、顆粒平均長度、顆粒平均寬度、顆粒平均圓度、顆粒平均長徑比、顆粒的粒度分布、顆粒圓度分布、顆粒長度分布、顆粒長徑比分布、顆粒總面積百分比等等。實施例1一、實驗條件。1、準備制漿造紙系統中膠粘物的捕獲裝置。本實施例的制漿造紙系統中膠粘物的捕獲裝置包括反應容器、吸附試件和電動攪拌器，所述反應容器包括用于容納造紙漿液的容納腔體，所述吸附試件固定于所述容納腔體內。所述容納腔體包括筒狀的筒體、試件架和底座，所述底座通過螺紋連接可拆卸式的安裝于所述筒體底部，所述試件架通過所述底座夾緊固定于所述筒體和所述底座之間，所述試件架上設有用于固定吸附試件的吸附安裝區域。本實施例中的筒體內徑為100mm，高度為150mm，吸附試件是用長約60mm的“3MScotchPackagingTape”透明封箱膠帶(購自：美國Costco店，支撐層為聚丙烯膜，吸附層為聚丙烯酸酯粘結劑)替代，將該透明封箱膠帶粘貼在中間開口面積是54mm×40mm試件架的下方，并將粘貼了透明封箱膠帶的試件架通過底座和筒體的螺紋擰緊固定于筒體底部，并使吸附層向上面對筒體內腔。隨后在吸附試件上方安裝一臺槳式攪拌器(型號：JB90-D，上海標本模型廠)，其直徑為50mm的四葉漿的攪拌器，其中攪拌槳離吸附試件表面的距離約為10mm，即得制漿造紙系統中膠粘物的捕獲裝置。2、紙漿的準備.取國廢舊瓦楞紙(OCC)加入足夠量的自來水，用PL12-00型高濃水力碎漿機(咸陽泰思特)碎漿10分鐘，制得濃度約為13％(以固體干重百分比計)的紙漿；使用時再用自來水稀釋至1％濃度。3、吸附試驗。把要測試的造紙漿液樣品調到所需的漿濃。取上述造紙漿液600g置于上述安裝有吸附試件的反應容器里。然后，在室溫條件下，按要求的攪拌轉速和攪拌時間攪動反應容器內的漿液。吸附反應結束后，取出吸附試件，用洗瓶輕輕淋洗掉附著在試件上的纖維和無關雜物。待試件風干后，供下一步的圖像采集使用。4、圖像采集和分析。本實施采用的圖像采集裝置是以佳能(Canon)LiDE120掃描儀改裝而成，改裝部分是用一個平板式背景平臺取代掃描儀原來的蓋板，黑白雙色背景分別由黑色和白色的塑料片組成。采集膠粘物圖像時，把處理好的吸附試件插入專用圖像采集裝置的窗口內，以下述圖像采集的參數采集圖像：背景分別為黑白兩色，色彩模式為黑白，圖像區域?yàn)?500×1800像素，圖像分辨率為1200dpi。用黑色背景掃描時，閾值為40，得到的圖像主要是白色或者淺色的顆粒狀的膠粘物；而用白色背景掃描時，閾值為128，得到的圖像主要是黑色或者暗色的顆粒狀的膠粘物。完成圖像采集之后，用圖像分析軟件imageJ1.49v測量圖像中顆粒的數量和面積。然后，根據以下的公式來計算紙漿的膠粘物相對量C：其中：Ap是掃描圖像里顆粒的總面積(像素)；At是吸附試件的掃描面積。二、實驗方法本實施例考察用本實用新型的捕獲裝置來捕獲造紙漿液中的膠粘物時，吸附反應時間對吸附效率的影響。在一系列的吸附反應中，攪拌轉速固定在450rpm，但反應時間從30秒到300秒不等。三、實驗結果。實驗結果如下表所示。表1.吸附反應時間對吸附效率的影響情況從上述結果可以看出，本實用新型的捕獲裝置具有相當高的效率，即使只有30秒的攪拌時間，就已經從試驗的漿液中捕獲的顆粒狀的膠粘物達2100個，膠粘物量達35800ppm。隨著吸附反應時間的增加，吸附試件捕獲的膠粘物也相應增加。實施例2一、實驗條件。參照實施例1。二、實驗方法。本實施例考察用本實用新型的捕獲裝置來捕獲造紙漿液中的膠粘物時，攪拌速度對吸附效率的影響。在一系列的吸附反應中，吸附反應時間固定在120秒，但攪拌轉速?gòu)?50rpm到1400rpm不等。三、實驗結果。實驗結果如下表所示。表2.攪拌轉速對吸附效率的影響情況從上述結果可以看出，溫和的轉速有利于吸附試件捕獲顆粒狀的膠粘物。攪拌轉速過快反而使捕獲的膠粘物下降。實施例3一、實驗條件。1、制備膠粘物捕獲裝置。本實施例的膠粘物捕獲裝置包括反應容器和吸附試件，所述反應容器包括用于容納造紙漿液的容納腔體，所述吸附試件固定于所述容納腔體內。考慮到吸附試件應具有一定的抗造紙漿液沖擊強度，還設有一對框形試件架，該框形試件架的外緣尺寸為70mm×70mm，其中間的開口為54mm×54mm。吸附試件包括支撐層和涂覆于該支撐層表面的吸附層，是用“明庭”透明封箱膠帶(購自：Wal-mart店，支撐層為聚丙烯，吸附層為聚丙烯酸酯粘結劑)替代。。將透明封箱膠帶作為吸附試件，取一段長度約為60mm的透明封箱帶貼在其中一片試件架中間的開口上，然后裝上另外一片試件架，使上、下兩片試件架中間夾著膠帶，即將吸附試件安裝至試件架上。在將上述安裝了吸附試件的試件架安裝在一個容積為600ml的反應容器的容納腔體底部，即得膠粘物捕獲裝置。2、吸附試驗。把要測試的造紙漿液樣品調到所需的漿濃，并預熱到所需的溫度。取500g上述造紙漿液置于上述安裝有吸附試件的反應容器(即膠粘物捕獲裝置)里。然后，用振搖的方式保持反應一定時間。吸附反應結束后，除去反應容器內的造紙漿液，取出吸附試件，用洗瓶輕輕淋洗掉附著在試件上的纖維和無關雜物。待試件風干后，供下一步的圖像采集使用。3、圖像采集和分析。參照實施例1。二、實驗方法。本實施例考察用本實用新型的捕獲裝置來捕獲造紙漿液中的膠粘物時，將透明的吸附試件配合不同背景顏色，獲取顆粒狀的膠粘物在不同背景顏色條件下的圖像。本實施例所用的紙漿由90％的舊瓦楞紙(OCC)和10％的含有熱熔膠的碎紙粉組成。OCC是“美廢12#”廢紙；碎紙粉是用帶有熱熔膠回收廢紙，經微型粉碎機FT102(天津泰斯特)粉碎而成。將這兩種原料與去離子水按一定比例混合后，加入到PL12-00型高濃水力碎漿機(咸陽泰思特)，經15分鐘碎漿制得濃度約為13％的紙漿，再用去離子水將紙漿稀釋至4％濃度(以固體干重百分比計)。吸附反應實驗取500克4％的漿液紙漿在35℃下進行10分鐘。圖像采集分別用白色和黑色作背景，色彩模式為黑白，圖像區域?yàn)?500×2400像素，圖像分辨率為1200dpi。白色背景掃描的閾值為40，黑色背景掃描的閾值為140。三、實驗結果。實驗結果如圖8和下表所示，從圖中可以看出，在黑色背景下所捕獲的圖像主要是白色的或者偏淺色顆粒狀的膠粘物，而在白色背景下所捕獲的圖像主要是黑色或者偏深色的顆粒狀的膠粘物。即在這一漿液樣品中同時存在著數量相當?shù)臏\色類的和深色類的顆粒狀的膠粘物。表3.膠粘物濃度由上述結果可以進一步看出，不論是白色背景的圖像，還是黑色背景的圖像，兩個實驗之間的圖像分析結果有比較好的重現性。所以，用上述方法和裝置來獲取造紙漿液中的膠粘物圖像，具有比較高的可靠性。以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
