本發明涉及一種纖維幅材機的吸水輥(suction?roll，抽吸輥)，該吸水輥具有穿孔的輥殼，其中具有一真空箱，該真空箱與輥殼一起界定一個或多個真空室。

背景技術：

1、吸水輥具有穿孔的輥殼，輥殼內部具有真空箱，真空箱形成用于吸水輥的真空系統。在已知的真空箱中具有兩個真空室。真空箱的側壁上設有與輥殼的內表面接觸的端密封件和軸向密封件。端密封件也稱為定邊框密封件。每個真空室因此被界定。真空室內產生真空，在輥殼表面形成真空區，并且真空通過輥殼去除水。

2、吸水輥通常位于纖維幅材機的壓榨部中。此外，通常至少一個反向輥(counterroll，對輥)與吸水輥一起形成壓榨壓區。另外，支撐纖維幅材的織物行進通過壓榨壓區。通過壓榨，從纖維幅材中去除水。大部分水通過浸濕的毛布進入吸水輥，而部分水則進入毛布調節系統(felt?conditioning)。

3、然而，實際上，真空箱的容量可能不足。因此，水收集不均勻，使纖維幅材的濕度分布(moisture?profile)不規則。另一方面，吸水輥甚至可能被填充得溢出。換句話說，溢流到真空室的多余的水會返回到輥殼中的孔中，并且可能從吸水輥中噴出(burst?out)。水就在吸水輥周圍循環(rotate，旋轉)。這會重新潤濕織物，或者甚至損壞纖維幅材本身。還可能發生幅材斷裂。此外，由于脫水能力有限，很難提高纖維幅材機的生產率。在最糟糕的情況下，必須降低纖維幅材機的生產速度。

技術實現思路

1、本發明的目的是提供纖維幅材機的具有改進脫水效率和更好可調節性的新型吸水輥。根據本發明的吸水輥的特征在本文中進行了說明。另一目的是提供纖維幅材機的具有改進脫水性能的新型組合壓榨機(combi?press，組合壓機)。該組合壓榨機配備有根據本發明的吸水輥。因此可以避免任何重新潤濕的問題，并能提高纖維幅材機的生產速度。根據本發明的組合壓榨機的特征在本文中進行了說明。此外，目前在用的現有吸水輥可以很容易地升級以獲得根據本發明的吸水輥。該吸水輥具有簡單的部件，需要很少能量。實際上，當另外通過獨特且令人驚訝的結構確保脫水時，可以節省能量。同時，幅材斷裂的次數將減少，并且在組合壓榨機之后，纖維幅材的干燥度將比以前更高。

2、本申請?zhí)峁┝死w維幅材機的吸水輥，所述吸水輥具有穿孔的輥殼，在所述輥殼的內部具有真空箱，所述真空箱與所述輥殼一起界定一個或多個真空室，其中所述真空箱配備有用于收集水的流體收集器，且所述流體收集器連接到流體排放設備。

3、本申請還提供了纖維幅材機的組合壓榨機，所述組合壓榨機包括兩個底部壓榨輥，所述兩個底部壓榨輥抵靠共用的吸水輥布置，所述吸水輥具有穿孔的輥殼，所述輥殼的內部具有真空箱，所述真空箱與所述輥殼一起界定一個或多個真空室，其中所述真空箱配備有用于收集自由水的流體收集器，且所述流體收集器連接到流體排放設備。

技術特征：

1.纖維幅材機的吸水輥，所述吸水輥(17)具有穿孔的輥殼(24)，在所述輥殼的內部具有真空箱(25)，所述真空箱與所述輥殼(24)一起界定一個或多個真空室(26、27)，其特征在于，所述真空箱(25)配備有用于收集水的流體收集器(36)，且所述流體收集器(36)連接到流體排放設備(37)。

2.根據權利要求1所述的吸水輥，其特征在于，所述流體收集器(36)與所述真空室(26、27)相連接，有利地與所述真空室(26、27)中在所述輥殼(24)的旋轉方向(38)上的最后一者相連接。

3.根據權利要求2所述的吸水輥，其特征在于，所述流體收集器(36)位于所述真空室(26、27)下方且位于所述真空箱(25)的壁(39)中，布置成在重力方向下收集水。

4.根據權利要求3所述的吸水輥，其特征在于，所述流體收集器(36)作為所述真空室(26、27)的最低部件。

5.根據權利要求1至4中任一項所述的吸水輥，其特征在于，所述流體收集器(36)在軸向方向上的長度為600-1200mm。

6.根據權利要求1至5中任一項所述的吸水輥，其特征在于，所述流體收集器(36)是位于所述真空箱(25)的一個端部中的水槽(40)。

7.根據權利要求6所述的吸水輥，其特征在于，所述水槽(40)具有一傾斜的底部(41)。

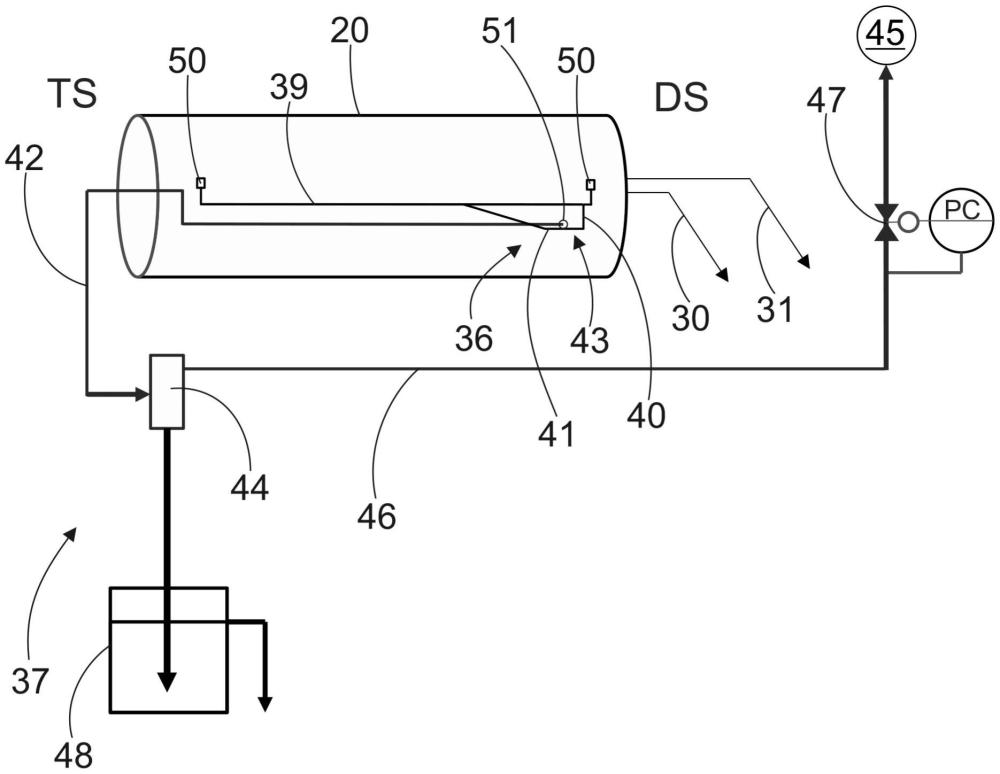

8.根據權利要求1至7中任一項所述的吸水輥，其特征在于，所述流體排放設備(37)包括水分離器(44)，所述水分離器位于所述吸水輥(17)的外部，并通過獨立的吸水管線(42)連接到所述流體收集器(36)。

9.根據權利要求8所述的吸水輥，其特征在于，所述吸水管線(42)連接到所述流體收集器(36)的較低部分(43)。

10.根據權利要求9所述的吸水輥，其特征在于，所述吸水輥(17)配備有真空源(45)，所述水分離器(44)通過真空管線(46)連接到所述真空源(45)。

11.根據權利要求10所述的吸水輥，其特征在于，所述真空管線(46)具有控制閥(47)。

12.根據權利要求8至11中任一項所述的吸水輥，其特征在于，所述水分離器(44)布置成排放到一鎖水罐(48)。

13.根據權利要求8至11中任一項所述的吸水輥，其特征在于，所述水分離器(44)布置成排放到一抽水泵(49)。

14.纖維幅材機的組合壓榨機，所述組合壓榨機包括兩個底部壓榨輥(18、19)，所述兩個底部壓榨輥抵靠共用的吸水輥(17)布置，所述吸水輥具有穿孔的輥殼(24)，所述輥殼的內部具有真空箱(25)，所述真空箱與所述輥殼(24)一起界定一個或多個真空室(26、27)，其特征在于，所述真空箱(25)配備有用于收集自由水的流體收集器(36)，且所述流體收集器(36)連接到流體排放設備(37)。

15.根據權利要求14所述的組合壓榨機，其特征在于，所述吸水輥(17)是根據權利要求2至13中任一項所述的吸水輥(17)。

技術總結
本發明涉及纖維幅材機的吸水輥及組合壓榨機。吸水輥(17)具有穿孔的輥殼(24)，其內部具有真空箱(25)，真空箱與輥殼(24)一起界定一個或多個真空室(26、27)。真空箱(25)配備有用于收集水的流體收集器(36)，且該流體收集器(36)連接到流體排放設備(37)。

技術研發人員：A·瓦爾托南
受保護的技術使用者：維美德技術有限公司
技術研發日：
技術公布日：2025/4/28
