本技術涉及并條機，具體為一種用于并條機的喂入機構。

背景技術：

1、并條機是紡織機械中的一種重要設備，主要用于將多根纖維或紗線進行并合、均勻化處理，以提高其質量和一致性，并條機由喂入部分、牽伸部分、成條部分和一些自動裝置等組成。

2、中國專利202321881997.7提出了一種并條機的喂入機構，通過推動組件驅動滑塊在滑槽內滑移，滑塊帶動多組限位組件和多個弧形擋板將多個喂入桶進行同步地夾緊限位，使得多個喂入桶快速限位，提高喂入桶的放置穩定性，使得喂入桶不容易被撞擊偏移位置或者被撞倒，確保數控棉紗并條機的正常運行，其中，由于放置座具備一定的高度，喂入桶需要從斜坡推到放置座頂端側面上，再推送到固定位置，使喂入桶的移動固定較為費時費力，故而提出了一種用于并條機的喂入機構來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于并條機的喂入機構，具備便于喂入桶移動固定等優點，解決了現有并條機喂入桶需要從斜坡推到放置座頂端側面上，再推送到固定位置，使喂入桶的移動固定較為費時費力的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于并條機的喂入機構，包括矩形底架，所述矩形底架的內壁左側固定安裝有一端與矩形底架內壁右側固定連接的橫板，所述矩形底架的正面與背面均活動安裝有開關架，所述開關架上設置有固定機構，所述矩形底架上設置有數量為多個的喂入桶，所述矩形底架的頂部設置有導向機構。

3、進一步，兩個所述開關架相對的一側與橫板的正反兩面均開設有凹槽，所述凹槽的內部固定安裝有橡膠墊片，所述凹槽與喂入桶相匹配。

4、進一步，所述橫板的正面與背面且位于凹槽的左右兩側均固定安裝有導向板，所述導向板上嵌設有導向輥筒。

5、進一步，所述固定機構包括安裝塊、u型板、固定螺桿和固定螺帽，兩個所述開關架相背一側的左端均固定安裝有數量為兩個的安裝塊，所述矩形底架的正面左端與背面左端均固定安裝有u型板，前側所述安裝塊相對的一側與后側所述安裝塊相對的一側均轉動安裝有固定螺桿，所述固定螺桿的一端延伸到u型板左側，所述固定螺桿的外周壁且位于u型板的左側螺紋連接有固定螺帽。

6、進一步，所述導向機構包括豎架、橫架和導向滾輪，所述矩形底架的頂部右端固定安裝有豎架，所述豎架的頂部固定安裝有橫架，所述橫架的正反兩面均設置有導向滾輪。

7、與現有技術相比，本申請的技術方案具備以下有益效果：

8、1.該用于并條機的喂入機構，通過設置的開關架與凹槽，在使用時，開啟開關架，喂入桶即可快捷的移動到對應的凹槽內，關上開關架，翻動固定螺桿，擰緊固定螺帽即可完成喂入桶的固定，如此，實現了便于喂入桶移動固定的目的，解決了現有并條機喂入桶需要從斜坡推到放置座頂端側面上，再推送到固定位置，使喂入桶的移動固定較為費時費力的問題。

9、2.該用于并條機的喂入機構，通過設置的開關架與橫板，使得喂入桶不容易被撞擊偏移位置或者被撞倒，確保并條機的正常運行，間接提升了生產效率。

技術特征：

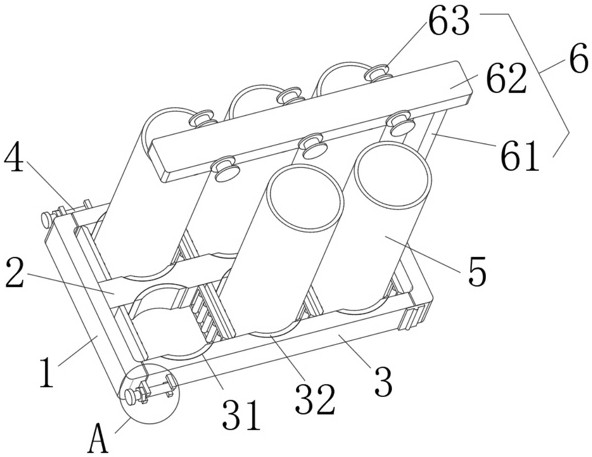

1.一種用于并條機的喂入機構，包括矩形底架（1），其特征在于：所述矩形底架（1）的內壁左側固定安裝有一端與矩形底架（1）內壁右側固定連接的橫板（2），所述矩形底架（1）的正面與背面均活動安裝有開關架（3），所述開關架（3）上設置有固定機構（4），所述矩形底架（1）上設置有數量為多個的喂入桶（5），所述矩形底架（1）的頂部設置有導向機構（6）。

2.根據權利要求1所述的一種用于并條機的喂入機構，其特征在于：兩個所述開關架（3）相對的一側與橫板（2）的正反兩面均開設有凹槽（31），所述凹槽（31）的內部固定安裝有橡膠墊片（32），所述凹槽（31）與喂入桶（5）相匹配。

3.根據權利要求2所述的一種用于并條機的喂入機構，其特征在于：所述橫板（2）的正面與背面且位于凹槽（31）的左右兩側均固定安裝有導向板，所述導向板上嵌設有導向輥筒。

4.根據權利要求1所述的一種用于并條機的喂入機構，其特征在于：所述固定機構（4）包括安裝塊（41）、u型板（42）、固定螺桿（43）和固定螺帽（44），兩個所述開關架（3）相背一側的左端均固定安裝有數量為兩個的安裝塊（41），所述矩形底架（1）的正面左端與背面左端均固定安裝有u型板（42），前側所述安裝塊（41）相對的一側與后側所述安裝塊（41）相對的一側均轉動安裝有固定螺桿（43），所述固定螺桿（43）的一端延伸到u型板（42）左側，所述固定螺桿（43）的外周壁且位于u型板（42）的左側螺紋連接有固定螺帽（44）。

5.根據權利要求1所述的一種用于并條機的喂入機構，其特征在于：所述導向機構（6）包括豎架（61）、橫架（62）和導向滾輪（63），所述矩形底架（1）的頂部右端固定安裝有豎架（61），所述豎架（61）的頂部固定安裝有橫架（62），所述橫架（62）的正反兩面均設置有導向滾輪（63）。

技術總結
本技術涉及并條機技術領域，具體為一種用于并條機的喂入機構，包括矩形底架，所述矩形底架的內壁左側固定安裝有一端與矩形底架內壁右側固定連接的橫板，所述矩形底架的正面與背面均活動安裝有開關架，所述開關架上設置有固定機構。該用于并條機的喂入機構，通過設置的開關架與凹槽，在使用時，開啟開關架，喂入桶即可快捷的移動到對應的凹槽內，關上開關架，翻動固定螺桿，擰緊固定螺帽即可完成喂入桶的固定，如此，實現了便于喂入桶移動固定的目的，解決了現有并條機喂入桶需要從斜坡推到放置座頂端側面上，再推送到固定位置，使喂入桶的移動固定較為費時費力的問題。

技術研發人員：吳冬冬
受保護的技術使用者：黃梅縣佳欣紡織有限公司
技術研發日：20240725
技術公布日：2025/4/28
