本技術涉及蠶絲，具體為一種便于取料的蠶絲蒸煮裝置。

背景技術：

1、繅絲是制絲過程的一個主要工序，根據產品規格要求，把若干粒煮熟繭的繭絲離解，合并制成生絲或柞蠶絲，繅絲方法很多，按繅絲時蠶繭沉浮的不同，可分為浮繅、半沉繅、沉繅三種，蠶繭的浮沉主要決定于煮繭后繭腔內吸水量的多少，按繅絲機械類型的不同，可分為立繅和自動繅兩種，按自動繅絲機的感知型式不同，可分為定粒感知繅絲和定纖感知繅絲兩種，將蠶繭抽出蠶絲的工藝概稱繅絲。

2、然而，現有蠶絲在進行蒸煮的過程中不能快速的對正在蒸煮的蠶絲進行換料使的不能及時更換的蠶絲在蒸煮鍋內質量變差造成經濟損失。

3、因此，為了解決上述問題，提出一種便于取料的蠶絲蒸煮裝置。

技術實現思路

1、本實用新型的目的在于提供一種便于取料的蠶絲蒸煮裝置，以解決上述背景技術中提到的現有技術中的不能及時取出蒸煮鍋內部蠶絲的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于取料的蠶絲蒸煮裝置，包括：蒸煮箱、過濾箱和抽拉式蒸籠；

3、所述蒸煮箱中的箱體內部用螺栓連接溫度檢測結構，所述箱體內部下端用螺栓連接第一滑槽，所述箱體內部下端兩側用螺栓連接加熱結構，所述第一滑槽一側用螺栓連接側邊滑槽，所述第一滑槽內部活動連接過濾箱中的第一滑塊，所述過濾箱中的收納箱內部下端中空處用螺栓連接第一濾網，所述收納箱一側用螺栓連接第二滑塊，所述第二滑塊活動連接在側邊滑槽內，所述收納箱一側上端用螺栓連接第一把手下端，所述蒸煮箱中的上端插口上端插入抽拉式蒸籠下端，所述抽拉式蒸籠中的第一蒸籠內部兩側用螺栓連接第二滑槽，所述第二滑槽內部活動連接第二濾網，所述第二濾網一側用螺栓連接密封底座后端，所述密封底座前端用螺栓連接第三把手。

4、優選的，所述蒸煮箱中的箱體下端用螺栓連接底座，所述箱體內部一側用螺栓連接溫度檢測結構，所述箱體內部前后兩側用螺栓連接第一滑槽，所述箱體外側用螺栓連接操控裝置，所述箱體內部下端用螺栓連接加熱結構。

5、優選的，所述箱體上端中空，所述箱體上端中空兩側用螺栓連接合頁，所述合頁用螺栓連接密封門后端，所述箱體另一端中空處外側用螺栓連接上端插口。

6、優選的，所述過濾箱中的收納箱下端用螺栓連接第一滑塊上端，所述收納箱內部下端用螺栓連接第一濾網。

7、優選的，所述收納箱外部一側用螺栓連接第二滑塊，所述收納箱外部上端與第一把手下端焊接。

8、優選的，所述抽拉式蒸籠中的第一蒸籠兩側用螺栓連接第二把手，所述第一蒸籠內部用螺栓連接第二滑槽，所述第二滑槽內部中空處活動連接第二濾網。

9、優選的，所述第二濾網兩側中空成第三滑槽，所述第三滑槽前端用螺栓連接密封底座后端，所述密封底座前端用螺栓連接第三把手后端。

10、與現有技術相比，本實用新型的有益效果是：本實用新型可通過箱體外側的操控裝置可以對箱體內部的熱水進行控制使溫度達標，通過溫度檢測結構對水溫進行檢測可以使水溫超過其預定溫度時能夠發出警報進行提醒，通過第一滑槽可以使收納箱下端的第一滑塊能夠在第一滑槽內滑動，通過側邊滑槽可以使收納箱在滑出箱體內部時能夠用第二滑塊滑出，通過第一濾網可以對蠶絲進行過濾使水能夠被排出，通過第一蒸籠內部用螺栓連接的第二滑槽可以使第二濾網能夠在第二滑槽內活動連接，通過第二濾網前端用螺栓連接密封底座可以使第一蒸籠內部的蒸汽不會泄漏，通過密封底座前端與第三把手后端用螺栓連接可以使第三把手能夠吧第二濾網拉出來對第二濾網上端的蠶絲進行更換或者調整。

11、1.本實用新型通過設置有箱體、底座、溫度檢測結構、第一滑槽、側邊滑槽、操控裝置、加熱結構、合頁、密封門、上端插口、收納箱、第一滑塊、第一濾網、第二滑塊和第一把手，通過箱體內部用螺栓連接溫度檢測結構可以使溫度檢測結構對內部熱水進行監測，通過箱體內部用螺栓連接第一滑槽可以使收納箱下端的第一滑塊能夠在第一滑槽內滑動，通過操控裝置可以對箱體內部的溫度檢測結構和加熱結構進行控制，通過加熱結構可以對箱體內部的熱水進行加熱，通過上端插口可以使第一蒸籠能夠插入在上端插口內部，通過合頁可以使密封門能夠打開，通過側邊滑槽可以使收納箱后端的第二滑塊在側邊滑槽內滑動。

12、2.本實用新型通過設置有第一蒸籠、第二把手、第二滑槽、第二濾網、第三滑槽、密封底座和第三把手，通過第一蒸籠兩側的第二把手可以使第一蒸籠能夠被打開，通過第二濾網兩側的滑槽可以使第二濾網能夠從第二滑槽內滑動出去，通過第一蒸籠前端中空處插入的密封底座可以使第一蒸籠內部的蒸汽不會泄漏，通過第三把手可以使第二濾網能夠被拉出來。

技術特征：

1.一種便于取料的蠶絲蒸煮裝置，包括：蒸煮箱(1)、過濾箱(2)和抽拉式蒸籠(3)；

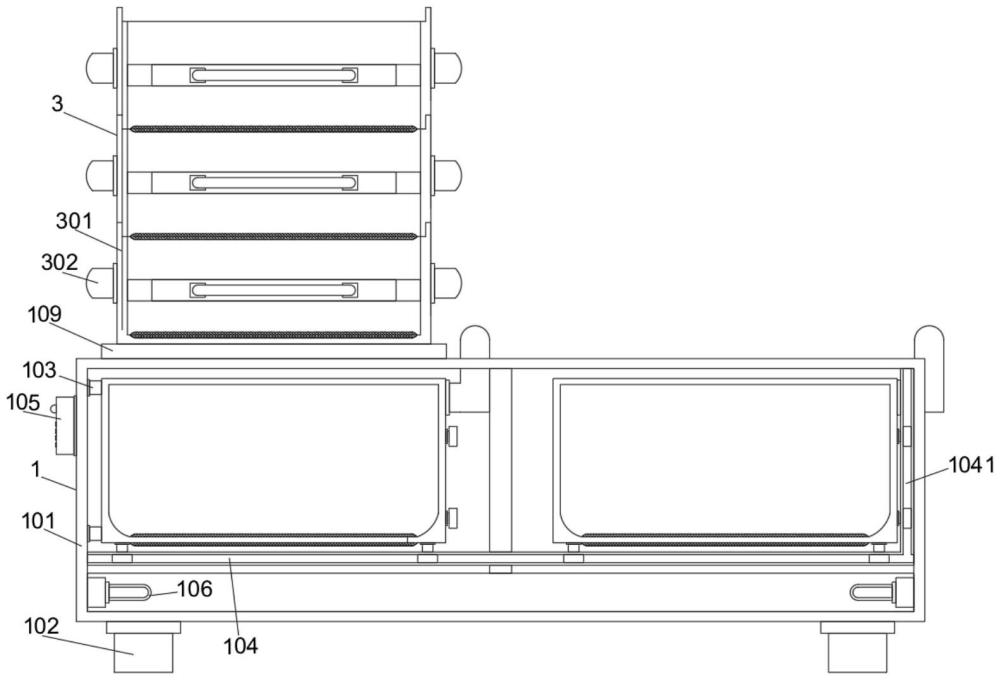

2.根據權利要求1所述的一種便于取料的蠶絲蒸煮裝置，其特征在于：所述蒸煮箱(1)中的箱體(101)下端用螺栓連接底座(102)，所述箱體(101)內部一側用螺栓連接溫度檢測結構(103)，所述箱體(101)內部前后兩側用螺栓連接第一滑槽(104)，所述箱體(101)外側用螺栓連接操控裝置(105)，所述箱體(101)內部下端用螺栓連接加熱結構(106)。

3.根據權利要求2所述的一種便于取料的蠶絲蒸煮裝置，其特征在于：所述箱體(101)上端中空，所述箱體(101)上端中空兩側用螺栓連接合頁(107)，所述合頁(107)用螺栓連接密封門(108)后端，所述箱體(101)另一端中空處外側用螺栓連接上端插口(109)。

4.根據權利要求1所述的一種便于取料的蠶絲蒸煮裝置，其特征在于：所述過濾箱(2)中的收納箱(201)下端用螺栓連接第一滑塊(202)上端，所述收納箱(201)內部下端用螺栓連接第一濾網(203)。

5.根據權利要求4所述的一種便于取料的蠶絲蒸煮裝置，其特征在于：所述收納箱(201)外部一側用螺栓連接第二滑塊(204)，所述收納箱(201)外部上端與第一把手(205)下端焊接。

6.根據權利要求1所述的一種便于取料的蠶絲蒸煮裝置，其特征在于：所述抽拉式蒸籠(3)中的第一蒸籠(301)兩側用螺栓連接第二把手(302)，所述第一蒸籠(301)內部用螺栓連接第二滑槽(303)，所述第二滑槽(303)內部中空處活動連接第二濾網(304)。

7.根據權利要求6所述的一種便于取料的蠶絲蒸煮裝置，其特征在于：所述第二濾網(304)兩側中空成第三滑槽(305)，所述第三滑槽(305)前端用螺栓連接密封底座(306)后端，所述密封底座(306)前端用螺栓連接第三把手(307)后端。

技術總結
本技術涉及蠶絲技術領域，具體為一種便于取料的蠶絲蒸煮裝置，包括：蒸煮箱、過濾箱和抽拉式蒸籠；所述蒸煮箱中的箱體內部用螺栓連接溫度檢測結構，所述箱體內部下端用螺栓連接第一滑槽，所述箱體內部下端兩側用螺栓連接加熱結構，所述第一滑槽一側用螺栓連接側邊滑槽，所述第一滑槽內部活動連接過濾箱中的第一滑塊，本技術可通過箱體外側的操控裝置可以對箱體內部的熱水進行控制使溫度達標，通過溫度檢測結構對水溫進行檢測可以使水溫超過其預定溫度時能夠發出警報進行提醒，通過第一滑槽可以使收納箱下端的第一滑塊能夠在第一滑槽內滑動，通過側邊滑槽可以使收納箱在滑出箱體內部時能夠用第二滑塊滑出。

技術研發人員：張林春,朱成君
受保護的技術使用者：安徽鑫緣天柱繭絲綢有限責任公司
技術研發日：20240726
技術公布日：2025/4/28
