本技術涉及紙袋機領域，尤其涉及一種紙袋機的折邊壓角裝置。

背景技術：

1、紙質包裝袋因其環保特性與高端質感，廣泛應用于奢侈品包裝領域（如電子產品、珠寶首飾、鞋服箱包等）。其中，方底紙袋因具有較大容量及立體承重性能，成為市場主流產品。此類紙袋通常通過左右側片對稱折疊、底部黏合形成矩形結構，但在底部折疊工藝中會產生貫穿側面的腰線折痕，嚴重影響產品美觀性。

2、為解決腰線顯露問題，現有技術提出多種改進方案。例如，中國發明專利cn116902368b公開的《雙邊中封頂部搭邊包裹的紙袋及制作工藝》，其通過第一分側面和第二分側面靠近底面的一端均成型出一個斜口，兩個斜口形成側面底部的“v”形槽，使得紙袋底部進行對折，避免在側袋面出現腰線，提高了紙袋的美觀性能。折疊后通過側邊搭接包裹實現無縫連接。然而，該結構存在顯著缺陷：搭接過程中需將延伸段精準的插入狹窄間隙，現有自動化設備難以完成此動作，必須依賴人工操作，導致生產效率低下。

3、為進一步優化搭接工藝，本申請人此前提出一種《便于上口內折側片進行搭接的無腰線紙制容器》，通過在短內折片（第二分側面）上設置翻折部以方便后續搭接動作。通過在短內折片設置翻折部擴大插接引導空間。盡管該設計降低了人工操作難度，但有技術中仍缺乏同時實現折邊和折角功能的機械結構，導致需要依賴熟練工人手動操作，不僅產品一致性難以保證，且嚴重制約產能提升。

技術實現思路

1、本實用新型針對現有技術中的缺點，提供一種同時實現折邊和折角的機械結構，以方便后續搭接的一種紙袋機的折邊壓角裝置。

2、解決上述技術問題，本實用新型通過下述技術方案得以解決：一種紙袋機的折邊壓角裝置，包括承料平臺、袋體固定機構、折邊機構和折角機構，所述袋體固定機構設置在承料平臺上方，所述折邊機構設置在袋體固定機構的外側，所述折角機構設置在折邊機構的側方；所述袋體固定機構包括有壓袋板和升降驅動單元，所述壓袋板與升降驅動單元傳動連接，所述壓袋板用于定位物料主體；所述折邊機構包括折邊壓板和折邊驅動單元，所述折邊驅動單元與折邊壓板連接，所述折邊驅動單元用于驅動折邊壓板作折邊動作；折角機構，其包括折角壓板和折角驅動單元，所述折角壓板與折角驅動單元連接；所述折角壓板包括有壓角平面，所述折角驅動單元驅動壓角平面沿曲形軌跡運動，使得壓角平面部分越過物料的折痕線后，將物料的翻折部向內按壓。

3、本實用新型的袋體固定機構通過升降驅動單元驅動壓袋板升降以固定物料袋體，確保在加工過程中物料穩定，保證成品率，折邊驅動單元控制折邊壓板以完成袋口的折邊動作，折角壓板的壓角平面沿曲形軌跡運動，壓角平面部分越過折痕線后向內按壓翻折部，完成自動折邊折角，折角壓板按壓翻折部至袋體內側，折邊與折角機構協同作業，替代人工作業，提高生產效率。

4、作為優選，所述折邊驅動單元包括移動支架和升降座，所述移動支架與驅動其前后移動的平移驅動部件傳動連接，所述升降座可相對移動支架上下移動。升降座帶動折邊壓板作抬邊動作，平移驅動部件驅動折邊壓板前移，升降座再帶動折邊壓板下移實現折邊動作。

5、作為優選，所述折邊驅動單元包括第一升降驅動部件和擺動驅動部件，所述第一升降驅動部件驅動折邊壓板相對承料平臺上下移動，所述擺動驅動部件驅動折邊壓板相對承料平臺上下擺動作折邊動作。第一升降驅動部件驅動折邊壓板上移作抬邊動作，擺動驅動部件驅動折邊壓板通過擺動的方式進行折邊。

6、作為優選，機架上還設有輔助折邊板，所述輔助折邊板配設在承料平臺上方，所述輔助折邊板與第二升降驅動部件傳動連接，所述輔助折邊板配設有折邊直線。第二升降驅動部件驅動輔助折邊板下移，輔助折邊板與折邊壓板配合折邊，保證折邊成功率。

7、進一步，所述輔助折邊板還與驅動其前后移動的前后驅動部件傳動連接；或所述輔助折邊板還與驅動其水平轉動的旋轉驅動部件傳動連接。前后驅動部件或旋轉驅動部件驅動輔助折邊板對折邊壓板進行避讓。

8、作為優選，所述折邊壓板的兩側分別設有輔助壓角板，所述折邊驅動單元與輔助壓角板傳動連接，所述輔助壓角板配設有壓角斜邊。壓角斜邊可保證折角壓板將翻折部沿折痕線翻折，保證折角位置的一致性。

9、作為優選，所述曲形軌跡包括折線形運動軌跡，所述曲形軌跡包括水平推進段和垂直下壓段。

10、進一步，所述折角驅動單元包括有固定座、折角移動座和升降桿，所述固定座上設有平移導軌，所述折角移動座滑動設置在平移導軌上，第一驅動部件驅動折角移動座沿所述平移導軌水平移動，以實現所述水平推進段；所述升降桿設置在折角移動座上，所述升降桿與折角壓板連接，第二驅動部件驅動升降桿沿豎直方向上下移動，以實現所述垂直下壓段。

11、再進一步，所述平移導軌沿前后方向設置，或所述平移導軌沿左右方向設置；或所述平移導軌的垂直投影與物料的折痕線相垂直。

12、作為優選，所述曲形軌跡包括弧形運動軌跡，所述折角驅動單元包括有擺動驅動單元和升降座，所述升降座可上下移動，所述折角壓板鉸接于升降座底部，所述折角壓板與擺動驅動單元連接，擺動驅動單元驅動折角壓板繞鉸接點向下擺動，以實現弧形運動軌跡。升降座在物料進料前帶動折角壓板下移定位，擺動驅動單元驅動折角壓板向下擺動將翻折部向內按壓。

技術特征：

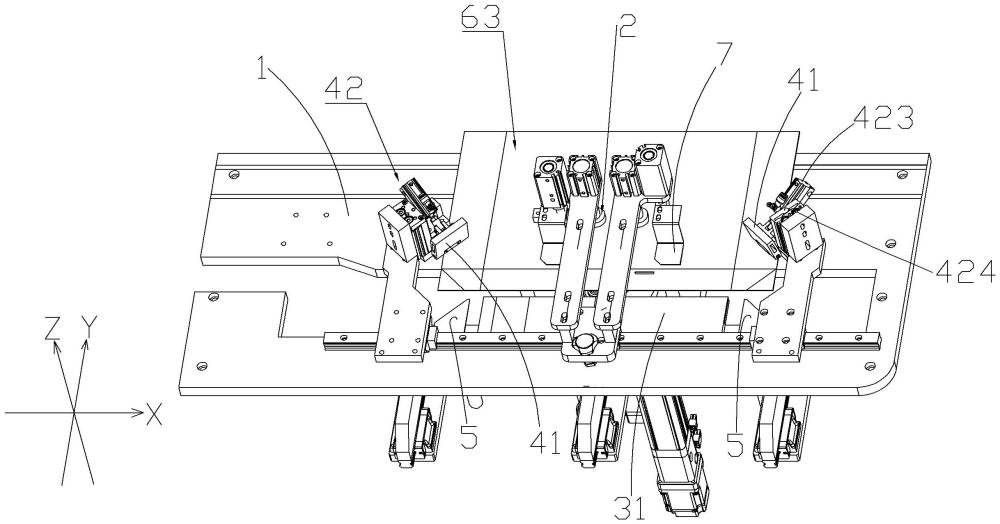

1.一種紙袋機的折邊壓角裝置，包括承料平臺（1）、袋體固定機構和折邊機構，其特征在于：還包括折角機構，所述袋體固定機構設置在承料平臺（1）上方，所述折邊機構設置在承料平臺（1）的外側，所述折角機構設置在折邊機構的側方；

2.根據權利要求1所述的紙袋機的折邊壓角裝置，其特征在于：所述折邊驅動單元（32）包括移動支架（321）和折邊升降座（322），所述移動支架（321）與驅動其前后移動的平移驅動部件傳動連接，所述折邊升降座（322）可相對移動支架（321）上下移動。

3.根據權利要求1所述的紙袋機的折邊壓角裝置，其特征在于：所述折邊驅動單元包括第一升降驅動部件和擺動驅動部件，所述第一升降驅動部件驅動折邊壓板相對承料平臺上下移動，所述擺動驅動部件驅動折邊壓板相對承料平臺上下擺動作折邊動作。

4.根據權利要求1所述的紙袋機的折邊壓角裝置，其特征在于：機架上還設有與折邊壓板配合折邊的輔助折邊板（7），所述輔助折邊板（7）配設在承料平臺（1）上方，所述輔助折邊板（7）與第二升降驅動部件（8）傳動連接，所述輔助折邊板（7）配設有折邊直線。

5.根據權利要求4所述的紙袋機的折邊壓角裝置，其特征在于：所述輔助折邊板（7）還與驅動其前后移動的前后驅動部件傳動連接；或

6.根據權利要求1所述的紙袋機的折邊壓角裝置，其特征在于：所述折邊壓板（31）的兩側分別設有輔助壓角板（5），所述折邊驅動單元（32）與輔助壓角板（5）傳動連接，所述輔助壓角板（5）配設有壓角斜邊（51）。

7.根據權利要求1所述的紙袋機的折邊壓角裝置，其特征在于：所述曲形軌跡包括折線形運動軌跡，所述曲形軌跡包括水平推進段和垂直下壓段。

8.根據權利要求7所述的紙袋機的折邊壓角裝置，其特征在于：所述折角驅動單元（42）包括有固定座、折角移動座（421）和升降桿，

9.根據權利要求8所述的紙袋機的折邊壓角裝置，其特征在于：所述平移導軌（422）沿前后方向設置，

10.根據權利要求1所述的紙袋機的折邊壓角裝置，其特征在于：所述曲形軌跡包括弧形運動軌跡，所述折角驅動單元（42）包括有擺動驅動單元（423）和折角升降座（424），所述折角升降座（424）可上下移動，所述折角壓板（41）鉸接于折角升降座（424）底部，所述折角壓板（41）與擺動驅動單元（423）連接，擺動驅動單元（423）驅動折角壓板（41）繞鉸接點向下擺動，以實現弧形運動軌跡。

技術總結
本技術公開了一種紙袋機的折邊壓角裝置，包括承料平臺、袋體固定機構、折邊機構和折角機構，袋體固定機構設置在承料平臺上方，折邊機構設置在袋體固定機構的外側，折角機構設置在折邊機構的側方；袋體固定機構包括有用于定位物料主體的壓袋板和升降驅動單元；折邊機構包括折邊壓板和折邊驅動單元；折角機構包括折角壓板和折角驅動單元；折角壓板包括壓角平面，折角驅動單元驅動壓角平面沿曲形軌跡運動，使得壓角平面部分越過物料的折痕線后，將物料的翻折部向內按壓。壓袋板下壓以固定物料袋體，折邊驅動單元控制折邊壓板以完成袋口的折邊動作，折角壓板的壓角平面沿曲形軌跡運動向內按壓翻折部完成自動折邊折角，折邊與折角機構協同作業。

技術研發人員：吳仕飛,虞臣昌
受保護的技術使用者：浙江瑞航塑業有限公司
技術研發日：20250324
技術公布日：2025/4/28
