本發明涉及磁鐵夾(magnetic catch)的安裝、卸除所使用的扣合的脫落防止機構和包括該機構的圖像形成裝置。

背景技術：

電子照相方式的圖像形成裝置中所使用的前門2、3的開關是如圖1、圖2、圖3所示地，通過將把手部3c向跟前方向牽拉來打開，并朝著相反方向推壓來關閉的。關閉時的前門2、3例如圖4、圖5所示地，是通過固定在前門上的磁鐵夾6的吸附力(磁力)來保持的。也就是說，在設置在本體1的金屬制的框架5-2或框架增強板5-3的吸附面上，是以磁鐵夾6的吸附力(磁力)來抵接并保持的。

圖6、圖7、圖11、圖12所示是現有技術中用于說明磁鐵夾對外殼罩蓋(前門)的安裝方法的圖。圖6所示是具有扣合部6-3、6-4的磁鐵夾6的外形。圖7所示是設置在前門3b上的磁鐵夾6的安裝部(嵌合孔3b-1)的形狀。另外，圖11所示是從后面看到的扣合用的嵌合孔3b-1的圖，圖12所示是通過T字部6-4嵌合到該嵌合孔3b-1里來被卡止時的狀態。

在該以往的例子中，磁鐵夾6對前門3bde安裝方法是通過螺絲的安裝(未圖示)或者是如圖所示地，在由先端具有T字部6-4的扣合用的臂部6-3來形成為一體的磁鐵夾盒6-1所構成的磁鐵夾6中，將T字部6-4朝著箭頭11、12的方向壓入來使得臂部6-3彈性變形，并將前述T字部6-4插通到設置在前門3b中的嵌合孔3b-1里后，通過解除(箭頭14、15方向)臂部6-3的彈性變形來使得T字部6-4彈性恢復到原來的位置里。以上，T字部6-4的先端就在前門3b的背面(圖11的鉤掛部3b-2)被卡止(參照圖12)，從而使得磁鐵夾6安裝在前門3b上了。

但是，通過至今為止的扣合方式來將磁鐵夾6安裝到前門3b上的方式(例如參照專利文獻1)會存在以下的問題。還有，圖13～圖17所示是對現有技術中的磁鐵夾的安裝方法的說明圖。圖13所示是從箭頭29方向看到的圖3的前 門3的截面圖，圖14所示是圖13的詳細部分B的放大圖。另外，圖16所示是從后面看到的嵌合孔3b-1的圖，是通過扣合用T字部6-4的嵌合的卡止朝著箭頭20方向移動時的狀態。更進一步地，圖17所示是磁鐵夾6的T字部6-4的卡止從前門3b脫落時的狀態圖。

(1)

如圖13、圖14所示地，前門3是通過磁鐵夾6的磁力來朝著框架增強板5-3被保持的。因此，在握住把手部3c朝著箭頭16方向打開前門3時，直到磁鐵夾6從框架增強板5-3脫離為止，前門3是以磁鐵夾6的下部18為支點來朝著箭頭17方向轉動的。該行為隨著磁鐵夾6的磁化力的增大而明顯。

然后，該行為如圖15所示地，可以置換成在被卡止在前門3b的磁鐵夾6中作用有來自于箭頭19方向的負載的示例。在這種情況下，通過箭頭19方向來的負載，磁鐵夾6也是以下部18為支點來進行轉動的。負載(力)也會施加在將磁鐵夾6卡止到前門3b上的T字部6-4中，為了消減該負載(力)，是在使得扣合用的臂部6-3彈性變形的同時，T字部6-4朝著箭頭20方向移動(圖16)，并且，T字部6-4最終是從設置在前門3b中的嵌合孔3b-1脫離的(圖17)。

還有，在前門3b打開時，比起靠近為了開關而設置的鉸鏈4的T字部6-4來，遠離鉸鏈4的扣合容易脫離。這是因為，磁鐵從框架增強板5-3等的吸附面脫離的速度比起靠近鉸鏈4的T字部6-4來，遠離鉸鏈4的扣合的速度要更快(參照圖17)。

(2)

磁鐵夾6根據安裝部位的情況，例如根據部位等的安裝部，有時會不能夠準備對磁鐵夾6本身或臂部6-3進行保護的例如掩蓋的構件。這種情況下，為了對應卡紙處理等而打開前門2、3時，會露出臂部6-3，從而對臂部6-3意外地施加箭頭11、12方向的負載，并導致T字部6-4的卡止被解除而脫離。另外，如前述(1)所記載地，負載從從圖15中的箭頭19方向施加在磁鐵夾6上，同樣會導致T字部6-4的卡止被解除而脫離的問題。

在專利文獻1中公開了以下的技術，為了不使用螺絲或工具而將磁鐵夾安裝到外殼罩蓋(安裝構件)上，是在磁鐵夾的殼體的兩側面上通過一體地形成突出設置的大致呈L字形的兩臂狀彈性板，并使得該兩彈性板彈性變形來將先端部插通到外殼罩蓋的貫通孔里后，只解除其彈性變形，各彈性板就彈性恢復到原來的位置，分別突出設置在這些彈性板的先端部兩側的卡合突起部就與外殼 罩蓋的背面卡合，并由此來將磁鐵夾固定到外殼罩蓋里。然而，這并不能消除上述(1)、(2)的問題。

【專利文獻1】(日本)特許第2628459號公報

技術實現要素：

本發明的目的是提供這樣一種機構，在以扣合方式來安裝在前門等的外殼罩蓋上的磁鐵夾中，能夠防止因不小心或意外地將負載施加到磁鐵夾上而導致磁鐵夾的扣合卡止部脫落，更進一步地，是防止磁鐵夾容易從前門脫落。

本發明所涉及的扣合的脫落防止機構是一種防止扣合從所述磁鐵夾的扣合的安裝部脫落的扣合的脫落防止機構，其特征是：在所述安裝部設有懸臂的彈性構件，和設置在所述彈性構件的先端的突起部，以及所述磁鐵夾具有的用于扣合的T字部所插通并嵌合的嵌合孔。

根據本發明，在以扣合方式來安裝在外殼罩蓋等的安裝部上的磁鐵夾中，能夠防止磁鐵夾的扣合卡止部脫落及磁鐵夾容易從前門脫落的問題。

附圖說明

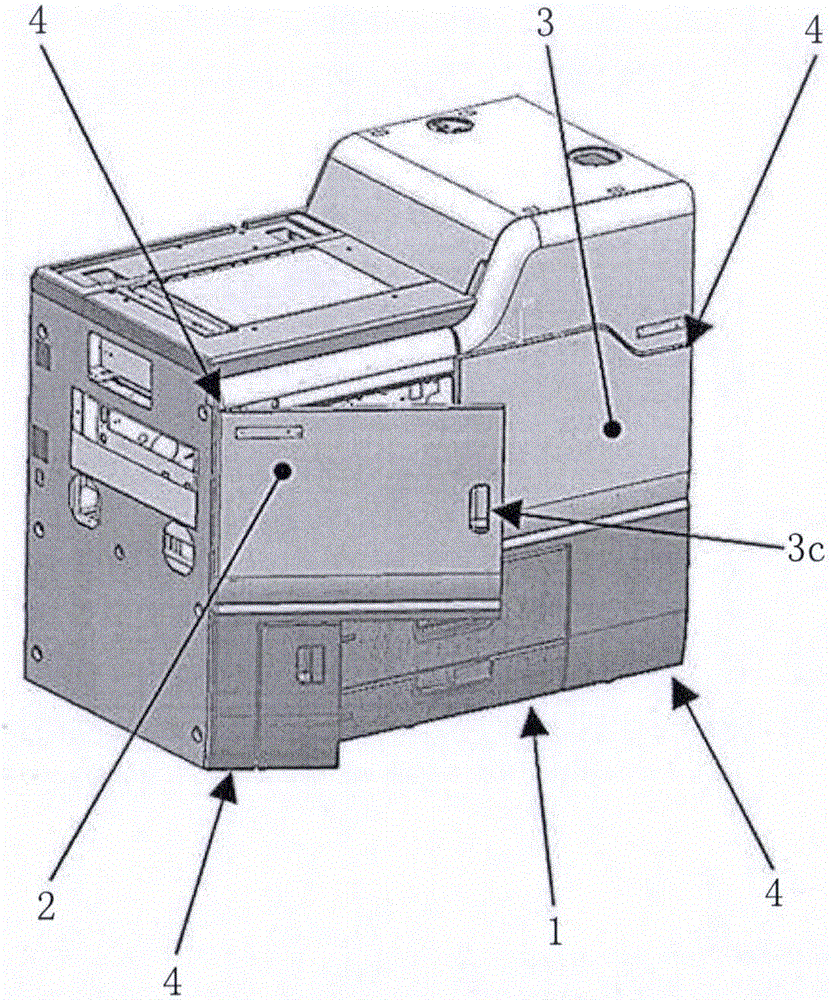

圖1所示是圖像形成裝置的一個例子以及其所使用的可以開關的前門的斜視圖。

圖2所示是圖1的圖像形成裝置的本體和打開的前門的斜視圖。

圖3所示是圖2的圖像形成裝置的本體構造的斜視圖。

圖4所示是取出圖3的一部分來顯示的斜視圖。

圖5所示是圖4的詳細A部位的放大的斜視圖。

圖6所示是具有扣合部的磁鐵夾的外形的斜視圖。

圖7所示是設置在前門上的磁鐵夾的安裝部(嵌合孔3b-1)的形狀的斜視圖。

圖8所示是將磁鐵夾安裝到磁鐵夾的安裝部里時的斜視圖。

圖9所示是將磁鐵夾安裝到磁鐵夾的安裝部里時的斜視圖。

圖10所示是將磁鐵夾安裝到磁鐵夾的安裝部里后的斜視圖。

圖11所示是從背側看到的扣合嵌合孔的斜視圖。

圖12所示是扣合T字部(T字部)嵌合到嵌合孔里而被卡止時的斜視圖。

圖13所示是從箭頭29方向看到的圖3的前門的示意圖。

圖14所示是圖13的詳細B部分的放大圖。

圖15所示是將磁鐵夾安裝到磁鐵夾的安裝部里后的斜視圖。

圖16所示是從后面看到的扣合嵌合孔的圖。

圖17所示是磁鐵夾的T字部的卡止從前門脫落時的狀態的斜視圖。

圖18所示是在彈性構件的先端設置突起部的構造的平面圖。

圖19所示是在彈性構件的先端設置突起部的構造的斜視圖。

圖20所示是前門上的磁鐵夾的安裝部的斜視圖。

圖21所示是要將磁鐵夾安裝到前門的安裝部里時的斜視圖。

圖22所示是將磁鐵夾安裝到前門的安裝部里時的截面圖。

圖23所示是將磁鐵夾安裝到前門的安裝部里后的斜視圖。

圖24所示是T字部的先端被前門的背面卡止，并從圖23的下方來看到的彈性構件的彎曲將被解除時的斜視圖。

圖25所示是T字部的先端被前門的背面卡止，彈性構件的彎曲被解除時的截面圖。

圖26所示是T字部朝著突起部抵接來防止T字部的卡止被脫離時的放大截面圖。

圖27所示是T字部朝著突起部抵接來防止T字部的卡止被脫離時的放大平面圖。

圖28所示是T字部的先端被前門的背面卡止，并從圖23的下方來看到的彈性構件的彎曲被解除后的斜視圖。

圖29所示是從圖23的下方看到的不使用工具而能夠容易地抬起突起部時的斜視圖。

圖30所示是在圖29的狀態中安裝磁鐵夾時的斜視圖。

圖31所示是能夠容易地卸下磁鐵夾時的平面圖。

圖32所示是在能夠抬起突起部并容易地取下的狀態下來安裝磁鐵夾時的例示斜視圖。

圖33所示是能夠容易地取下磁鐵夾時的斜視圖。

圖34所示是能夠容易地取下磁鐵夾時的變形例的斜視圖。

具體實施方式

以下，參照附圖來說明本發明的實施方式。

本發明是以扣合方式來安裝在外殼罩蓋等的安裝部里的磁鐵夾的安裝、卸除所用的扣合脫落防止機構，具有以下所述特征。也就是說，其特征是利用樹脂構件的彈性力來設置用于防止扣合不小心脫落的防止機構(構造)。

<實施方式1>

以下說明本發明的實施方式1。實施方式1所涉及的扣合的脫落防止機構具有扣合用的T字部(在本說明書中簡稱為T字部，并以符號6-4來表示)。該T字部6-4是在磁鐵夾6的安裝部設有懸臂的彈性構件3b-6，和設置在彈性構件3b-6的先端的突起部3b-7，以及磁鐵夾6所具有的T字部6-4插通并嵌合的插通孔3b-1a。詳細來說就是，在前門3b的磁鐵夾6的安裝部里插通有設置在磁鐵夾6中的T字部6-4。另外，在前門3b中，一體地形成有作為左右對稱的一對的彈性構件3b-6，其以所嵌合的插通孔3b-1a及狹縫部3b-5為外框(形狀)。另外，在彈性構件3b-6的先端設有突起部3b-7(參照圖18、圖19、圖20)。

在該構成中，像以往那樣將設置在磁鐵夾6中的T字部6-4朝著圖中箭頭21、22方向按壓后使得臂部6-3彈性變形，并將T字部6-4插通到設置在前門3b上的插通孔3b-1a里。由此，就如圖21～圖23所示地，T字部6-4的先端一邊使得彈性構件3b-6彎曲，一邊推壓突起部3b-7。之后，通過解除臂部6-3的彈性變形來使得T字部6-4彈性恢復到原來的位置。這樣一來，就如圖25所示地，T字部6-4的先端被卡止到前門3b的背面(圖25的鉤掛部3b-2)，并且彈性構件3b-6的彎曲也被解除(參照圖25、圖28)。

通過將插通T字部6-4的插通孔3b-1a的間隙尺寸30，詳細來說就是將其寬度尺寸設置為小于T字部6-4的寬度尺寸31，就會產生上述問題，也就是會在磁鐵夾6里施加負載(力)。由此，即使發生T字部6-4朝著箭頭26方向的移動，在T字部6-4從插通孔3b-1a掉下之前，由于T字部6-4朝著突起部3b-7抵接，所以就防止了T字部6-4的卡止的脫離(參照圖26、圖27)。

<實施方式2>

以下說明本發明的實施方式2。實施方式2所涉及的扣合的脫落防止機構是在彈性構件3b-6中設有抓捏形狀部3b-8。也就是說，設置有防止因為設有扣合的脫落防止機構而導致扣合的卸除變得困難的機構。

在實施方式1的構成中，因為修理等而從前門3b來取下磁鐵夾6時，是需要將T字部6-4穿過插通孔3b-1a的。因此，就需要使得彈性構件3b-6彎曲來抬起突起部3b-7。作為這種抬起機構，只有將一字螺絲刀等插入到突起部 3b-7附近的間隙里來抬起突起部3b-7。但是，T字部6-4對于1個磁鐵夾來說是具有兩處的。因此，就需要一邊通過一字螺絲刀等來同時抬起該兩處的突起部3b-7，一邊進行使得T字部6-4通過插通孔3b-1a的操作，以一個人來操作時就會變得困難。為了解決這一點，由于在彈性構件3b-6中設置了抓捏形狀部3b-8，所以只要從箭頭(27、28)方向同時按壓地抓捏抓捏形狀部3b-8即可。通過該動作，就能夠不使用工具而容易地抬起突起部3b-7了(參照圖29、圖30)。

<實施方式3>

以下說明本發明的實施方式3。實施方式3所涉及的扣合的脫落防止機構是設置在彈性構件3b-6的側面(平行于磁鐵夾6的安裝面的方向)的下按片3b-10具有朝向磁鐵夾6的前門3b安裝時不被磁鐵夾6掩蓋的構成。也就是說，不需要分解零件或單元就能夠容易地對扣合脫落防止機構的解除進行操作的構成。

在實施方式2的構成中，是將用于從前門3b取下磁鐵夾6的機構(操作面)朝著前門3b(磁鐵夾6的安裝面)的背面部設置的。因此，在難以對背面進行操作時，為了取下磁鐵夾6就必須特別地分解其他的零件或單元。為了解決該問題，是在彈性構件3b-6的側面(與磁鐵夾6的安裝面平行的方向)的設置了下按片3b-10，并且，在將磁鐵夾6安裝到前門3b上時，下按片3b-10是不被磁鐵夾6掩蓋的。因此，通過螺絲刀等來從前門3b的表面(磁鐵夾6的安裝面)將下按片3b-10朝著箭頭24方向按下，就能夠抬起突起部3b-7并容易地卸除磁鐵夾6(參照圖31、圖32、圖33)。

<實施方式4>

圖34所示是可以稱為實施方式2、3的變形例的實施方式。在上述下按片3b-10中進一步設置突起部3b-11，通過在箭頭25方向上按下突起部3b-11，即使不使用螺絲刀等的工具，也能夠抬起突起部3b-7。然后，能夠容易地取下磁鐵夾6(圖34)。

另外，本發明不局限于以上說明的實施方式，在本發明的技術思想范圍內，本領域的技術人員都可以進行多種變形。
