本實用新型涉及投影儀的技術領域，具體為一種可調節的投影儀。

背景技術：

投影儀又稱投影機，是一種可以將圖像或視頻投射到幕布上的設備，可以通過不同的接口同計算機、VCD、DVD、BD、DV等相連接播放相應的視頻信號。投影儀廣泛應用于辦公室和學校，在學校的多功能教室中，投影儀只能升降，教師會根據上課同學的多少去改變投布的位置，當投影儀的投射點與屏布的正中心沒有對正時，投影儀投射出的圖案會發生偏斜，圖案發生偏斜會令同學們看著不清晰，看著不清晰會影響同學們上課的積極性、同學們的積極性沒了，會降低學習的效率，投影儀的安裝結構繁瑣，如果重新改變投影儀的位置，不僅麻煩還浪費時間。

技術實現要素：

本實用新型的目的在于提供一種可調節的投影儀，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種可調節的投影儀，包括天花板，所述天花板的底部通過電動升降桿與搖擺裝置的頂部固定連接，所述搖擺裝置的內部設置有與滾動輪相適配的滑槽，所述滾動輪的軸心處通過焊接塊與投影儀的頂部固定連接，所述投影儀的兩側通過傳動繩與第一滑輪和第二滑輪活動連接，所述第一滑輪和第二滑輪的軸心處通過第一固定板和第二固定板與搖擺裝置的底部固定連接，所述第二固定板上貫穿設置有滑輪軸，且滑輪軸貫穿第二固定板的一端與第二滑輪固定連接，所述滑輪軸的另一端通過傳動帶與電機的轉軸活動連接。

優選的，所述電機設置在搖擺裝置一端的底部，且電機接近第二滑輪的一側。

優選的，所述電動升降桿的底部在搖擺裝置的正中心。

優選的，所述搖擺裝置的頂部設置有一層防灰膜。

與現有技術相比，本實用新型的有益效果是：該可調節的投影儀，當投影儀的上下調整好后，通過電機轉軸帶動傳動帶轉動，傳動帶轉動帶動滑輪軸轉動，滑輪軸轉動帶動第二滑輪轉動，第二滑輪轉動帶動傳動繩轉動，傳動繩轉動帶動投影儀左右調節位置，通過調節投影儀的左右位置，同學上課的人數不論有多少，也不論教師怎么去調整屏布的位置，投影儀的投射點都會與屏布的正中心位置對正，投影儀的圖案正了，同學們看的會非常清楚，這不僅會提高同學們上課的積極性，還會提高同學們的學習效率，不管投影儀的安裝有多么麻煩，老師都不需要重新改變投影儀的位置，可調節的投影儀節約了時間，方便了同學們的學習。

附圖說明

圖1為本實用新型結構正視圖；

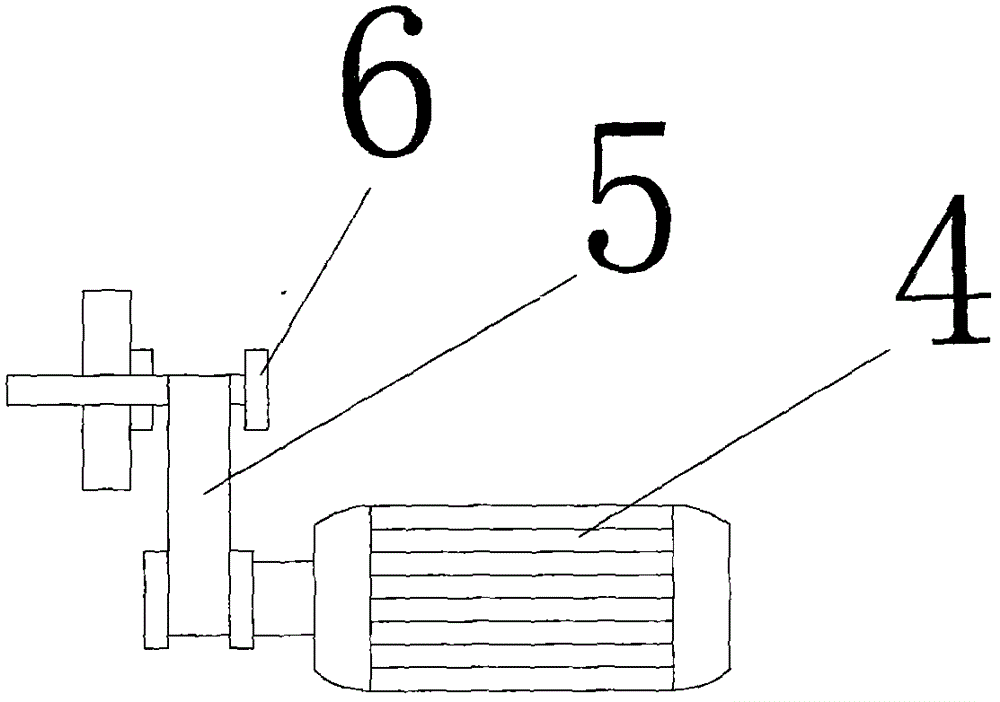

圖2為本實用新型結構電機和滑輪軸的側視圖。

圖中：1天花板、2電動升降桿、3搖擺裝置、4電機、5傳動帶、6滑輪軸、7第二滑輪、8第二固定板、9傳動繩、10投影儀、11焊接塊、12滾動輪、13第一固定板、14第一滑輪、15滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人 員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種可調節的投影儀10，包括天花板1，天花板1的底部通過電動升降桿2與搖擺裝置3的頂部固定連接，通過電動升降桿2可以調整投影儀10的上下位置，電動升降桿2的底部在搖擺裝置3的正中心，搖擺裝置3的內部設置有與滾動輪12相適配的滑槽15，搖擺裝置3的頂部設置有一層防灰膜，通過防灰膜可以防止灰塵進入搖擺裝置3內部，確保搖擺裝置3能更高效的進行工作，滾動輪12的軸心處通過焊接塊11與投影儀10的頂部固定連接，通過焊接塊11能使投影儀10和滑動輪連接更牢固，投影儀10的兩側通過傳動繩9與第一滑輪14和第二滑輪7活動連接，通過第一滑輪14和第二滑輪7，可使傳動繩9更靈活的帶動投影儀10左右擺動，第一滑輪14和第二滑輪7的軸心處通過第一固定板13和第二固定板8與搖擺裝置3的底部固定連接，第二固定板8上貫穿設置有滑輪軸6，且滑輪軸6貫穿第二固定板8的一端與第二滑輪7固定連接，滑輪軸6的另一端通過傳動帶5與電機4的轉軸活動連接，電機4設置在搖擺裝置3一端的底部，且電機4接近第二滑輪7的一側，當投影儀10的上下調整好后，通過電機4轉軸帶動傳動帶5轉動，傳動帶5轉動帶動滑輪軸6轉動，滑輪軸6轉動帶動第二滑輪7轉動，第二滑輪7轉動帶動傳動繩9轉動，傳動繩9轉動帶動投影儀10左右調節位置，通過調節投影儀10的左右位置，同學上課的人數不論有多少，也不論教師怎么去調整屏布的位置，投影儀10的投射點都會與屏布的正中心位置對正，投影儀10的圖案正了，同學們看的會非常清楚，這不僅會提高同學們上課的積極性，還會提高同學們的學習效率，不管投影儀10的安裝有多么麻煩，老師都不需要重新改變投影儀10的位置，可調節的投影儀10節約了時間，方便了同 學們的學習。

工作原理：當電動升降機調整好投影儀10的上下位置后，通過電機4轉動帶動轉軸轉動，轉軸通過皮帶帶動滑輪軸6，滑輪軸6轉動帶動第二滑輪7轉動，第二滑輪7轉動帶動傳動繩9轉動，傳動繩9使投影儀10左右調節位置，確保投影儀10的投射點在屏布的正中心。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
