本發明涉及tft-lcd技術領域，特別是涉及一種陣列基板、顯示面板及顯示器件。

背景技術：

由于不需要背光源的反射式顯示器件具有低消耗功率、輕薄化等優點，因此在便攜式顯示設備中有較大的應用價值，隨著便攜式電話等應用市場的逐漸擴大，對反射式顯示器件的需求也在逐步增加。

然而，現有的便攜式顯示設備中的反射式顯示器件大部分是通過反射層反射環境光實現顯示畫面，當環境光消失后便無法顯示,如需正常顯示必須增加前置光源，使設備不夠便攜。

技術實現要素：

本發明提供一種陣列基板、顯示面板及顯示器件，以解決現有技術的反射式顯示器件在環境光消失后，沒有前置光源的情況下便無法顯示的問題。

為了解決上述問題，本發明公開了一種陣列基板，用于顯示面板，所述陣列基板包括基板以及形成在所述基板上的反射層，所述反射層靠近所述顯示面板的液晶層設置；

所述反射層中摻雜有夜光材料；

所述反射層將經所述液晶層入射的環境光反射至所述液晶層，所述夜光材料吸收并儲存所述環境光的能量；

所述夜光材料發射光線至所述液晶層。

優選地，所述基板包括薄膜晶體管陣列，所述薄膜晶體管陣列形成在所述基板靠近所述液晶層的一側。

優選地，所述陣列基板還包括薄膜晶體管陣列，所述薄膜晶體管陣列形成在所述反射層上。

優選地，所述反射層具有偏光功能。

優選地，所述夜光材料為無機材料。

優選地，所述夜光材料為不含放射性元素的稀土材料。

優選地，所述夜光材料為可循環使用材料。

為了解決上述問題，本發明還公開了一種顯示器件，所述顯示面板包括上述的任一項所述的陣列基板，與所述陣列基板相對設置的彩膜基板，填充在所述陣列基板與所述彩膜基板之間的液晶層，以及覆蓋在所述彩膜基板遠離所述液晶層一側的偏光片。

優選地，所述偏光片包括四分之一波片，所述四分之一波片設置在靠近所述彩膜基板的一側。

為了解決上述問題，本發明還公開了一種顯示裝置，所述顯示裝置包括上述的任一項所述的顯示面板。

與現有技術相比，本發明包括以下優點：

通過本發明實施例提供了一種陣列基板，所述陣列基板用于顯示面板，所述陣列基板包括基板以及形成在所述基板上的反射層，所述反射層靠近所述顯示面板的液晶層設置，所述反射層中摻雜有夜光材料；通過在反射層中摻雜夜光材料，當環境光足夠強時，所述環境光經反射層反射至液晶層，實現正常顯示，同時夜光材料吸收并存儲環境光能量；當環境光較暗時，夜光材料可以發射光線至液晶層，仍能實現正常顯示，也就是在黑暗環境下不再依賴于前置光源，從而使便攜式顯示設備更加輕薄，同時滿足低成本、低功耗等要求。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對本發明實施例的描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例一提供的一種陣列基板的剖面結構示意圖；

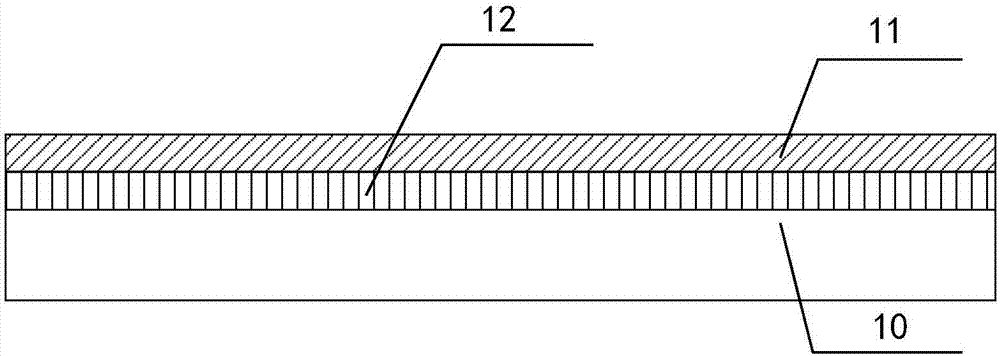

圖2是本發明實施例二提供的一種陣列基板的剖面結構示意圖；

圖3是本發明實施例二提供的另一種陣列基板的剖面結構示意圖；

圖4是本發明實施例四提供的一種顯示器件的剖面結構示意圖；

附圖標記說明：

10-基板；11-反射層；12-薄膜晶體管陣列；14-彩膜基板；15-液晶層；16-偏光片。

具體實施方式

為使本發明的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

實施例一

參照?qǐng)D1，本實施例一提供了一種用于顯示面板的陣列基板，包括基板10以及形成在基板10上的反射層11，反射層11靠近顯示面板的液晶層設置；反射層11中摻雜有夜光材料。

具體的，根據實際應用，基板10可以包括薄膜晶體管陣列，薄膜晶體管陣列形成在基板10靠近液晶層的一側，在本實現方式中，反射層11形成在薄膜晶體管陣列的上方。在另一種實現方式中，陣列基板還可以包括薄膜晶體管陣列，即薄膜晶體管陣列形成在反射層11的上方。

為了進一步改善顯示效果，如提高畫面對比度，在另一實現方式中，反射層11還可以具有偏光功能。

反射層11中摻雜的夜光材料可以通過吸收各種可見光實現發光功能，尤其對450納米以下的短波可見光、陽光和紫外線光(如uv光)具有很強的吸收能力。本實施例中，夜光材料主要用于當有環境光入射時，吸收并存儲能量；當環境光較弱時，夜光材料仍可以發射光線至液晶層，具備這一功能的夜光材料有多種，例如可以是無機材料。

為了避免造成環境污染，在另一種實現方式中，夜光材料可以是不含放射性元素的稀土材料。

為了延長使用壽命，在另一實現方式中，夜光材料可以是可無限次循環使用的材料。

摻雜夜光材料的反射層厚度可以根據夜光材料發射光線的強度等因素具體確定。其中夜光材料可以通過離子注入等方法對反射層進行摻雜。

下面結合本實施例的陣列基板結構介紹下用于顯示面板時的工作過程：

當有環境光，如環境光強度高于第一預設閾值時，環境光經液晶層入射至反射層11，經反射層11反射至液晶層，反射層11中的夜光材料吸收并儲存環境光的能量；當環境光較弱，如環境光強度低于第二預設閾值時，夜光材料仍然可以發射光線至液晶層。第一預設閾值和第二預設閾值與具體的夜光材料以及顯示面板的具體結構有關，可以預先通過理論計算或者反復試驗得到。

本實施例提供了一種陣列基板，所述陣列基板用于顯示面板，所述陣列基板包括基板以及形成在所述基板上的反射層，所述反射層靠近所述顯示面板的液晶層設置，所述反射層中摻雜有夜光材料；通過在反射層中摻雜夜光材料，當環境光足夠強時，所述環境光經反射層反射至液晶層，實現正常顯示，同時夜光材料吸收并存儲環境光能量；當環境光較暗時，夜光材料可以發射光線至液晶層，仍能實現正常顯示，也就是黑暗環境下不再依賴于前置光源，從而使便攜式顯示設備更加輕薄，同時滿足低成本、低功耗等要求。

實施例二

參照?qǐng)D2，本實施例二提供了一種用于顯示面板的陣列基板，在實施例一的基礎上，基板10包括薄膜晶體管陣列12，薄膜晶體管陣列12形成在基板10靠近液晶層的一側。

具體的，薄膜晶體管陣列12可以形成在襯底(如玻璃)上，結構可以是頂柵結構或者是底柵結構，薄膜晶體管陣列12的溝道類型可以是n型或者是p型，具體結構和類型可以參照現有技術，本實施例不再贅述。

本實施例中，反射層11形成在薄膜晶體管陣列12上，反射層11中摻雜夜光材料。

在另一實施例中，如圖3所示，陣列基板還可以包括薄膜晶體管陣列12，薄膜晶體管陣列12形成在反射層11上。

在本實施例中，摻雜夜光材料的反射層11可以形成在襯底(如玻璃)上，在反射層11上再形成薄膜晶體管陣列12。

實施例三

本實施例三提供了一種用于顯示面板的陣列基板，在實施例一的基礎上，反射層11還可以具有偏光功能。

具體的，當環境光經過彩膜基板上偏光片后透過線偏振光，并經液晶層入射至反射層11，反射層11的偏光功能對該線偏振光不起作用。當夜光材料發射的光線經反射層11時，經反射層11透射得到線偏振光并入射至液晶層。

具體的，對于反射材料是金屬材料如銀的情況，可以將銀等金屬吸附在高分子薄膜上，再加以還原，使棒狀金屬有起偏的能力。對于tn模式，反射層11的偏光軸方向可以與顯示面板的彩膜基板上偏光片的偏光軸方向相互垂直。在實際應用中，反射層11的偏光軸方向可以根據顯示面板的彩膜基板上偏光片的偏光軸方向，以及顯示模式等具體結構來確定，本申請對此不作限定。

在實際應用中，還可以通過在反射層11上設置偏光層，以使夜光材料發射的光線經過偏光層透射時得到線偏振光；偏光層對經液晶層入射的環境光則只是起反射作用。對于這種結構的偏光層中需要摻雜夜光材料，以在環境光入射到偏光層上時儲存光能。

在本實施例中，反射層11的偏光功能與顯示面板的彩膜基板上偏光片配合，可以進一步改善顯示效果，提高顯示畫面的對比度。

實施例四

參照?qǐng)D4，本實施例四提供了一種顯示面板，該顯示面板可以包括上述實施例中任一陣列基板，還可以包括陣列基板相對設置的彩膜基板14，填充在陣列基板與彩膜基板之間的液晶層15，以及覆蓋在彩膜基板14遠離液晶層一側的偏光片16。

具體的，彩膜基板14、液晶層15以及貼附在彩膜基板外側的偏光片16都可以參考現有技術，本實施例中不再贅述。

下面介紹本實施例中顯示面板的工作過程：

當有環境光，如環境光的強度高于第一預設閾值時，環境光經偏光片16、彩膜基板14進入液晶層15，被反射層11反射，再依次經過液晶層15、彩膜基板14、偏光片16射出，從而使人眼看到顯示畫面；同時，反射層11中的夜光材料吸收環境光能量進行儲能。

當環境光較弱，如環境光的強度小于或等于第二預設閾值時，反射層11中的夜光材料仍然主動發光，依次經過液晶層15、彩膜基板14、偏光片16射出，從而使人眼看到顯示畫面。

在另一優選實施例中，偏光片16可以包括四分之一波片，四分之一波片設置在靠近所述彩膜基板的一側。

具體的，對于tn模式，當偏光片16的光軸方向?yàn)?5°時，四分之一波片的慢軸方向可以設置為0°，具體四分之一波片的慢軸方向與偏光片16的光軸方向之間的角度要根據實際的顯示模式以及電場方向設定，本實施例對此不作限定。

本實施例中，通過設置四分之一波片，能進一步改善顯示效果，提高畫面對比度。

在另一實施例中，還提供了一種顯示裝置，包括上述實施例中任一顯示面板。

綜上，本申請實施例提供了一種陣列基板、顯示面板及顯示裝置，所述陣列基板用于顯示面板，所述陣列基板包括基板以及形成在所述基板上的反射層，所述反射層靠近所述顯示面板的液晶層設置，所述反射層中摻雜有夜光材料；通過在反射層中摻雜夜光材料，當環境光足夠強時，所述環境光經反射層反射至液晶層，實現正常顯示，同時夜光材料吸收并存儲環境光能量；當環境光較暗時，夜光材料可以發射光線至液晶層，仍能實現正常顯示，也就是黑暗環境下不再依賴于前置光源，從而使便攜式顯示設備更加輕薄，同時滿足低成本、低功耗等要求。

本說明書中的各個實施例均采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似的部分互相參見即可。

最后，還需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、商品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、商品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、商品或者設備中還存在另外的相同要素。

以上對本發明所提供的一種陣列基板及一種顯示器件，進行了詳細介紹，本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想；同時，對于本領域的一般技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，綜上所述，本說明書內容不應理解為對本發明的限制。
