本技術涉及幕布，尤其涉及卷軸式可移動便攜放映幕布。

背景技術：

1、專用于投影的幕布叫投影幕是投影機周邊設備中最常使用的產品之一，投影屏幕如果與投影機搭配得當，可以得到優質的投影效果，投影屏幕從功能上一般可分為反射式、透射式兩類；反射式用于正投，透射式用于背投；正投幕又分為平面幕、弧型幕；從質地上可分為玻璃幕、金屬幕、壓紋塑料幕等，由于幕布使用場景較多，所以對于幕布的結構優化是必要的。

2、例如在公告號為cn218213772u的中國實用新型專利中公開了投影幕布，上述現有技術，雖然通過轉軸和固定桿能夠完成幕布主體的定位，通過第一支撐桿和第二支撐桿能夠實現幕布主體的固定支撐，安裝方便，但是幕布在戶外做活動使用的時候，一般會直接固定在架子上，只有活動結束才能夠爬上架子將幕布取下來，由于戶外天氣的不可控制，在活動過程中刮起大風或是下雨，又會增加幕布取下來的難度，只要沒有及時將幕布從架子上取下來都會對幕布造成損傷，因此設計一種在使用時也能夠進行移動的幕布是必要的。

技術實現思路

1、為解決在戶外使用的幕布無法直接移動的技術問題，本實用新型提供卷軸式可移動便攜放映幕布。

2、本實用新型采用以下技術方案實現：卷軸式可移動便攜放映幕布，包括幕布，所述幕布的兩側均設有將幕布進行收卷的收卷組件，每個所述收卷組件的一側均設有讓幕布在展開使用時能夠進行移動的移動組件，兩個所述收卷組件之間設有多個讓幕布在使用時對幕布進行穩定支撐的穩定組件，所述移動組件包括設置在收卷組件一側并開設有第一插口的固定塊、一端插接在第一插口內部的連接桿和設置在連接桿一端的底座。

3、通過上述技術方案，在戶外使用幕布的時候，如果需要移動幕布只需要將移動組件推動即可。

4、作為上述方案的進一步改進，所述底座的底部開設有多個轉動槽，每個所述轉動槽的內部均轉動安裝有滾輪。

5、通過上述技術方案，滾輪配合底座就可以讓幕布在不拆卸時就能夠移動。

6、作為上述方案的進一步改進，所述收卷組件包括設置在幕布一側的收卷盒和轉動安裝在收卷盒內部的收卷柱，所述幕布的一側貫穿收卷盒并與內部的收卷柱纏繞連接，所述收卷柱的一端貫穿收卷盒并延伸至其外側，兩個所述固定塊均與相鄰收卷盒固定安裝。

7、通過上述技術方案，轉動收卷柱就可以將幕布進行收卷。

8、作為上述方案的進一步改進，所述穩定組件包括設置在幕布一側的第一穩定桿和設置在第一穩定桿一端的第二穩定桿，所述第一穩定桿與第二穩定桿的一端均轉動安裝有第一轉動塊，兩個所述第一轉動塊均與相鄰收卷盒轉動安裝。

9、通過上述技術方案，第一穩定桿配合第二穩定桿就可以讓幕布在戶外使用的時候具有一個支撐，減少幕布被風吹的晃動。

10、作為上述方案的進一步改進，所述第二穩定桿的一側開設有固定槽，所述第一穩定桿的一側轉動安裝有第二轉動塊，所述第二轉動塊的一側固定安裝有呈“l”形設置的限位板，所述限位板與固定槽相適配。

11、通過上述技術方案，限位板可以將第一穩定桿和第二穩定桿進行固定，防止兩個穩定桿分開。

12、作為上述方案的進一步改進，所述第一穩定桿與第二穩定桿的一側均轉動安裝有轉動軸，兩個所述轉動軸的一側均固定安裝有將幕布夾緊的夾緊板。

13、通過上述技術方案，夾緊板會將幕布壓緊在第一穩定桿和第二穩定桿上，防止幕布晃動。

14、相比現有技術，本實用新型的有益效果在于：

15、本實用新型通過設置收卷組件、移動組件和穩定組件，收卷組件可以將幕布進行卷軸式的收卷，移動組件可以在幕布使用的過程中將幕布的位置進行移動，方便應對戶外的天氣，并且移動組件采用拼接式結構，在不使用幕布時可以將移動組件拆開方便攜帶，穩定組件可以在戶外將幕布進行穩定，防止幕布被風吹晃動，這樣設置既可以讓幕布在使用時能夠進行移動，方便應對突發狀況，又可以在不使用幕布時將大部分組件拆開，方便攜帶運輸。

技術特征：

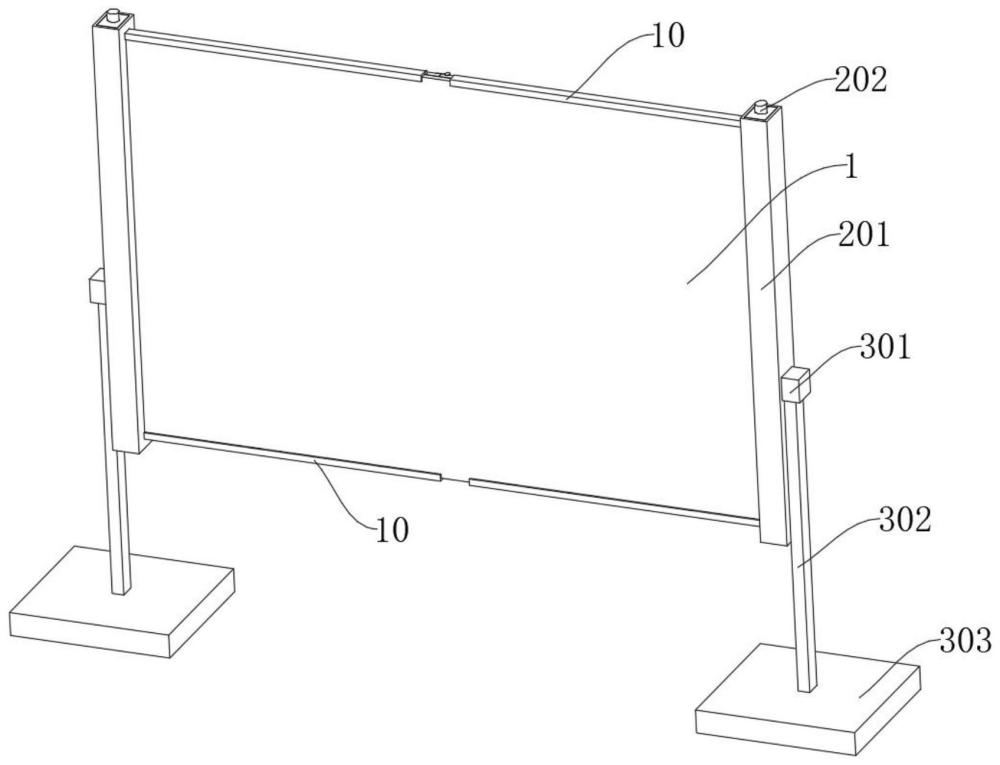

1.卷軸式可移動便攜放映幕布，包括幕布(1)，其特征在于，所述幕布(1)的兩側均設有將幕布(1)進行收卷的收卷組件，每個所述收卷組件的一側均設有讓幕布(1)在展開使用時能夠進行移動的移動組件，兩個所述收卷組件之間設有多個讓幕布(1)在使用時對幕布(1)進行穩定支撐的穩定組件，所述移動組件包括設置在收卷組件一側并開設有第一插口的固定塊(301)、一端插接在第一插口內部的連接桿(302)和設置在連接桿(302)一端的底座(303)，所述底座(303)的一側開設有與連接桿(302)相適配的第二插口。

2.如權利要求1所述的卷軸式可移動便攜放映幕布，其特征在于，所述底座(303)的底部開設有多個轉動槽，每個所述轉動槽的內部均轉動安裝有滾輪(5)。

3.如權利要求1所述的卷軸式可移動便攜放映幕布，其特征在于，所述收卷組件包括設置在幕布(1)一側的收卷盒(201)和轉動安裝在收卷盒(201)內部的收卷柱(202)，所述幕布(1)的一側貫穿收卷盒(201)并與內部的收卷柱(202)纏繞連接，所述收卷柱(202)的一端貫穿收卷盒(201)并延伸至其外側，兩個所述固定塊(301)均與相鄰收卷盒(201)固定安裝。

4.如權利要求3所述的卷軸式可移動便攜放映幕布，其特征在于，所述穩定組件包括設置在幕布(1)一側的第一穩定桿(401)和設置在第一穩定桿(401)一端的第二穩定桿(402)，所述第一穩定桿(401)與第二穩定桿(402)的一端均轉動安裝有第一轉動塊(6)，兩個所述第一轉動塊(6)均與相鄰收卷盒(201)轉動安裝。

5.如權利要求4所述的卷軸式可移動便攜放映幕布，其特征在于，所述第二穩定桿(402)的一側開設有固定槽，所述第一穩定桿(401)的一側轉動安裝有第二轉動塊(7)，所述第二轉動塊(7)的一側固定安裝有呈“l”形設置的限位板(8)，所述限位板(8)與固定槽相適配。

6.如權利要求4所述的卷軸式可移動便攜放映幕布，其特征在于，所述第一穩定桿(401)與第二穩定桿(402)的一側均轉動安裝有轉動軸(9)，兩個所述轉動軸(9)的一側均固定安裝有將幕布(1)夾緊的夾緊板(10)。

技術總結
本技術涉及幕布技術領域，公開了卷軸式可移動便攜放映幕布，包括幕布，所述幕布的兩側均設有將幕布進行收卷的收卷組件，每個所述收卷組件的一側均設有讓幕布在展開使用時能夠進行移動的移動組件，兩個所述收卷組件之間設有多個讓幕布在使用時對幕布進行穩定支撐的穩定組件；通過設置收卷組件、移動組件和穩定組件，收卷組件可以將幕布進行卷軸式的收卷，移動組件可以在幕布使用的過程中將幕布的位置進行移動，方便應對戶外的天氣，并且移動組件采用拼接式結構，在不使用幕布時可以將移動組件拆開方便攜帶，穩定組件可以在戶外將幕布進行穩定，防止幕布被風吹晃動。

技術研發人員：常疌
受保護的技術使用者：北京京北職業技術學院
技術研發日：20240604
技術公布日：2025/4/28
