本申請涉及顯示，特別涉及一種背光模組及顯示裝置。

背景技術：

1、mini?led背光模組是一種可以用于顯示裝置的發光部件，例如，可以用于電腦、電視機或車載的顯示器的發光部件，是一種可以提供一定亮度及均勻度的發光源，從而使得顯示裝置可以正常顯像，是顯示裝置中最為重要的部件。

2、傳統的mini?led背光模組是將燈板粘貼在背板上，在背板內側壁卡扣連接內中框，在內中框頂面依次疊放擴散板和擴散片，當采用上述mini?led背光模組組裝顯示裝置時還需要在背板的外側壁卡扣連接外中框，并將顯示面板粘貼在外中框的頂面，同時再配備外殼，這樣會使得組裝的顯示裝置整體比較厚重，影響觀感和使用。

技術實現思路

1、本申請實施例提供一種背光模組及顯示裝置，通過在內中框上設置臺階，將擴散板設于臺階底面，將擴散片層疊設于擴散板上，解決了現有背光模組組裝的顯示裝置整體比較厚重，影響觀感和使用的問題。

2、本實用新型是這樣實現的，一種背光模組，包括背底板、以及連接于所述背底板周緣的背側板，所述背底板上設有光源，還包括內中框、擴散板和擴散片，內中框與所述背底板和所述背側板均抵接，所述內中框設有臺階，所述臺階包括互相連接的臺階底面和臺階側面；擴散板設于所述臺階底面；擴散片層疊設于所述擴散板上。

3、在其中一個實施例中，所述臺階側面設有彈性件，所述彈性件與所述擴散板的側面抵接。

4、在其中一個實施例中，所述臺階側面還設有貫通所述內中框頂面的凹槽，所述擴散片伸入至所述凹槽內。

5、在其中一個實施例中，背光模組還包括下邊框，所述下邊框連接于所述背側板外側面，且抵接于所述擴散片遠離所述擴散板的一側表面。

6、在其中一個實施例中，所述光源為燈板，所述燈板通過粘接膠粘接于所述背底板。

7、在其中一個實施例中，所述內中框通過粘接膠粘接于所述背側板和/或所述背底板。

8、本申請提供的背光模組的有益效果在于：與現有技術相比，本申請在背底板和背側板內側設置內中框，在內中框上設置臺階，將擴散板置于臺階底面上，將擴散片層疊設于擴散板上，這樣在背底板的厚度方向上，擴散板和擴散片的尺寸與內中框的尺寸產生重疊，從而能夠減小背光模組的整體厚度，進而使得采用了背光模組的顯示裝置的整體變薄，提升了顯示裝置的觀感。

9、本申請實施例還提供了一種顯示裝置，包括如上述實施例所述的背光模組和顯示面板，顯示面板設于所述內中框頂面，且所述顯示面板遠離所述內中框的一側表面與所述背側板遠離所述背底板的一側表面平齊。

10、在其中一個實施例中，所述背側板包括本體側板以及從所述本體側板邊緣向所述背底板彎折的折邊，所述折邊與所述本體側板緊貼。

11、在其中一個實施例中，顯示裝置還包括驅動板和面框，驅動板設置于所述背底板外側面；所述顯示面板具有信號端，所述信號端通過覆晶薄膜與所述驅動板電連接；面框連接于所述下邊框，且覆蓋所述信號端和所述覆晶薄膜。

12、在其中一個實施例中，所述下邊框遠離所述背側板的一側表面設有避讓槽，所述避讓槽用于供所述覆晶薄膜通過。

13、在其中一個實施例中，所述信號端上蓋設有防水層，所述面框覆蓋所述防水層。

14、本申請提供的顯示裝置的有益效果在于：采用了上述背光模組，本申請在背底板和背側板內側設置內中框，在內中框上設置臺階，將擴散板置于臺階底面上，將擴散片層疊設于擴散板上，這樣在背底板的厚度方向上，擴散板和擴散片的尺寸與內中框的尺寸產生重疊，從而能夠減小背光模組的整體厚度，進而使得采用了背光模組的顯示裝置的整體變薄，提升了顯示裝置的觀感。

技術特征：

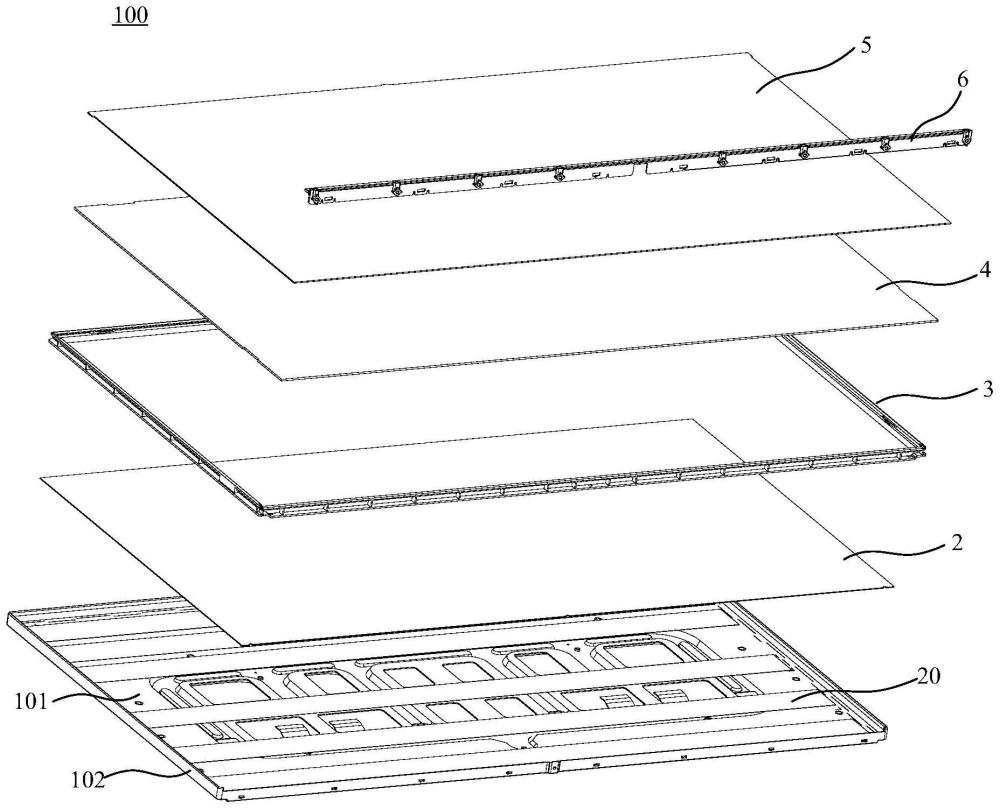

1.一種背光模組，包括背底板(101)、以及連接于所述背底板(101)周緣的背側板(102)，所述背底板(101)上設有光源(2)，其特征在于，還包括：

2.根據權利要求1所述的背光模組，其特征在于，

3.根據權利要求2所述的背光模組，其特征在于，

4.根據權利要求3所述的背光模組，其特征在于，還包括：

5.根據權利要求1-4任一項所述的背光模組，其特征在于，

6.根據權利要求1-4任一項所述的背光模組，其特征在于，

7.一種顯示裝置，其特征在于，包括：

8.根據權利要求7所述的顯示裝置，其特征在于，

9.根據權利要求7或8所述的顯示裝置，其特征在于，所述背光模組(100)包括下邊框(6)，所述下邊框(6)連接于所述背側板(102)外側面，且抵接于擴散片(5)遠離擴散板(4)的一側表面；

10.根據權利要求9所述的顯示裝置，其特征在于，

技術總結
本申請提供了一種背光模組及顯示裝置，背光模組包括背底板、以及連接于所述背底板周緣的背側板，所述背底板上設有光源，背光模組還包括內中框、擴散板和擴散片，內中框與所述背底板和所述背側板均抵接，所述內中框設有臺階，所述臺階包括互相連接的臺階底面和臺階側面；擴散板設于所述臺階底面；擴散片層疊設于所述擴散板上。本申請解決了現有背光模組組裝的顯示裝置整體比較厚重，影響觀感和使用的問題。

技術研發人員：姚聰,汪長波,羅顯青
受保護的技術使用者：惠科股份有限公司
技術研發日：20240429
技術公布日：2025/4/28
