本發明屬于電氣化鐵路移動接觸網領域，具體涉及一種折疊式的移動接觸網。

背景技術：

1、現有的移動接觸網應用于大型的貨運裝卸站場，當貨運列車駛入或者駛出貨運裝卸站場時，移動接觸網的承力索和/或接觸線需要位于鐵軌上方，方便貨運列車的受電弓抬起后能夠從接觸線上取電；當貨運列車停靠在貨運裝卸站場時，需要將鐵軌上方的接觸網移開讓出鐵軌上方的空間，以便方便裝卸作業。

2、現有移動接觸網承力索和接觸線是固定死在腕臂支持裝置上的，當環境溫度等不變時，不存在導線長線長度變化，此時移動接觸網移動到非工作位如圖1中第二種情況，移動接觸網整體均能在非工作位到位，這是理想的工作狀態。但由于熱脹冷縮的影響，當環境溫度升高時，導線因熱脹冷縮原理變長，移動接觸網移動至非工作位如圖1中第一種情況，無動力端腕臂先轉動到位，動力端腕臂距離支柱側還有較遠的距離，移動接觸網移動不到位則影響安全裝卸作業。當環境溫度降低時，導線因熱脹冷縮原理變短，移動接觸網移動至非工作位如圖1中第三種情況，動力端腕臂先轉動到位，無動力端腕臂距離支柱側還有較遠的距離，移動接觸網移動不到位則影響安全裝卸作業。

3、以及，由于腕臂支持裝置與腕臂支持裝置之間的承力索作用力存在差異，比如移動接觸線兩端由于挨近動力提供裝置，成噸的作用力若直接作用在移動接觸網靠近兩端的腕臂上，容易損傷腕臂結構，影響使用壽命，另外現有第一根或者最后腕臂轉動到位后，停止轉動，移動接觸網中其余的腕臂支持裝置沒有轉動到鐵路側邊，腕臂與腕臂之間的承力索和/或接觸線出現未被拉直的情況；若腕臂支持裝置未轉動到鐵路側邊，沒有完全讓出鐵路上方的空間；一方面會妨礙到叉車，懸吊裝置對貨運列車進行裝卸作業；另一方面懸吊裝置容易觸碰到承力索、接觸線，或者觸碰到腕臂支持裝置，該拖拽動作容易損壞移動接觸網，同時還存在安全隱患。

4、為此，能夠開發一款新的折疊式的移動接觸網，在折疊式腕臂轉動到鐵路側邊的時候，能夠讓承力索和接觸線能夠在動力裝置拉動的情況下，承力索和接觸線能夠進一步的被拉動移動，如此可方便帶動折疊式腕臂以及移動接觸網的供電體往鐵路側邊進一步移出鐵路上方，讓出鐵路上方的空間方便作業。

技術實現思路

1、為了有效解決現有技術存在的問題，本發明提供一種折疊式的移動接觸網，以便解決現有技術中承力索和/或接觸線從鐵路上方往鐵路側邊轉動的過程中或者位于鐵路側時，承力索和/或接觸線不能被進一步拉動致使移動接觸網中的腕臂不能有效的完全移動到鐵路側邊的問題。

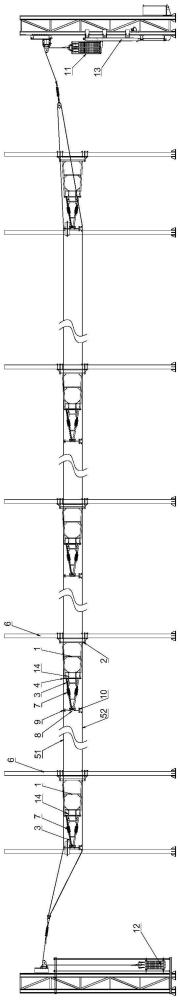

2、為實現上述目的，本發明提供一種折疊式的移動接觸網，其包括支柱、折疊式腕臂裝置、供電體；所述折疊式腕臂裝置包括第一腕臂本體結構、轉動軸、第二腕臂本體結構、可相對轉動結構；

3、所述第一腕臂本體結構通過所述轉動軸轉動的安裝在支柱上；

4、所述第二腕臂本體結構利用所述可相對轉動結構直接或間接的與所述第一腕臂本體連接，所述第二腕臂本體結構通過設置的可相對轉動結構被配置為能夠相對所述第一腕臂本體結構轉動；所述第二腕臂本體結構可通過相對所述第一腕臂本體結構轉動，調整折疊式腕臂裝置的長度；

5、移動接觸網的供電體直接或者間接的安裝在所述第二腕臂本體結構上。

6、優選的技術方案，供電體位于鐵路上方時，折疊式腕臂裝置處于工作位狀態；供電體位于鐵路側邊時，折疊式腕臂裝置處于非工作位狀態；

7、所述折疊式腕臂裝置通過第一腕臂本體結構相對于支柱轉動，第二腕臂本體結構相對所述第一腕臂本體結構轉動，調整折疊式腕臂裝置的長度，以匹配所述折疊式腕臂裝置在非工作位狀態與工作位狀態之間的轉換。

8、優選的技術方案，所述供電體受外力被拉動，所述供電體將受到的拉力直接或者間接的作用在所述第二腕臂本體結構上，從而帶動所述第二腕臂本體結構相對于所述第一腕臂本體結構轉動，第一腕臂本體結構相對于支柱轉動。

9、優選的技術方案，所述供電體包括承力索和/或接觸線，所述折疊式腕臂裝置還包括轉動桿、承力索夾持座和/或接觸線夾持座，所述轉動桿與所述第二腕臂本體結構轉動連接，所述承力索夾持座直接或者間接的設置在所述轉動桿的上部用于夾持所述承力索，所述接觸線夾持座直接或者間接設置在所述轉動桿的下部用于夾持所述接觸線。

10、優選的技術方案，移動接觸網還包括第一重力接觸網補償裝置和第二重力接觸網補償裝置；其中，所述第一重力接觸網補償裝置設置在移動接觸網的一端；所述第二重力接觸網補償裝置設置在移動接觸網的另一端，所述第一重力接觸網補償裝置和第二重力接觸網補償裝置分別從移動接觸網的兩端調節移動接觸網的工作狀態。

11、優選的技術方案，移動接觸網還包括動力提供裝置，所述動力提供裝置用于驅動第一重力接觸網補償裝置或者驅動第二重力接觸網補償裝置上升或者下降打破平衡實現移動接觸網工作位與非工作位的切換；

12、在非平衡狀態下，驅動移動接觸網中的接觸線和/或承力索從工作位轉移到非工作位，或者從非工作位轉移到工作位。

13、優選的技術方案，所述動力提供裝置采用液壓驅動升降裝置，所述液壓驅動升降裝置用于驅動第一重力接觸網補償裝置或者驅動第二重力接觸網補償裝置上升或者下降打破平衡實現移動接觸網工作位與非工作位的切換。

14、優選的技術方案，移動接觸網還包括驅動裝置，所述驅動裝置提供拉力和/或推力用于直接或者間接的驅動所述第二腕臂本體結構相對于所述第一腕臂本體結構轉動。

15、優選的技術方案，移動接觸網還包括轉動限位裝置，該轉動限位裝置用于限制所述第二腕臂本體結構相對于第一腕臂本體結構的轉動角度；當折疊式腕臂裝置處于工作位狀態，所述轉動限位裝置通過限制第二腕臂本體結構相對于第一腕臂本體結構的轉動角度，讓與第二腕臂本體結構連接的供電體位于對應鐵路的移動接觸網的側邊限界內；當折疊式腕臂裝置處于非工作位狀態，所述轉動限位裝置通過限制第二腕臂本體結構相對于第一腕臂本體結構的轉動角度，讓與第二腕臂本體結構連接的供電體與位于鐵路側邊的移動接觸網的支柱之間具有安全距離；

16、所述轉動限位裝置可采用如下任意一種結構形式：

17、第一種結構形式：所述第一腕臂本體結構直接或者間接的安裝有限位桿，該限位桿的一端與第一腕臂本體結構之間為可轉動連接，所述限位桿與第二腕臂本體結構相連的另一端設有限位滑槽，所述第二腕臂本體結構可在限位桿的限位滑槽內滑動；

18、第二種結構形式：所述第一腕臂本體結構與所述第二腕臂本體結構直接或者間接的安裝有限位轉軸，通過限制轉軸實現所述第二腕臂本體結構能夠相對于所述第一腕臂本體結構轉動；

19、第三種結構形式：所述第一腕臂本體結構與第二腕臂本體結構之間安裝有限位彈簧組件。

20、優選的技術方案，所述可相對轉動結構采用如下任意一種結構形式：

21、第一種結構形式：所述第一腕臂本體結構與所述第二腕臂本體結構直接或者間接的安裝有轉軸，通過轉軸實現所述第二腕臂本體結構能夠相對于所述第一腕臂本體結構轉動；

22、第二種結構形式：所述第一腕臂本體結構與第二腕臂本體結構之間直接或者間接的安裝有球接，通過球接實現所述第二腕臂本體結構能夠相對于所述第一腕臂本體結構轉動；

23、第三種結構形式：所述第一腕臂本體結構與第二腕臂本體結構之間直接或者間接的安裝有鉸鏈，通過鉸鏈實現所述第二腕臂本體結構能夠相對于所述第一腕臂本體結構轉動；

24、第四種結構形式：所述第一腕臂本體結構與第二腕臂本體結構之間直接或者間接的安裝有相互配合的可旋轉的齒輪副，通過可旋轉的齒輪副實現所述第二腕臂本體結構能夠相對于所述第一腕臂本體結構轉動。

25、優選的技術方案，移動接觸網還包括一個以上絕緣子，所述絕緣子直接或者間接的設置在所述第二腕臂本體結構上，實現供電體與第一腕臂本體結構之間的電氣隔離。

26、優選的技術方案，移動接觸網還包括一個以上絕緣子，所述絕緣子直接或者間接的設置在所述第一腕臂本體結構上，實現供電體與支柱之間的電氣隔離。

27、優選的技術方案，移動接觸網還包括兩個以上絕緣子，所述絕緣子直接或者間接的設置在所述第二腕臂本體結構上，實現供電體與第一腕臂本體結構之間的電氣隔離；所述絕緣子直接或者間接的設置在所述第一腕臂本體結構上，實現供電體與支柱之間的電氣隔離。

28、優選的技術方案，移動接觸網還包括第一重力接觸網補償裝置和動力提供裝置，所述第一重力接觸網補償裝置設置在移動接觸網的一端，所述動力提供裝置設置在移動接觸網的另一端，所述第一重力接觸網補償裝置和動力提供裝置分別從移動接觸網的兩端調節移動接觸網的工作狀態；所述動力提供裝置用于拉動承力索和/或接觸線移動從而帶動腕臂支持裝置在工作位或者非工作位之間切換。

29、本發明包括但不限于如下有益效果：

30、1、當環境溫度升高時，移動接觸網的無動力側折疊式腕臂先到位，動力側還未到位，此時無動力側限位裝置頂住腕臂距支柱側的距離后，折疊式的腕臂裝置的第一腕臂本體結構與第二腕臂本體結構之間的角度可以改變(例如變大)，無動力側腕臂繼續移動，動力側腕臂繼續轉動，直到動力側腕臂轉動到位后停止。

31、2、當環境溫度降低時，移動接觸網動力側的折疊式腕臂先到位，無動力側腕臂還未轉動到位，此時動力側限位裝置頂住腕臂距支柱側的距離后，折疊式腕臂的第一腕臂本體結構與第二腕臂本體結構之間的角度可以改變(例如變大)，動力側腕臂繼續移動，無動力側腕臂繼續轉動，直到無動力側腕臂轉動到位后停止。

32、3、采用折疊式的腕臂結構，采用轉動式的連接方式，能自動調整腕臂角度，以補償因熱脹冷縮導致的導線長度變化引起的接觸網位置變化。從而讓采用折疊式的腕臂結構組成的移動接觸網的結構更簡單，運行更穩定。

33、4、現有的接觸網中，供電體是固定死在腕臂裝置上，供電體在腕臂裝置上的固定死到腕臂裝置的可轉動點的距離長度是固定的，本發明中所述第二腕臂本體結構相對所述第一腕臂本體結構轉動以增長或者縮短整體腕臂裝置的長度，本發明中可以根據腕臂裝置在工作位或者非工作位不同工作狀態，提供不同長度的腕臂裝置。

34、5、采用本發明提供腕臂裝置及相對應的移動接觸網，腕臂裝置轉動到鐵路側邊的時候，或者在轉動的過程，所述第二腕臂本體結構能夠相對所述第一腕臂本體結構轉動，進而調整整體腕臂裝置的長度；這樣的做法可以有效的解決腕臂裝置在轉到鐵路側邊后能夠有效的被進一步拉長，使得供電體能夠進一步的移動一段行程。

35、6、在整個移動接觸網中，承力索和接觸線能夠進一步的被拉動移動，如此可方便帶動腕臂裝置往鐵路側邊轉動的過程中，能夠有效的將腕臂裝置帶動進一步的往鐵路側邊移動，從而有效的讓出鐵路上方的空間，方便對貨運列車進行裝卸作業，保障了貨運列車采用吊裝設備進行裝卸作業的安全，避免安全隱患。
