異形戒指及其加工方法和車削設備與流程

文檔序號:12010460閱讀:來源:國知局
異形戒指及其加工方法和車削設備與流程

技術特征:

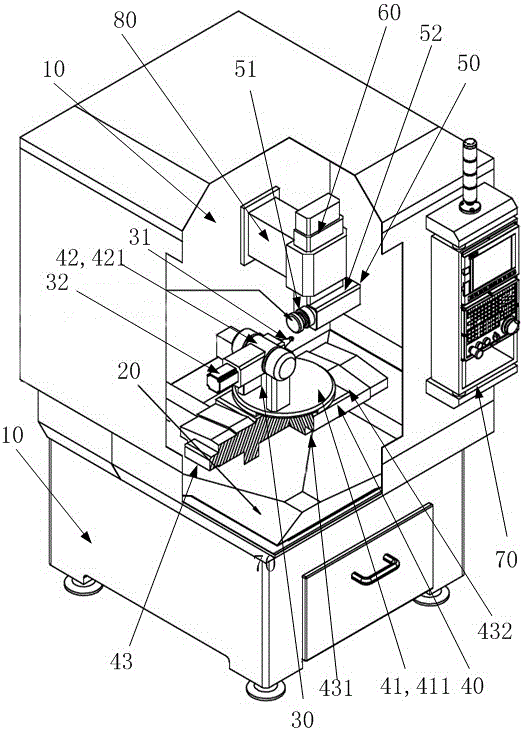

1.一種加工異形戒指的車削設備,其特征在于:該車削設備包括機架(10)、設置于該機架(10)上的加工平臺(20)、用于固定被加工戒指的夾具座(30)以及連接所述加工平臺(20)和夾具座(30)的運動機構(40),還進一步包括設置于加工平臺(20)上方、并通過垂向運動機構(60)連接所述機架(10)的車削機構(50)以及用于控制上述各運動機構動作的控制中心(70),該車削設備還包括水平移動機構(80),該水平移動機構(80)懸臂式固定在所述機架(10)上,所述垂向運動機構(60)固定在該水平移動機構(80)的懸臂端。2.根據權利要求1所述加工異形戒指的車削設備,其特征在于:所述運動機構(40)包括水平旋轉機構(41),該水平旋轉機構(41)包括設置于加工平臺(20)上的垂直轉軸以及套裝在該垂直轉軸上的轉盤(411),所述夾具座(30)安裝在所述轉盤(411)上。3.根據權利要求2所述加工異形戒指的車削設備,其特征在于:所述運動機構(40)還包括俯仰角旋轉機構(42),該俯仰角旋轉機構(42)包括設置于所述轉盤(411)上的水平轉軸以及套裝在該水平轉軸上的擺動座(421),所述夾具座(30)安裝在所述擺動座(421)上。4.根據權利要求1所述加工異形戒指的車削設備,其特征在于:所述運動機構(40)還包括水平運動機構(43),該水平運動機構(43)包括固定于加工平臺(20)上的水平導軌(431)以及在該水平導軌(431)上運動的移動小車(432),所述夾具座(30)固定于該移動小車(432)上。5.根據權利要求1至4中任一項所述加工異形戒指的車削設備,其特征在于:所述夾具座(30)包括用于夾持被加工戒指的夾具(31)以及驅動該夾具(31)轉動的第一驅動電機(32)。6.根據權利要求1所述加工異形戒指的車削設備,其特征在于:所述車削機構(50)包括車刀夾具(51)以及驅動該車刀夾具(51)轉動的第二驅動電機(52)。7.一種利用權利要求1至4中任一項所述車削設備加工異形戒指的方法,其特征在于:該方法包括以下步驟:A.將戒指毛坯套裝在加工設備夾具座的轉軸上;B.在控制中心輸入戒指外形參數,啟動加工設備;C.控制中心根據戒指的外形參數,控制運動機構(40)運動,將夾具座移至加工位置,開動夾具座驅動機構,驅動夾具座旋轉,啟動車削機構,驅動車刀夾具并帶動車刀旋轉;D.控制中心根據戒指外形參數,控制車削機構(50)水平方向的加工位置以及控制垂向運動機構(60)上下運動,控制車削機構在戒指毛坯上加工出所需要的外形。8.根據權利要求7所述加工異形戒指的方法,其特征在于:步驟C中所述將夾具座移至加工位置,包括將夾具座在水平平面內旋轉一定的角度以及在垂直平面內調整俯仰角度。
當前第2頁1 2 3
