本發明屬于機械加工領域，具體是涉及一種鑄件打孔定位裝置。

背景技術：

在現代工業生產過程中，定位裝置在鑄件打孔過程中得到了廣泛的應用，對鑄件進行打孔時，由于鑄件的形狀不規則，不易夾緊和定位，很容易出現打滑，位置固定困難，打出的孔會出現偏斜的情況。打孔的準確性和精度得不到很好的保證，導致生產的效率和弓箭產品的合格率不理想，大大降低了生產效率，浪費資源，這樣不利于生產的進行。

技術實現要素：

本發明所要解決的技術問題是設計一種結構簡單，操作方便快捷，能夠全方位的把鑄件定位，確保打孔的準確性和精度的鑄件打孔定位裝置。

一種鑄件打孔定位裝置，包括底座、左支撐架、右支撐架、氣缸、橫向定位塊、縱向定位塊、卡銷孔、鉆孔定位板、卡銷和基準孔，所述的底座上豎直安裝有左支撐架和右支撐架且相對設置，所述的氣缸水平安裝在左支撐架上，氣缸的伸縮端穿過左支撐架并固定安裝有縱向定位塊，所述的橫向定位塊安裝在底座的前方邊緣處，所述的右支撐架上安裝有鉆孔定位板，鉆孔定位板上設置有卡銷孔和基準孔，卡銷孔上安裝有卡銷；還包括氣缸座裝置和豎直定位裝置，所述的左支撐架上設置有貫穿的氣缸座裝置安裝槽，所述的左支撐架和右支撐架上設置有貫穿的豎直定位裝置安裝槽，所述的氣缸座裝置可滑動的安裝在氣缸座裝置安裝槽上，所述的豎直定位裝置可滑動的安裝在豎直定位裝置安裝槽。

本發明的鑄件打孔定位裝置可以對所要加工的鑄件進行全方位的定位，并可以通過氣缸座裝置調節縱向定位塊，滿足不同厚度鑄件的要求，豎直定位裝置也可以根據需要自行調節豎直定位塊的高度，這樣在鑄件打孔過程中就不會出現打斜的情況。

進一步，所述的氣缸座裝置包括氣缸座、手擰螺栓和彈簧，所述的彈簧安裝在氣缸座裝置安裝槽的底面上，所述的彈簧上設置有氣缸座，所述的手擰螺栓穿過左支撐架的頂面并旋轉連接在氣缸座上。

進一步，所述的豎直定位裝置包括豎直定位塊、螺栓和手擰螺母，所述的豎直定位塊上固定設置有螺栓，所述的螺栓穿過豎直定位裝置安裝槽并與手擰螺母相連接。

進一步，所述的氣缸座的兩側設置有側翼，側翼可以用來時氣缸座始終保持水平也可以保證氣缸座不會脫離氣缸座裝置安裝槽。

進一步，所述的氣缸座裝置安裝槽設置在左支撐架的豎直中線上；所述的左支撐架和右支撐架的豎直中線兩邊都設置有豎直定位裝置安裝槽。

本發明的優點在于：本發明結構設計簡單，操作方便，可以全方位牢固的定位鑄件，可以根據鑄件的厚度大小調節縱向定位塊的高度，保證了打孔的準確性和精度，大大提高了鑄件打孔的工作效率和生產合格效率。

附圖說明

圖1本發明一種鑄件打孔定位裝置的立體圖；

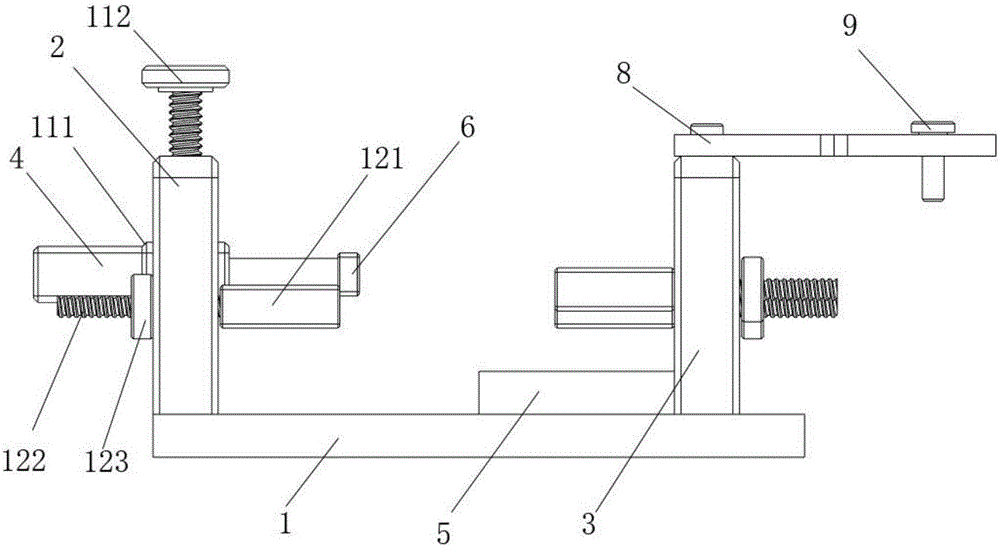

圖2本發明一種鑄件打孔定位裝置的前視圖；

圖3本發明一種鑄件打孔定位裝置的俯視圖。

具體實施方式

下面我們通過具體實施案例詳細說明本發明：

如圖1所示，一種鑄件打孔定位裝置，包括矩形的底座1、左支撐架2、右支撐架3、氣缸4、橫向定位塊5、縱向定位塊6、卡銷孔7、鉆孔定位板8、卡銷9、基準孔10、氣缸座裝置和豎直定位裝置，如圖2所示，所述的底座1上豎直安裝有左支撐架2和右支撐架3且相對設置，兩者相對的距離為20cm；所述的氣缸4水平安裝在左支撐架2上，氣缸4的伸縮端穿過左支撐架2并固定安裝有縱向定位塊6，所述的橫向定位塊5安裝在底座1的前方邊緣處，所述的右支撐架3上安裝有鉆孔定位板8，鉆孔定位板8上設置有卡銷孔7，卡銷孔7上安裝有卡銷9；鉆孔定位板8還設置有基準孔10；所述的左支撐架2上的中線設置有貫穿的氣缸座裝置安裝槽21，所述的左支撐架2和右支撐架3上中線的兩邊都設置有貫穿的豎直定位裝置安裝槽22，所述的氣缸座裝置可滑動的安裝在氣缸座安裝槽21上，所述的豎直定位裝置可滑動的安裝在豎直定位裝置安裝槽22。氣缸座裝置和豎直定位裝置都可以根據需要自由的調節其高度，滿足了不同厚度鑄件的要求，避免因固定的位置不合適導致定位鑄件不牢固的情況發生。

所述的氣缸座裝置包括氣缸座111、手擰螺栓112和彈簧113，所述的彈簧113固定安裝在氣缸座裝置安裝槽21的底面上，彈簧113上固定連接有氣缸座111，所述的手擰螺栓112穿過左支撐架2的頂面中心位置的螺紋孔與氣缸座111旋轉連接，旋轉手擰螺栓112時氣缸座111不會跟著旋轉；所述的氣缸座111的兩側設置有側翼，側翼滑動安裝在氣缸座裝置安裝槽21兩側的側翼槽中，側翼可以用來時氣缸座始終保持水平也可以保證氣缸座不會脫離氣缸座裝置安裝槽。

如圖3所示，所述的豎直定位裝置包括矩形的豎直定位塊121、螺栓122和手擰螺母123，所述的豎直定位塊121上固定設置有螺栓122，所述的螺栓122穿過豎直定位裝置安裝槽22并與手擰螺母123相連接，當把鑄件放在鑄件打孔定位裝置上后可以松開手擰螺母123把豎直定位塊121移動到鑄件的上表面然后擰緊手擰螺母123使豎直定位塊121始終壓在鑄件的上面，在加工過程中不會出現跳動的情況。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實例的限制，上述實例和說明書中的描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。
