本實用新型涉及用于對散管進行作正操作的裝置，尤其涉及用于對鍋爐部組件中的散管進行作正操作的裝置。

背景技術：

鍋爐部組件中存在大量的散管管件，管件彎制后受反變形或彎制誤差的影響，難以保證幾何尺寸，需要對其局部進行作正操作。

目前，針對管件作正操作，車間人員通常使用木錘、鉸鏈、撬棒等工具零件，由于所采用的工具零件的不專業性，不僅作正操作效果不好，而且作正操作費時費力，生產效率低下，同時容易損壞零件散管，導致經濟損失。

技術實現要素：

本實用新型要解決的技術問題是如何提高散管作正操作的效果和效率，降低管子制造過程中的損耗。

為了解決上述技術問題，本實用新型的技術方案是提供一種散管頂撐裝置，其特征在于：包括主架，液壓千斤頂設于主架中部，拉桿可旋轉地設于主架兩側，拉桿下端設有用于支承待作正散管的抓鉤。

優選地，所述拉桿上端與主架兩側通過蝶形螺母旋緊封閉。

優選地，所述主架中心設有第一圓孔，所述主架兩端設有芯軸。

優選地，所述芯軸上設有第一外螺紋。

優選地，所述拉桿上端設有第二圓孔，第二圓孔設于所述主架的芯軸上；所述拉桿可以繞所述主架的芯軸周向旋轉。

優選地，所述拉桿下端設有第二外螺紋。

優選地，所述第二圓孔內側設有滾針軸承，所述第二圓孔與滾針軸承之間為過盈配合安裝。

優選地，所述抓鉤中部設有第三圓孔，第三圓孔設于所述拉桿下端，且通過用于高/低調節的螺母進行固定；所述抓鉤兩端設有對稱彎鉤。

優選地，所述第三圓孔內側設有軸套，第三圓孔與軸套外圓之間為間隙配合安裝；軸套內部設有內螺紋孔，所述內螺紋孔與所述拉桿下端的外螺紋之間構成螺紋配合連接，所述抓鉤可以繞所述拉桿上的外螺紋周向旋轉。

優選地，所述墊圈通過螺母設于所述抓鉤底部進行封閉。

使用時，首先根據被作正散管管件的具體結構，松開蝶形螺母，相應調節拉桿相對于主架的旋轉角度。通過正/反旋轉螺母、軸套，相應調節抓鉤在拉桿上的位置。然后將被作正散管兩端擺放在兩側的抓鉤上，使被加工散管管件所要作正的點位位于液壓千斤頂正下方。最后啟動液壓千斤頂，對被加工散管管件進行頂撐作正操作即可。

針對鍋爐部組件中的散管，通過使用本實用新型提供的散管頂撐裝置，可以有效提高管子作正效率，減少或避免使用木錘擊打，鉸鏈、撬棒等工具，降低管子制造過程中的損耗，便于生產車間大規模投入使用。

本實用新型提供的散管頂撐裝置結構簡單，制造成本低，操作便捷；針對一定范圍內，不同口徑規格的散管，均可以使用本裝置對其進行位置作正；具有很高的實用性及通用性，便于生產車間大規模投入使用。

附圖說明

圖1為本實施例提供的散管頂撐裝置主視圖；

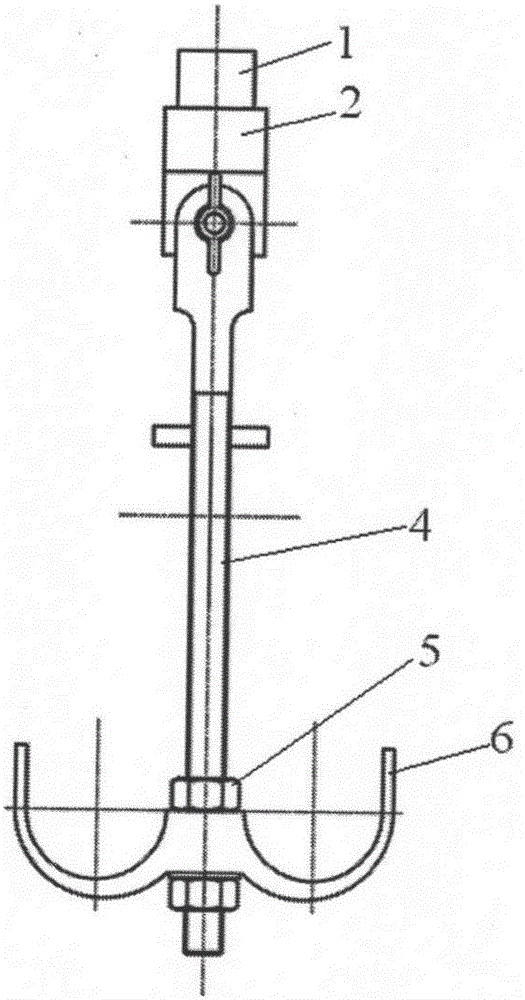

圖2為本實施例提供的散管頂撐裝置側視圖；

圖3為主架結構示意圖；

圖4為拉桿結構示意圖；

圖5為拉桿上的滾針軸承結構示意圖；

圖6為抓鉤結構示意圖；

圖7為本實施例提供的散管頂撐裝置工作時主視圖；

圖8為本實施例提供的散管頂撐裝置工作時側視圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

圖1和圖2分別為本實施例提供的散管頂撐裝置的主視圖和側視圖，所述的散管頂撐裝置由液壓千斤頂1、主架2、蝶形螺母3、拉桿4、螺母5、抓鉤6、墊圈7等組成。

液壓千斤頂1安裝在主架2中部。拉桿4安裝在主架2兩側，拉桿4上端與主架2兩側通過蝶形螺母3進行旋緊封閉。抓鉤6通過螺母5安裝在拉桿4下端，墊圈7通過另一螺母5安裝在抓鉤6底部進行封閉。

結合圖3，主架2中心設有第一圓孔2-1，主架2兩端設有芯軸2-3，芯軸2-3上設有第一外螺紋2-2。

結合圖4和圖5，拉桿4上端設有第二圓孔4-2，第二圓孔4-2內側設有滾針軸承4-1，第二圓孔4-2與滾針軸承4-1之間為過盈配合安裝。第二圓孔4-2通過滾針軸承4-1安裝在主架2上的芯軸2-3上，與芯軸2-3上的第一外螺紋2-2之間構成螺紋配合連接，拉桿4可以繞主架2的芯軸2-3上的第一外螺紋2-2周向旋轉。拉桿4下端設有第二外螺紋4-3。

結合圖6，抓鉤6中部設有第三圓孔6-2，第三圓孔6-2內側設有軸套6-1，第三圓孔6-2與軸套6-1外圓之間為間隙配合安裝，即軸套6-1可以在第三圓孔6-2中旋轉。其中，軸套6-1內部設有內螺紋孔，所述內螺紋孔與拉桿4下端的外螺紋4-3之間構成螺紋配合連接，抓鉤6可以繞拉桿4上的外螺紋4-3周向旋轉。抓鉤6的具體安裝位置，可以通過螺母5進行高/低調節。抓鉤6兩端設有對稱彎鉤6-3。

結合圖7和圖8，上述散管頂撐裝置的具體使用操作步驟如下：

1、清理本散管頂撐裝置，配齊裝置中的零(組)件，完成對散管頂撐裝置的組裝工作。

2、根據被加工(作正)散管管件A的具體結構，松開蝶形螺母3，相應調節拉桿4相對于主架2的旋轉角度。通過正/反旋轉螺母5、軸套6-1，相應調節抓鉤6在拉桿4上的位置。

3、將被加工(作正)散管A兩端擺放在兩側的抓鉤6上，使被加工散管管件所要作正的點位位于液壓千斤頂1正下方。保證被加工散管管件所要作正的點位，在本裝置液壓千斤頂1有效工作范圍內。

4、啟動液壓千斤頂1，對被加工散管管件進行頂撐作正操作。
