本實用新型涉及沖壓模具安裝設備領域，尤其是涉及一種便于吊裝沖壓模具用導軌。

背景技術：

隨著五金加工行業的發展，越來越多的加工廠中應用到沖壓模具。但是為了節省成本，以及節省加工設備占用工廠的空間，加工廠往往會盡量根據要求減少加工設備，而現有的方法有好幾種，一般是對加工設備進行升級，將加工設備自動化成一條完整的生產線，或者定時更換沖壓模具來完成整個加工工藝。目前，使用人工更換沖壓模具，但是在更換沖壓模具的過程中，需要將沖壓模具搬到沖床上進行安裝，所以這一過程需要耗費較多的人力、物力和時間；此外，企業生產時經常需要起吊、安裝沖壓模具，因為沖床床身的阻礙，模具無法直接垂直起吊，也不方便直接放到沖床工作臺上。

因此，現有技術還有待于改進和發展。

技術實現要素：

本實用新型的目的在于提供一種便于吊裝沖壓模具用導軌，旨在解決現有加工設備中更換沖壓模具需要耗費較多的人力、物力，耗費的時間長，模具無法直接垂直起吊，以及不方便直接放到沖床工作臺的技術問題。

本實用新型的技術方案如下：一種便于吊裝沖壓模具用導軌，其包括架體和多個滾筒，所述架體的上側邊安裝有銷柱；所述滾筒套在銷柱上；所述架體內設有若干組固定架體的固定銷；所述架體的一端還安裝有用于防止模具向外掉落的擋塊。

所述的便于吊裝沖壓模具用導軌，其中，所述架體包括兩塊板體，所述板體通過若干組固定銷鉚接成導軌的架體。

所述的便于吊裝沖壓模具用導軌，其中，所述擋塊為單向轉動擋塊。

所述的便于吊裝沖壓模具用導軌，其中，所述架體的另一端設置有架體安裝有用于固定和卡位的卡槽。

所述的便于吊裝沖壓模具用導軌，其中，在設有卡槽的架體一端還設有連接沖床的安裝凸臺。

所述的便于吊裝沖壓模具用導軌，其中，還包括用于固定架體的安裝槽，所述安裝槽與卡槽相對應嵌合安裝，所述安裝槽通過螺釘安裝在沖床工作臺側面。

本實用新型的有益效果：本實用新型通過在架體的上側邊安裝有銷柱，并且在銷柱上套有滾筒，使得滾筒可以相對于銷柱轉動，可以輕松地將模具從導軌推到工作臺上或者較輕松地將模具從工作臺拉到導軌上；同時在架體的一端安裝有擋塊，所以可以防止沖壓模具向外掉落。當需要安裝沖壓模具時，將兩條導軌插入工作臺側面的安裝槽中。用吊車將沖壓模具吊起，先放在兩條導軌上，由于導軌上有滾筒，可以輕松地將模具從導軌推到工作臺上；當需要拆卸模具時，依靠導軌上的滾筒，可以較輕松地將模具拉到導軌上，方便起吊模具。在安裝導軌的時候，安裝槽對應安裝凸臺，安裝凸臺卡在安裝槽內，且卡槽與安裝槽相互進行卡位，進而將導軌固定。

附圖說明

圖1是本實用新型的一種結構示意圖。

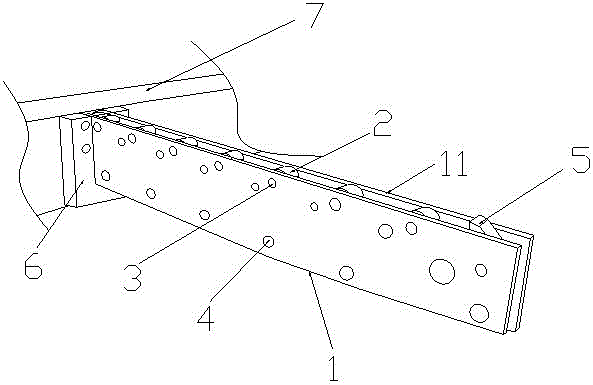

圖2是本實用新型安裝在機床工作臺上的結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案及優點更加清楚、明確，以下參照附圖并舉實施例對本實用新型進一步詳細說明。

如圖1和2所示，本實用新型公開了一種便于吊裝沖壓模具用導軌，其包括架體1和多個滾筒2，所述架體1的上側邊安裝有銷柱3；所述滾筒2套在銷柱3上；所述架體1內設有若干組固定架體1的固定銷4；所述架體1的一端還安裝有用于防止模具向外掉落的擋塊5。

進一步說，所述架體1包括兩塊板體11，所述板體11通過若干組固定銷4鉚接成導軌的架體1。

進一步說，所述擋塊5為單向轉動擋塊。

進一步說，所述架體1的另一端設置有用于固定和卡位的卡槽12。

進一步說，在設有卡槽12的架體1一端還設有連接沖床的安裝凸臺13。

如圖2所示，本實用新型還包括用于固定架體1的安裝槽6，所述安裝槽6與卡槽12相對應嵌合安裝，所述安裝槽6通過螺釘安裝在沖床工作臺7側面。

本實用新型通過在架體的上側邊安裝有銷柱，并且在銷柱上套有滾筒，使得滾筒可以相對于銷柱轉動，可以輕松地將模具從導軌推到工作臺上或者較輕松地將模具從工作臺拉到導軌上；同時在架體的一端安裝有擋塊，所以可以防止沖壓模具向外掉落。當需要安裝沖壓模具時，將兩條導軌插入工作臺側面的安裝槽中。用吊車將沖壓模具吊起，先放在兩條導軌上，由于導軌上有滾筒，可以輕松地將模具從導軌推到工作臺上；當需要拆卸模具時，依靠導軌上的滾筒，可以較輕松地將模具拉到導軌上，方便起吊模具。在安裝導軌的時候，安裝槽對應安裝凸臺，安裝凸臺卡在安裝槽內，且卡槽與安裝槽相互進行卡位，進而將導軌固定。

應當理解的是，本實用新型的應用不限于上述的舉例，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
