本實用新型屬于機械加工技術領域，尤其涉及一種軸類產品鍵槽加工定位裝置，還涉及一種具有上述定位裝置的設備。

背景技術：

在機械安裝技術中，雙鍵槽結構是軸類產品連接時常用的連接結構，一般為在軸類產品連接端的側壁開有兩個軸向延伸且圓周對稱的鍵槽，主要用于定位并傳遞較大扭矩，雙鍵槽可增強鍵的強度，有效防止滾鍵。由于軸類產品的加工通常為批量生產后對接安裝，為保證產品的裝配順利，必須保證每個軸類產品上加工的雙鍵槽位置一致，目前通常使用平口鉗對軸類零件進行裝夾，但這種裝夾方式易導致軸類產品兩端的鍵槽對稱度較低，加工精度差，影響后期產品裝配。為了節約生產成本，提高生產效益，因此設計一種軸類產品鍵槽加工定位裝置非常必要。

針對上述的問題，公告號為CN 205166465 U的中國實用新型專利公開了一種用于軸類零件雙鍵槽加工的定位工裝，包括找平塊、支架和上壓環；支架包括底部平行支撐板和垂直固定在平行支撐板上板面的豎直支撐板，平行支撐板板面兩側開有螺紋孔，豎直支撐板上端開有半圓形定位缺口，豎直支撐板半圓形定位缺口的兩側開有螺紋孔；上壓環半圓形壓板的兩端端部向外延伸出帶有螺紋孔的連接臺；找平塊為中心垂直開有螺紋孔的矩形塊；兩個支架底部的平行支撐板分別通過螺釘固定在銑床工作臺上表面，使兩個支架的豎直支撐板半圓形定位缺口的軸線一致。由于工裝與軸類零件之間為整體固定式，因此該定位工裝使用較為麻煩，不便于調整。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種軸類產品鍵槽加工定位裝置，鍵槽同軸度高，提高加工精度。

為了實現上述的發明目的，本實用新型采用了以下技術方案：

一種軸類產品鍵槽加工定位裝置，其特點是包括底座；承載平臺，其上具有一V形槽口及與此相對的安裝凸起，安裝凸起與底座卡合；定位機構，其具有一固定安裝在承載平臺側面的豎直支撐板，及與豎直支撐板垂直連接的定位板，定位板的頭部垂直向下形成有一與鍵槽匹配的定位凸起，該定位凸起、V形槽口及安裝凸起的中心軸線在同一豎直面內。

在上述的軸類產品鍵槽加工定位裝置中，可選的，所述承載平臺的側面沿豎直方向由上至下依次開設銷孔及螺孔，對應的，所述豎直支撐板上開設通孔及沉孔，豎直支撐板由定位銷、內六角螺釘固定在承載平臺上。

在上述的軸類產品鍵槽加工定位裝置中，可選的，所述V型槽口底部向下延伸形成一截面呈矩形的凹槽，便于加工V型槽口。

在上述的軸類產品鍵槽加工定位裝置中，可選的，所述定位凸起與凹槽的截面寬度相一致。

在上述的軸類產品鍵槽加工定位裝置中，可選的，所述V形槽口的角度為120°～150°，根據具體的軸類產品進行確定。

本實用新型還提供了一種設備，所述設備上裝設有如以上任一項所述軸類產品鍵槽加工定位裝置。

與現有技術相比，本實用新型優點是：本實用新型的定位裝置結構簡單，使用方便快捷，且裝夾精確，提高了生產效率；解決了在軸類產品上加工鍵槽同軸度低的問題，鍵槽的加工精度高，保證了后期裝配的匹配度。

附圖說明

以下將結合附圖和實施例來對本實用新型的技術方案作進一步的詳細描述，但是應當知道，這些附圖僅是為解釋目的而設計的，因此不作為本實用新型范圍的限定。此外，除非特別指出，這些附圖僅意在概念性地說明此處描述的結構構造，而不必要依比例進行繪制。

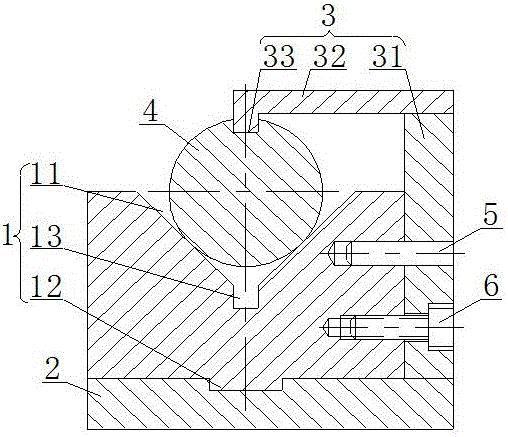

圖1是本實用新型軸類產品鍵槽加工定位裝置工作狀態圖。

圖中：1-承載平臺、11-V型槽口、12-安裝凸起、13-凹槽、2-底座、3-定位機構、31-豎直支撐板、32-定位板、33-定位凸起、4-長軸、5-定位銷、6-內六角螺釘。

具體實施方式

首先，需要說明的是，以下將以示例方式來具體說明本實用新型軸類產品鍵槽加工定位裝置的具體結構、特點和優點等，然而所有的描述僅是用來進行說明的，而不應將其理解為對本實用新型形成任何限制。此外，在本文所提及各實施例中予以描述或隱含的任意單個技術特征，或者被顯示或隱含在各附圖中的任意單個技術特征，仍然可在這些技術特征（或其等同物）之間繼續進行任意組合或刪減，從而獲得可能沒有在本文中直接提及的本實用新型的更多其他實施例。

請結合參考圖1，下面就通過這個給出的實施例來對本實用新型軸類產品鍵槽加工定位裝置進行示例性說明。

如圖1所示，軸類產品鍵槽加工定位裝置，包括底座2；承載平臺1，其上具有一V形槽口11及與此相對的安裝凸起12，V形槽口11的角度為120°～150°，根據具體的軸類產品進行確定，安裝凸起與底座2卡合；定位機構3，其具有一固定安裝在承載平臺側面的豎直支撐板31，及與豎直支撐板垂直連接的定位板32，定位板的頭部垂直向下形成有一與鍵槽匹配的定位凸起33，該定位凸起、V形槽口及安裝凸起的中心軸線在同一豎直面內。在本實施例中，軸類產品可以為市場銷售的長軸4，當長軸的一頭已加工好鍵槽后，調頭加工另一頭鍵槽時，采用這種方法可以保證鍵槽的同軸度，加工精度高。

此外，在如圖1所示，作為本實用新型中的可選情形，承載平臺1的側面沿豎直方向由上至下依次開設銷孔及螺孔，對應的，所述豎直支撐板31上開設通孔及沉孔，豎直支撐板由定位銷5、內六角螺釘6固定在承載平臺上。

再者，為了便于加工V型槽口，V型槽口11底部向下延伸形成一截面呈矩形的凹槽13，定位凸起33與凹槽13的截面寬度相一致。

另外，本實用新型還提供了一種設備，所述設備上裝設有如以上任一項所述軸類產品鍵槽加工定位裝置。

以上僅以舉例方式來詳細闡明本實用新型的軸類產品鍵槽加工定位裝置，這些個例僅供說明本實用新型的原理及其實施方式之用，而非對本實用新型的限制，在不脫離本實用新型的精神和范圍的情況下，本領域技術人員還可以做出各種變形和改進。因此，所有等同的技術方案均應屬于本實用新型的范疇并為本實用新型的各項權利要求所限定。
