本實用新型涉及一種管件加工技術領域，尤其是涉及一種臺鉆機用的管件端部加工夾持裝置。

背景技術：

在管件加工作業中，管件的端部經常需要進行開槽，開孔和修磨等作業，其通常都是通過加工中心、銑床和車床等設備進行加工，由于加工中心和銑床等設備價格都非常昂貴，對于一些小型加工長來說，配備這樣的設備成本非常高，且操作工人的人工成本也高，這無疑是小型企業生產利潤所需突破的重要瓶頸。

技術實現要素：

為解決上述問題，本實用新型提出了一種使用方便、便于加工管件端部，可降低生產成本的臺鉆機用的管件端部加工夾持裝置。

本實用新型所采用的技術方案是：一種臺鉆機用的管件端部加工夾持裝置，包括底座及設置在底座上的絲桿和光桿，及可左右移動安裝在絲桿和光桿上的移動座，及垂直樞設在移動座上的夾持卡盤，所述夾持卡盤通過一空心軸桿樞設于移動座上，空心軸桿的內孔與夾持卡盤內孔相通，且移動座與空心軸桿的對應位置處均設有穿孔，所述移動座的前側設置有用于驅動夾持卡盤轉動的手輪組件，所述絲桿的一端穿出底座并安裝有手柄。

進一步地，所述手輪組件包括手輪及延伸至移動座內部的軸桿，及設于軸桿端部的齒輪一，空心軸桿上具有與齒輪一相嚙合的齒輪二。

進一步地，所述底座的頂部還橫向設置有一刻度尺。

本實用新型與現有技術相比較，其具有以下有益效果：

本實用新型的臺鉆機用的管件端部加工夾持裝置可有效裝夾管件通過普通鉆孔機進行管件的端部加工作業，從而有效地降低了設備成本和人工成本，提高了企業產品的利潤率，其整體結構設計簡單、合理，易于操控，非常的經濟實用。

附圖說明

圖1是本實用新型的俯視圖；

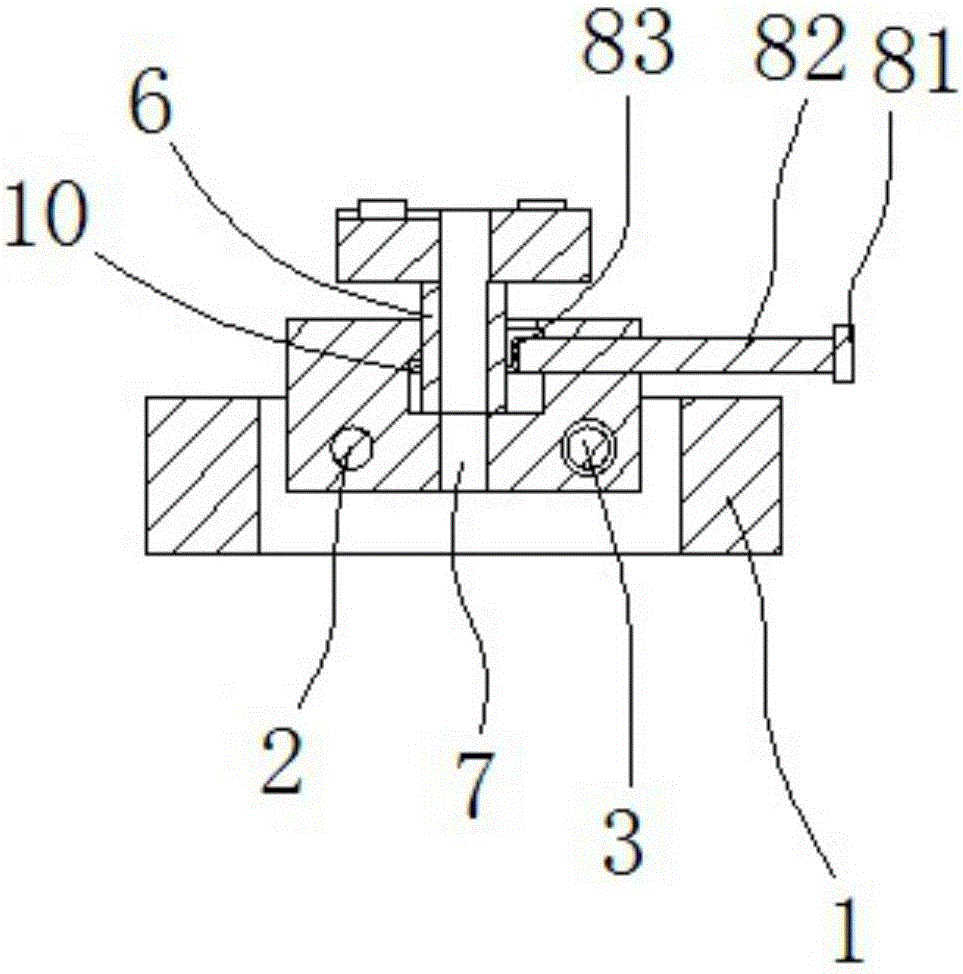

圖2是本實用新型的側剖圖。

1-底座；2-絲桿；3-光桿；4-移動座；5-夾持卡盤；6-空心軸桿；7-穿孔；8-手輪組件；81-手輪；82-軸桿；83-齒輪一；9-手柄；10-齒輪二；11-刻度尺。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施方式，對本實用新型進行進一步詳細說明，應當理解為，此處所描述的具體實施方式僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1和圖2所示的一種臺鉆機用的管件端部加工夾持裝置，包括底座1及設置在底座1上的絲桿2和光桿3，及可左右移動安裝在絲桿2和光桿3上的移動座4，及垂直樞設在移動座4上的夾持卡盤5，所述夾持卡盤5通過一空心軸桿6樞設于移動座4上，空心軸桿6的內孔與夾持卡盤5內孔相通，且移動座4與空心軸桿6的對應位置處均設有穿孔7，所述移動座4的前側設置有用于驅動夾持卡盤轉動的手輪組件8，所述絲桿2的一端穿出底座1并安裝有手柄9。

其中，所述手輪組件8包括手輪81及延伸至移動座4內部的軸桿82，及設于軸桿82端部的齒輪一83，空心軸桿6上具有與齒輪一83相嚙合的齒輪二10；所述底座1的頂部還橫向設置有一刻度尺11。

使用時，將夾持裝置固定到鉆孔機基座上，使夾持卡盤5的水平中心線與鉆孔機的鉆頭水平中心線處于同一垂直平面即可進行使用，其是通過夾持卡盤5夾持管件，當管件過長時，可在鉆孔機基座上和放置臺面上開孔，以便管件穿過。

本實用新型的臺鉆機用的管件端部加工夾持裝置可有效裝夾管件通過普通鉆孔機進行管件的端部加工作業，從而有效地降低了設備成本和人工成本，提高了企業產品的利潤率，其整體結構設計簡單、合理，易于操控，非常的經濟實用。

上面所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。
