本發明涉及一種切割設備，尤其涉及一種環保型板材切割設備。

背景技術：

板材，通常做成標準大小的扁平矩形建筑材料板，作墻壁、天花板或地板的構件。也多指鍛造、軋制或鑄造而成的金屬板。劃分為薄板、中板、厚板、特厚板、通常做成標準大小的扁平矩形建筑材料板。生產特點：一是板材是用平輥軋出，故改變產品規格較簡單容易，調整操作方便，易于實現全面計算機控制和進行自動化生產；二是板材的形狀簡單，可成卷生產，且在國民經濟中用量最大，故必須而且能夠實現高速度的連軋生產；三是由于寬厚比和表面積都很大，故生產中軋制壓力很大，可達數百萬至數千萬牛頓，因此軋機設備復雜龐大，而且對產品寬、厚尺寸精度和板形以及表面質量的控制也變得十分困難和復雜。

現有的切割板材的設備大多會產生較多的碎屑和廢氣，存在環保性能低的缺點，因此亟需研發一種環保性能高的環保型板材切割設備。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的切割板材的設備大多會產生較多的碎屑和廢氣，環保性能低的缺點，本發明要解決的技術問題是提供一種環保型板材切割設備。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種環保型板材切割設備，包括有凸輪、從動輪、接觸輪、固定塊、移動桿、彈性件、導向桿、滑軌、固定板、滑塊、框架、安裝桿、電動吸盤、切割輪、皮帶、轉軸、主動輪、蝸輪、蝸桿和電機；框架內底部設有滑軌和導向桿，導向桿位于滑軌右側，導向桿上開有導向孔，滑軌上左右兩側設有滑塊，滑塊頂部設有固定板，固定板設于導向桿的后側，固定板頂部左右兩側對稱設有安裝桿，安裝桿頂端連接有電動吸盤，右方的滑塊右側連接有移動桿，移動桿穿過導向孔，移動桿右端連接有接觸輪，移動桿上右方設有固定塊，固定塊左側與導向桿右側之間設有彈性件，移動桿穿過彈性件，框架內后壁右側下部轉動式連接有凸輪和從動輪，從動輪位于凸輪的前方，凸輪設于接觸輪的右側，凸輪與接觸輪接觸配合，框架內頂部設有電機，電機底端設有轉軸，轉軸上設有蝸桿，轉軸底端連接有切割輪，框架內后壁上方轉動式連接有主動輪和蝸輪，蝸輪位于主動輪的后方，蝸輪與蝸桿嚙合，主動輪與從動輪之間繞有皮帶。

優選地，還包括有連接架、吸氣罩、軟管、初級處理槽、第一濾網、氣泵和第一硬管，固定板左側連接有連接架，連接架頂部右端設有吸氣罩，連接架和吸氣罩設于蝸桿的前側，框架頂部設有初級處理槽和氣泵，氣泵位于初級處理槽的右方，初級處理槽左壁連接有軟管，軟管穿過框架頂部，軟管底端與吸氣罩頂部連接，初級處理槽右壁上方設有第一濾網，氣泵頂部連接有第一硬管，第一硬管與第一濾網相連接。

優選地，還包括有第二硬管、出氣管和深度處理槽，氣泵右側設有第二硬管，框架頂部設有深度處理槽，深度處理槽位于氣泵的右方，深度處理槽頂部左側開有小孔，第二硬管穿過小孔，深度處理槽頂部右側設有出氣管。

優選地，還包括有第二濾網，框架內頂部右側和框架內右壁上方之間設有第二濾網，第二濾網的形狀為L形。

工作原理：起初，滑塊位于最左側，當需要切割板材時，將板材放置于電動吸盤上，啟動電動吸盤工作，電動吸盤將板材吸住，此時板材最高點高于切割輪底端，啟動電機轉動，帶動切割輪轉動，與此同時帶動蝸桿轉動，使蝸輪轉動，帶動凸輪轉動，從而帶動移動桿左右移動，帶動固定板左右移動，使板材左右移動，在切割輪轉動下對板材進行左右切割，待需切割下一塊板材時，重復上述操作即可。

因為還包括有連接架、吸氣罩、軟管、初級處理槽、第一濾網、氣泵和第一硬管，固定板左側連接有連接架，連接架頂部右端設有吸氣罩，連接架和吸氣罩設于蝸桿的前側，框架頂部設有初級處理槽和氣泵，氣泵位于初級處理槽的右方，初級處理槽左壁連接有軟管，軟管穿過框架頂部，軟管底端與吸氣罩頂部連接，初級處理槽右壁上方設有第一濾網，氣泵頂部連接有第一硬管，第一硬管與第一濾網相連接，初級處理槽內裝有凈化液，所以當在對板材進行切割時，啟動氣泵工作，將框架內切割板材時產生的廢氣和碎屑，通過軟管吸進初級處理槽內，在凈化液的凈化作用下和在第一濾網的過濾作用下，將凈化后的氣體排入空氣中，使板材切割更加環保，而不污染空氣。

因為還包括有第二硬管、出氣管和深度處理槽，氣泵右側設有第二硬管，框架頂部設有深度處理槽，深度處理槽位于氣泵的右方，深度處理槽頂部左側開有小孔，第二硬管穿過小孔，深度處理槽頂部右側設有出氣管，深度處理槽內裝有吸收液，所以當氣泵排放出來的氣體通過第二硬管進入到深度處理槽內，在吸收液的再次凈化作用下，剩余有害氣體被吸收液吸收，使得氣體進行二次凈化，從而使切割板材時有更好的環保效果。

因為還包括有第二濾網，框架內頂部右側和框架內右壁上方之間設有第二濾網，第二濾網的形狀為L形，第二濾網上放有活性炭，所以當二次凈化后的氣體在活性炭的吸附作用和第二濾網的過濾作用下，排放出的物質更加潔凈，從而使設備的環保性能更高。

(3)有益效果

本發明通過初級處理槽對產生的廢氣與碎屑的吸收，深度處理槽對廢氣與碎屑的凈化，活性炭對廢氣與碎屑的吸附，第一濾網和第二濾網對碎屑的過濾，從而對廢氣與碎屑進行多次凈化，達到了環保性能高的效果，設備整體結構合理，可靠性高，可推廣性強。

附圖說明

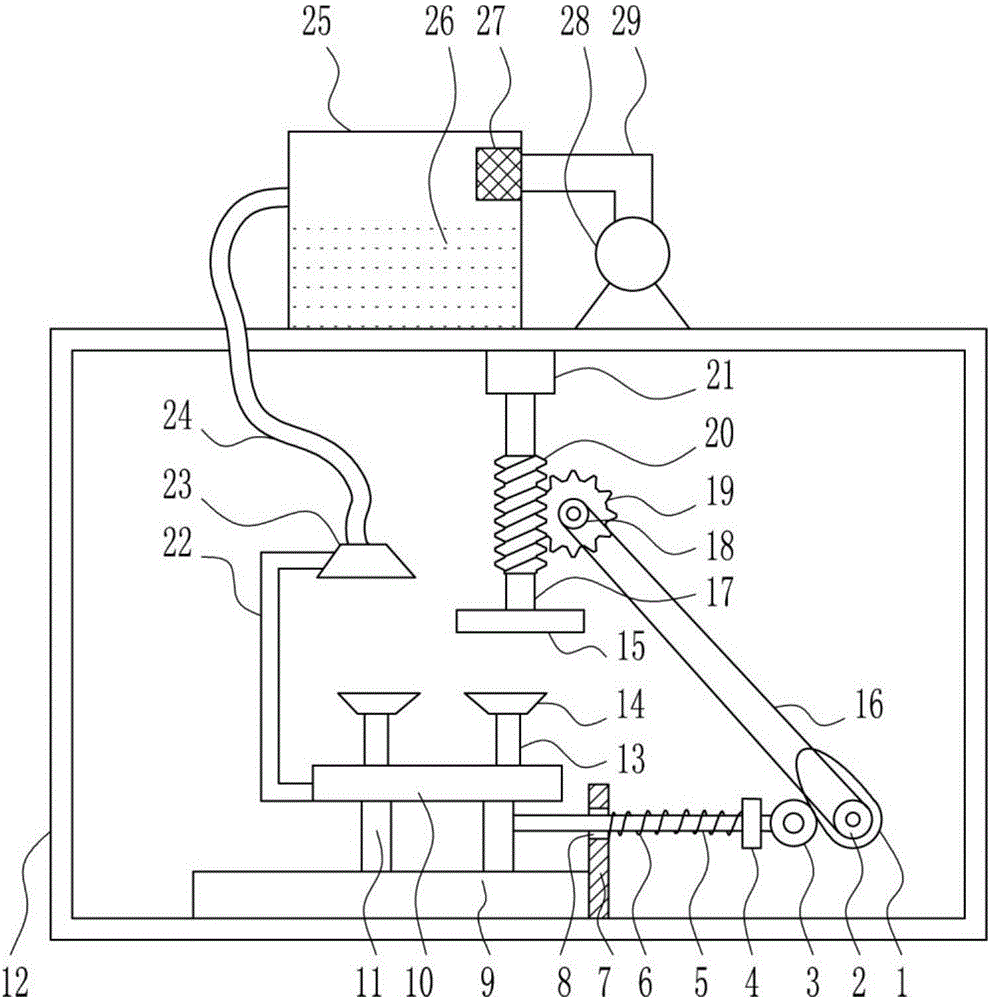

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第一種部分主視結構示意圖。

圖4為本發明的第二種部分主視結構示意圖。

附圖中的標記為：1-凸輪，2-從動輪，3-接觸輪，4-固定塊，5-移動桿，6-彈性件，7-導向桿，8-導向孔，9-滑軌，10-固定板，11-滑塊，12-框架，13-安裝桿，14-電動吸盤，15-切割輪，16-皮帶，17-轉軸，18-主動輪，19-蝸輪，20-蝸桿，21-電機，22-連接架，23-吸氣罩，24-軟管，25-初級處理槽，26-凈化液，27-第一濾網，28-氣泵，29-第一硬管，30-第二硬管，31-小孔，32-出氣管，33-深度處理槽，34-吸收液，35-活性炭，36-第二濾網。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種環保型板材切割設備，如圖1-4所示，包括有凸輪1、從動輪2、接觸輪3、固定塊4、移動桿5、彈性件6、導向桿7、滑軌9、固定板10、滑塊11、框架12、安裝桿13、電動吸盤14、切割輪15、皮帶16、轉軸17、主動輪18、蝸輪19、蝸桿20和電機21；框架12內底部設有滑軌9和導向桿7，導向桿7位于滑軌9右側，導向桿7上開有導向孔8，滑軌9上左右兩側設有滑塊11，滑塊11頂部設有固定板10，固定板10設于導向桿7的后側，固定板10頂部左右兩側對稱設有安裝桿13，安裝桿13頂端連接有電動吸盤14，右方的滑塊11右側連接有移動桿5，移動桿5穿過導向孔8，移動桿5右端連接有接觸輪3，移動桿5上右方設有固定塊4，固定塊4左側與導向桿7右側之間設有彈性件6，移動桿5穿過彈性件6，框架12內后壁右側下部轉動式連接有凸輪1和從動輪2，從動輪2位于凸輪1的前方，凸輪1設于接觸輪3的右側，凸輪1與接觸輪3接觸配合，框架12內頂部設有電機21，電機21底端設有轉軸17，轉軸17上設有蝸桿20，轉軸17底端連接有切割輪15，框架12內后壁上方轉動式連接有主動輪18和蝸輪19，蝸輪19位于主動輪18的后方，蝸輪19與蝸桿20嚙合，主動輪18與從動輪2之間繞有皮帶16。

還包括有連接架22、吸氣罩23、軟管24、初級處理槽25、第一濾網27、氣泵28和第一硬管29，固定板10左側連接有連接架22，連接架22頂部右端設有吸氣罩23，連接架22和吸氣罩23設于蝸桿20的前側，框架12頂部設有初級處理槽25和氣泵28，氣泵28位于初級處理槽25的右方，初級處理槽25左壁連接有軟管24，軟管24穿過框架12頂部，軟管24底端與吸氣罩23頂部連接，初級處理槽25右壁上方設有第一濾網27，氣泵28頂部連接有第一硬管29，第一硬管29與第一濾網27相連接。

還包括有第二硬管30、出氣管32和深度處理槽33，氣泵28右側設有第二硬管30，框架12頂部設有深度處理槽33，深度處理槽33位于氣泵28的右方，深度處理槽33頂部左側開有小孔31，第二硬管30穿過小孔31，深度處理槽33頂部右側設有出氣管32。

還包括有第二濾網36，框架12內頂部右側和框架12內右壁上方之間設有第二濾網36，第二濾網36的形狀為L形。

工作原理：起初，滑塊11位于最左側，當需要切割板材時，將板材放置于電動吸盤14上，啟動電動吸盤14工作，電動吸盤14將板材吸住，此時板材最高點高于切割輪15底端，啟動電機21轉動，帶動切割輪15轉動，與此同時帶動蝸桿20轉動，使蝸輪19轉動，帶動凸輪1轉動，從而帶動移動桿5左右移動，帶動固定板10左右移動，使板材左右移動，在切割輪15轉動下對板材進行左右切割，待需切割下一塊板材時，重復上述操作即可。

因為還包括有連接架22、吸氣罩23、軟管24、初級處理槽25、第一濾網27、氣泵28和第一硬管29，固定板10左側連接有連接架22，連接架22頂部右端設有吸氣罩23，連接架22和吸氣罩23設于蝸桿20的前側，框架12頂部設有初級處理槽25和氣泵28，氣泵28位于初級處理槽25的右方，初級處理槽25左壁連接有軟管24，軟管24穿過框架12頂部，軟管24底端與吸氣罩23頂部連接，初級處理槽25右壁上方設有第一濾網27，氣泵28頂部連接有第一硬管29，第一硬管29與第一濾網27相連接，初級處理槽25內裝有凈化液26，所以當在對板材進行切割時，啟動氣泵28工作，將框架12內切割板材時產生的廢氣和碎屑，通過軟管24吸進初級處理槽25內，在凈化液26的凈化作用下和在第一濾網27的過濾作用下，將凈化后的氣體排入空氣中，使板材切割更加環保，而不污染空氣。

因為還包括有第二硬管30、出氣管32和深度處理槽33，氣泵28右側設有第二硬管30，框架12頂部設有深度處理槽33，深度處理槽33位于氣泵28的右方，深度處理槽33頂部左側開有小孔31，第二硬管30穿過小孔31，深度處理槽33頂部右側設有出氣管32，深度處理槽33內裝有吸收液34，所以當氣泵28排放出來的氣體通過第二硬管30進入到深度處理槽33內，在吸收液34的再次凈化作用下，剩余有害氣體被吸收液34吸收，使得氣體進行二次凈化，從而使切割板材時有更好的環保效果。

因為還包括有第二濾網36，框架12內頂部右側和框架12內右壁上方之間設有第二濾網36，第二濾網36的形狀為L形，第二濾網36上放有活性炭35，所以當二次凈化后的氣體在活性炭35的吸附作用和第二濾網36的過濾作用下，排放出的物質更加潔凈，從而使設備的環保性能更高。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
