本發明屬于板材折彎設備設備領域，具體地說，本發明涉及一種板材折彎裝置。

背景技術：

折板機通常用于對板材進行彎折、折邊，通過刀頭對板材施加壓力，再通過人工彎折板材完成操作，若刀頭安裝不牢固，則刀頭對板材每次的施壓力度和角度都會有所偏差，影響板材彎折的精度，另外，刀頭需要根據折板要求經常更換，拆裝刀頭需要便捷省力，以節省勞動成本。

折板機為簡單的彎曲機，既可以是手動的，也可以是機動的，折邊機是現代薄板鈑金加工中的設備之一，專業用于薄板的折彎加工，具有重量輕，操作簡單，搬運方便，更適合短期臨時工地現場折彎加工，可在任何環境中使用。目前市面上出售折板機，大多結構復雜，或者造價很高，對于零星的產品而言費用過高。

技術實現要素：

本發明提供一種板材折彎裝置，目的在于克服上述不足之處，從而提供一種板材折彎裝置，結構簡單，設計合理，折彎效果好，效率高，能根據需求得到不同彎曲角度的板材。

為了實現上述目的，本發明采取的技術方案為：一種板材折彎裝置，包括框架和折彎裝置，所述框架下方設有支撐梁，且支撐梁與框架下方固定連接，所述框架上方設有連接座，且連接座與框架上方焊接，所述框架上方設有兩個吊環，所述折彎裝置包括氣缸、橫梁、刀架、合金刀和v型固定槽，所述氣缸的活塞桿前端與連接座連接，所述橫梁上表面設有有支撐塊，所述橫梁的兩側面設有支撐板，且支撐板下方與橫梁通過螺栓連接，上方通過螺栓與支撐塊連接，所述氣缸的缸座焊接在支撐塊和支撐板上表面，所述刀架固定在橫梁下方，且與橫梁固定連接，所述合金刀通過螺栓與刀架連接，所述橫梁上表面設有兩個吊環，所述v型固定槽固定連接在支撐梁上表面。

優選的，所述橫梁左側吊環與框架上方左側吊環之間設有彈簧一，所述橫梁右側吊環與框架上方右側吊環之間設有彈簧二。

優選的，所述支撐梁上表面左側設有導桿一，右側設有導桿二，所述橫梁套在導桿一和導桿二上。

優選的，所述框架上方兩側設有加固桿。

采用以上技術方案的有益效果是：本發明針對現有技術存在的上述不足，提供新型的一種板材折彎裝置，利用氣缸伸縮時推動橫梁向下壓縮，支撐梁兩側設有導桿一和導桿二，可在橫梁向下移動過程中避免橫梁發生偏移，橫梁左側吊環與框架上方左側吊環之間設有彈簧一，橫梁右側吊環與框架上方右側吊環之間設有彈簧二，依靠彈簧一和彈簧二在橫梁壓縮到最底部時，可將橫梁向上拉起，將板材放置到v型固定槽上，通過合金刀對板材折彎,本發明結構簡單，設計合理，折彎效果好，效率高，能根據需求得到不同彎曲角度的板材。

附圖說明

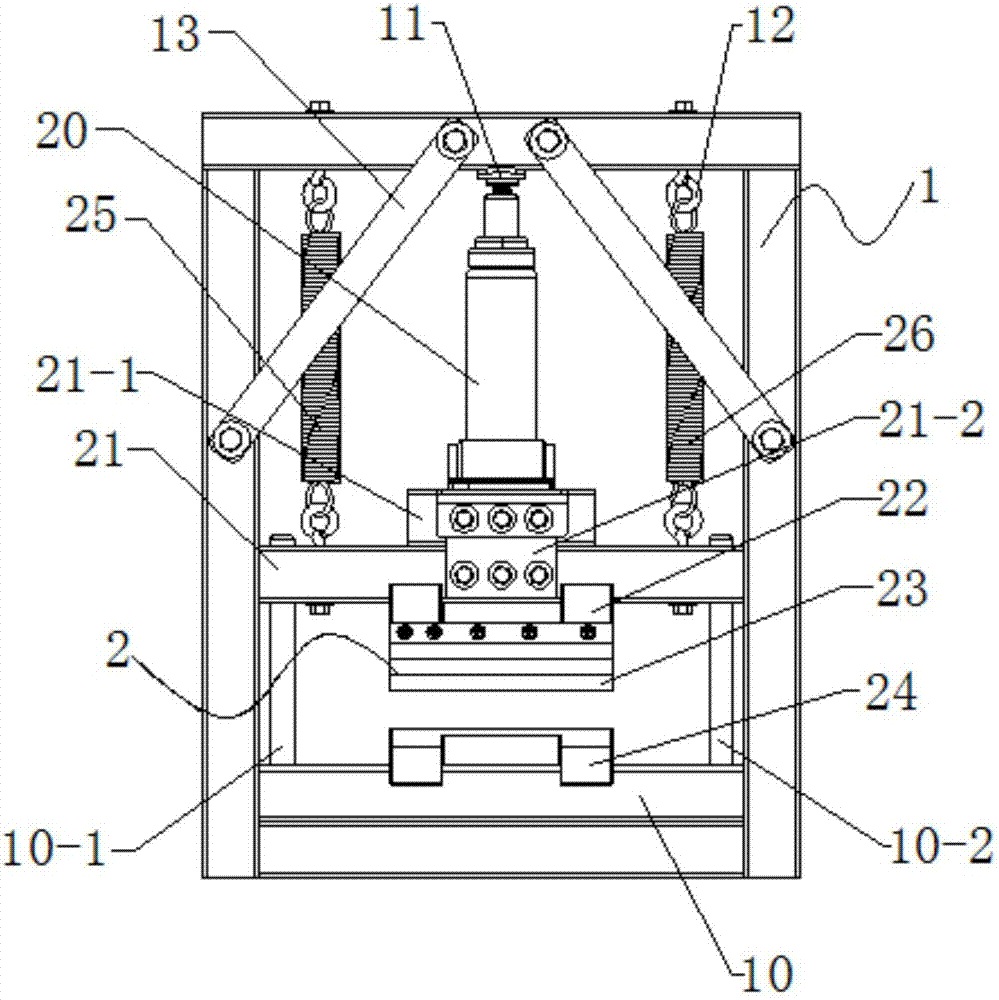

圖1是本發明的主視圖；

圖2是本發明的結構示意圖。

其中：1、框架，2、折彎裝置，10、支撐梁，11、連接座，12、吊環，13、加固桿，20、氣缸，21、橫梁，22、刀架，23、合金刀，24、v型固定槽，25、彈簧一，26、彈簧二，10-1、導桿一，10-2、導桿二，21-1、支撐塊，21-2、支支撐板。

具體實施方式

下面對照附圖，通過對實施例的描述，對本發明的具體實施方式作進一步詳細的說明，目的是幫助本領域的技術人員對本發明的構思、技術方案有更完整、準確和深入的理解，并有助于其實施。

如圖1至圖2所示，本發明是一種板材折彎裝置，結構簡單，設計合理，折彎效果好，效率高，能根據需求得到不同彎曲角度的板材。

具體的說，如圖1至圖2所示，包括框架1和折彎裝置2，所述框架1下方設有支撐梁10，且支撐梁10與框架1下方固定連接，所述框架1上方設有連接座11，且連接座11與框架1上方焊接，所述框架1上方設有兩個吊環12，所述折彎裝置2包括氣缸20、橫梁21、刀架22、合金刀23和v型固定槽24，所述氣缸20的活塞桿前端與連接座11連接，所述橫梁21上表面設有有支撐塊21-1，所述橫梁21的兩側面設有支撐板21-2，且支撐板21-2下方與橫梁21通過螺栓連接，上方通過螺栓與支撐塊21-1連接，所述氣缸20的缸座焊接在支撐塊21-1和支撐板21-2上表面，所述刀架22固定在橫梁21下方，且與橫梁21固定連接，所述合金刀23通過螺栓與刀架22連接，所述橫梁21上表面設有兩個吊環12，所述v型固定槽24固定連接在支撐梁10上表面。

本實施例中，所述橫梁21左側吊環12與框架1上方左側吊環12之間設有彈簧一25，所述橫梁21右側吊環12與框架1上方右側吊環2之間設有彈簧二26。

本實施例中，所述支撐梁10上表面左側設有導桿一10-1，右側設有導桿二10-2，所述橫梁21套在導桿一10-1和導桿二10-2上。

本實施例中，所述框架1上方兩側設有加固桿13。

以下用具體實施例對具體工作方式進行闡述：利用氣缸20伸縮時推動橫梁21向下壓縮，支撐梁10兩側設有導桿一10-1和導桿二10-2，可在橫梁21向下移動過程中避免橫梁21發生偏移，橫梁21左側吊環12與框架1上方左側吊環12之間設有彈簧一25，橫梁21右側吊環12與框架1上方右側吊環12之間設有彈簧二26，依靠彈簧一25和彈簧二26在橫梁21壓縮到最底部時，可將橫梁21向上拉起，將板材放置到v型固定槽24上，通過合金刀23對板材折彎,本發明結構簡單，設計合理，折彎效果好，效率高，能根據需求得到不同彎曲角度的板材。

以上結合附圖對本發明進行了示例性描述，顯然，本發明具體實現并不受上述方式的限制，只要是采用了本發明的方法構思和技術方案進行的各種非實質性的改進或未經改進，將本發明的上述構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種板材折彎裝置，涉及板材折彎設備領域，包括框架和折彎裝置，所述框架下方設有支撐梁，且支撐梁與框架下方固定連接，所述框架上方設有連接座，且連接座與框架上方焊接，所述框架上方設有兩個吊環，所述氣缸的活塞桿前端與連接座連接，所述橫梁上表面設有有支撐塊，所述橫梁的兩側面設有支撐板，且支撐板下方與橫梁通過螺栓連接，上方通過螺栓與支撐塊連接，所述氣缸的缸座焊接在支撐塊和支撐板上表面，所述刀架固定在橫梁下方，且與橫梁固定連接，所述合金刀通過螺栓與刀架連接，所述橫梁上表面設有兩個吊環，所述V型固定槽固定連接在支撐梁上表面，本發明結構簡單，可便于對板材進行折彎操作。
