本實用新型涉及機床換刀設備領域，具體地指一種新型自動換刀裝置。

背景技術：

數控機床要提高效率的重要內容之一就是要縮短非切割時間，為此帶有自動換刀裝置的數控機床得以迅速發展。自動換刀裝置已廣泛用于各種多工序數控機床，如鏜銑床、銑床、車床及組合機床等，它不僅提高了機床的生產效率，擴大了單功能數控機床的使用范圍，而且由于零件在一次安裝中完成多工序加工，大大減少了零件安裝定位次數，從而提高了加工精度。

現有自動換刀裝置有如下幾種基本類型：

1）回轉刀架換刀裝置：此裝置必須具有良好的強度和剛度，以承受加工時的切削抗力。加工過程中刀具位置不進行人工調整，因此有必要選擇可靠的定位方案和合理的定位結構，以保證回轉刀架在每次轉位之后，具有盡可能高的重復定位精度。

2）多主軸轉塔頭換刀裝置：這種換刀裝置儲存刀具的數量少，適用于加工簡單的工件。由于空間位置的限制，使主軸部件結構不能設計地十分堅實，因而影響了主軸系統的剛度。

3）機械手自動換刀裝置：這種裝置需要有極為復雜的選刀工序，需要有刀具識別裝置等，會降低換刀裝置效率。

所以需要設計一種全新的換刀裝置來彌補現有技術的一些不足，使數控機床的加工效率得到有效提高，以此節約加工成本。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種新型自動換刀裝置，有效提高數控機床的加工效率，節約加工成本。

本實用新型為解決上述技術問題，所采用的技術方案是：一種新型自動換刀裝置，包括刀庫，所述刀庫內設有用于裝入刀具的刀座，所述刀庫與轉動軸一端垂直固定連接，所述轉動軸另一端與第一蝸輪副輸出端連接，所述第一蝸輪副輸入端與第一步進電機輸出軸連接；

所述刀庫一側設有用于對刀具進行換刀操作的機械手，所述機械手與圓柱管垂直固定連接，所述圓柱管固定套裝于螺母表面，所述螺母與螺桿一端相互配合，所述螺桿另一端與第二蝸輪副輸出端連接，所述第二蝸輪副輸入端與第二步進電機輸出軸連接，所述圓柱管上固定設有分布于螺母兩側的第一永久磁體和第二永久磁體，靠近第一永久磁體的一側設有第一電磁鐵，靠近第二永久磁體的一側設有第二電磁鐵。

優選地，所述機械手兩端均設有抓手，所述抓手包括對稱設于抓手兩端的兩個第三永久磁體，兩個第三永久磁體內對稱設有兩個第三電磁鐵。

優選地，所述刀具的刀座均設有互相對應的編號。

本實用新型的有益效果：本實用新型刀庫可儲存大量刀具，可加工復雜零件，沒有刀具識別裝置和選刀工序，提高了換刀效率，將主軸停止工作的時間大大壓縮，有效提高了數控機床的加工效率，節約了加工成本。

附圖說明

圖1 為一種新型自動換刀裝置的結構示意圖；

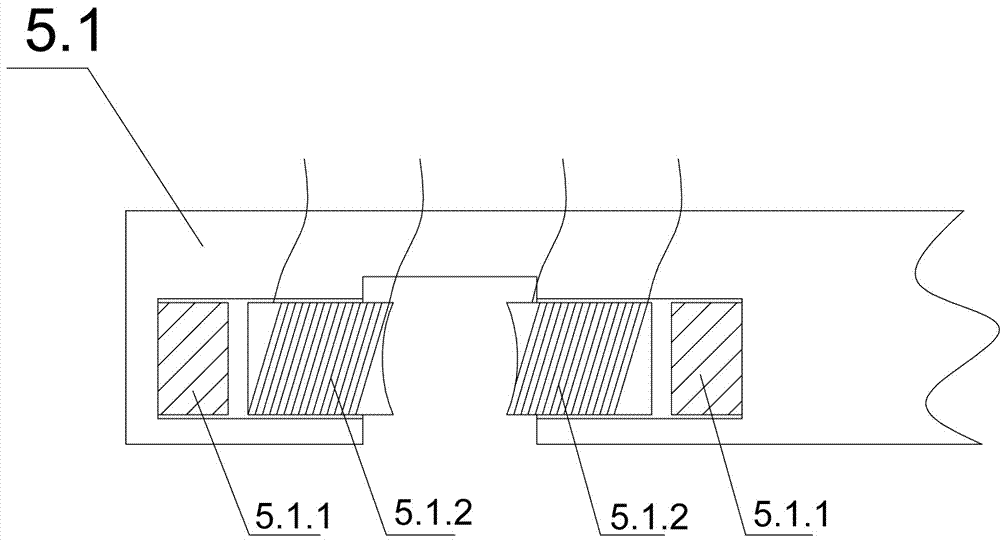

圖2為圖1中機械手的結構示意圖；

圖中，刀庫1、刀座1.1、刀具1.2、轉動軸2、第一蝸輪副3、第一步進電機4、機械手5、抓手5.1、第三永久磁體5.1.1、第三電磁鐵5.1.2、圓柱管6、第一永久磁體6.1、第二永久磁體6.2、螺母7、螺桿8、第二蝸輪副9、第二步進電機10、第一電磁鐵11、第二電磁鐵12、主軸13、主軸箱14。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步的詳細描述。

如圖1和圖2所示，一種新型自動換刀裝置，包括刀庫1，所述刀庫1內設有用于裝入刀具1.2的刀座1.1，所述刀庫1與轉動軸2一端垂直固定連接，所述轉動軸2另一端與第一蝸輪副3輸出端連接，所述第一蝸輪副3輸入端與第一步進電機4輸出軸連接；

所述刀庫1一側設有用于對刀具1.2進行換刀操作的機械手5，所述機械手5與圓柱管6垂直固定連接，所述圓柱管6固定套裝于螺母7表面，所述螺母7與螺桿8一端相互配合，所述螺桿8另一端與第二蝸輪副9輸出端連接，所述第二蝸輪副9輸入端與第二步進電機10輸出軸連接，所述圓柱管6上固定設有分布于螺母7兩側的第一永久磁體6.1和第二永久磁體6.2，靠近第一永久磁體6.1的一側設有第一電磁鐵11，靠近第二永久磁體6.2的一側設有第二電磁鐵12。這樣當?shù)谝浑姶盆F11、第二電磁鐵12通電時，兩個電磁鐵產生的磁力同時對第一永久磁體6.1或第二永久磁體6.2產生吸引力，使得機械手5相對第一電磁鐵11和第二電磁鐵12靜止，此時螺桿8轉動會使機械手5豎直上升或下降。當?shù)谝浑姶盆F11和第二電磁鐵12斷電時機械手5會隨著螺桿8轉動。

優選地，所述機械手5兩端均設有抓手5.1，所述抓手5.1包括對稱設于抓手5.1兩端的兩個第三永久磁體5.1.1，兩個第三永久磁體5.1.1內對稱設有兩個第三電磁鐵5.1.2。這樣當需要夾緊刀具1.2時，使刀具1.2置于兩個第三電磁鐵5.1.2之間，當給兩個第三電磁鐵5.1.2通入電流后，兩個電磁鐵之間產生磁力相互吸引，同時第三永久磁體5.1.1對第三電磁鐵5.1.2生產排斥力，以此將刀具1.2緊緊夾住；當?shù)谌姶盆F5.1.2斷電時時，第三永久磁體5.1.1對第三電磁鐵5.1.2產生吸引力，使抓手5.1松開刀具1.2。

優選地，所述刀具1.2的刀座1.1均設有互相對應的編號。在本實施例中，所有刀具1.2在裝入刀庫1前，將這些刀具1.2分別編碼A、B、C、、、；刀座1.1編碼a、b、c、、、；刀具1.2與刀座1.1編號一一對應，主軸13上安裝的刀具1.2姑且編為0，將這些刀具1.2、刀座1.1對應信息輸入到數控機床的控制系統里并且儲存。假設刀具1.2被換到主軸13上時，則刀座1.1對應的刀具1.2為0，系統自動將刀座1.1的刀具1.2信息更新。以此類推，無論機床是否斷電，此信息一直保留，除非人為更改這些信息。

本實施例工作過程如下：

1）在數控機床的操作面板上人為或者系統根據儲存的刀庫1信息自動選擇出需要的刀具1.2，之后系統向第一步進電機4發送電脈沖信號，使該刀具1.2轉動到正對機械手5的位置后停止。

2）系統自動向第一電磁鐵11、第二電磁鐵12通電，然后發送電脈沖信號使步進電機11正轉，讓機械手5豎直下落至一定距離后第二步進電機10停止工作，然后抓手5.1工作夾住刀具1.2。

3）之后第二步進電機10反轉，使機械手5豎直上升，同時主軸箱14移動到抓手5.1的正上方后停止。

4）當抓手5.1夾住的刀具1.2從刀座1.1內出來時，第二步進電機10停止工作，此時抓手5.1正好可以?shī)A住主軸13的刀具1.2。

5）抓手5.1工作夾住主軸13的刀具1.2后，主軸13松開刀具1.2并且主軸13上升一定距離。

6）第一電磁鐵11、第二電磁鐵12斷電，接著第二步進電機10正轉（也可反轉），此時機械手5會隨著螺桿8轉動，之后給第一電磁鐵11、第二電磁鐵12通電，使機械手5停止轉動，這時機械手5恰好已轉動180度。

7）第二步進電機10停止工作，主軸13下落，夾緊抓手5.1上的刀具1.2，接著抓手5.1松開，主軸13上升后離開換刀位置繼續加工零件。

8）第二步進電機10正轉，使機械手5豎直下落一定距離，接著抓手5.1工作松開刀具1.2，使刀具1.2落到空刀座1.1里。

9）第二步進電機10反轉，使機械手5上升一定距離后停止轉動，同時停止給第一電磁鐵11、第二電磁鐵12通電。

10）系統自動更新刀庫1信息。

上述的實施例僅為本實用新型的優選技術方案，而不應視為對于本實用新型的限制，本申請中的實施例及實施例中的特征在不沖突的情況下，可以相互任意組合。本實用新型的保護范圍應以權利要求記載的技術方案，包括權利要求記載的技術方案中技術特征的等同替換方案為保護范圍。即在此范圍內的等同替換改進，也在本實用新型的保護范圍之內。
