本技術涉及加工機床，特別是涉及一種升降油槽電火花加工機床。

背景技術：

1、電火花加工機床在進行加工操作時，需要將工件浸沒在電火花加工液中。因此，這類機床配備有油箱和油槽。工作過程中，油泵會將油箱中的加工液抽取到油槽中。油槽主要分為兩種類型：開門式油槽和升降油槽。開門式油槽結構簡單，因其便捷性而成為當前電火花加工機床上最普遍采用的方式。升降油槽雖然結構更為復雜，但它具備自動升降整個油槽的功能，這極大地便利了電極和工件的自動更換過程。相關技術中，升降油槽的油箱是獨立設置的，油槽與床身之間則通過密封條進行密封。在實際使用中，密封條的老化和失效是難以避免的，長時間使用后會導致電火花加工液泄漏到地面上。

技術實現思路

1、本實用新型旨在至少解決相關技術中存在的技術問題之一。為此，本實用新型提出一種升降油槽電火花加工機床，床身設有油箱，升降油槽裝置對應于油箱的頂部開口設置，在升降油槽裝置內的加工液泄漏時，加工液直接落入油箱內，可以再次利用，而且不會泄漏在地面上。

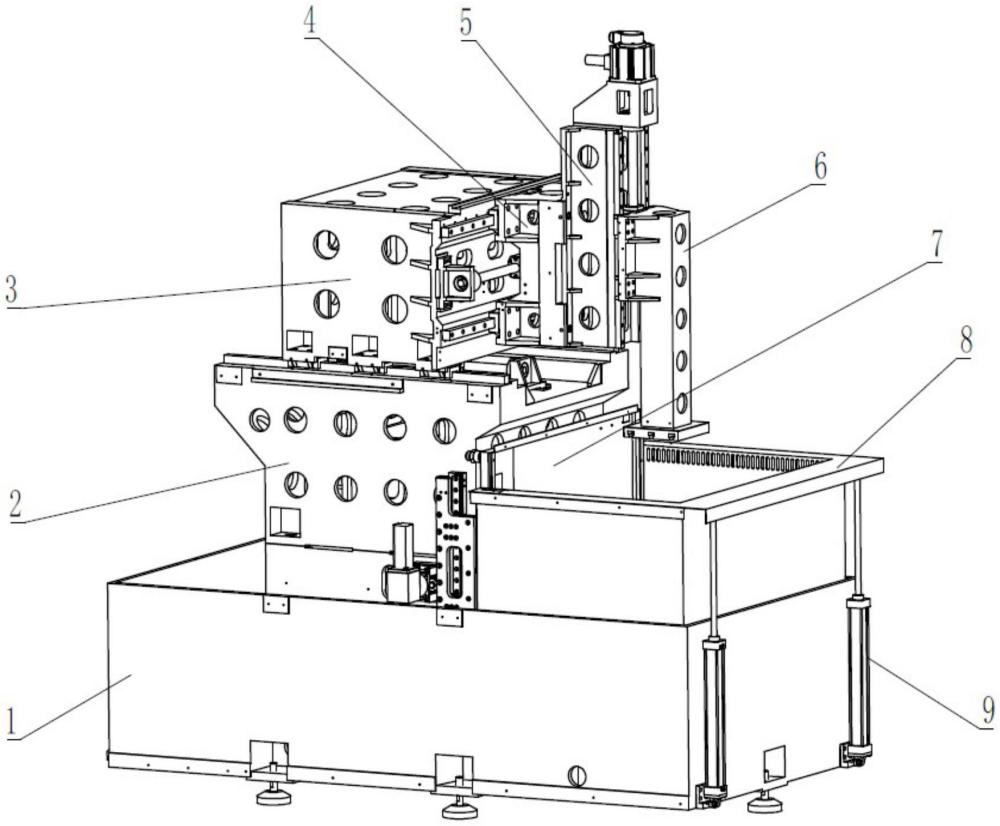

2、根據本實用新型實施例提供的升降油槽電火花加工機床，包括：

3、床身，所述床身設有油箱，所述油箱設有頂部開口；

4、升降油槽裝置，連接于所述床身，且對應于所述油箱的頂部開口設置。

5、根據本實用新型的一個實施例，所述床身包括底板以及側板，所述側板與所述底板圍設形成所述油箱。

6、根據本實用新型的一個實施例，還包括多軸運動機構，所述多軸運動機構至少包括基座以及縱向滑座，所述基座的頂部設置有縱向滑軌，所述縱向滑座滑動連接于所述縱向滑軌；其中，所述縱向滑座為箱體結構，所述箱體結構底面沿縱向方向的寬度大于等于預設寬度。

7、根據本實用新型的一個實施例，所述多軸運動機構還包括橫向滑座和豎向滑座；

8、所述縱向滑座的側面設有橫向滑軌，所述橫向滑座滑動連接于所述橫向滑軌；

9、所述橫向滑座背離所述縱向滑座的側面設有豎向底座，所述豎向底座設有豎向滑軌，所述豎向滑座滑動連接于所述豎向滑軌。

10、根據本實用新型的一個實施例，所述升降油槽裝置包括：

11、固定油槽，連接于所述床身；

12、升降油槽，所述升降油槽朝向所述固定油槽的一側設有側向開口，所述升降油槽滑動連接于所述固定油槽，且所述固定油槽遮擋所述側向開口；

13、升降組件，連接于所述升降油槽以及所述床身，所述升降組件用于調整所述升降油槽的高度。

14、根據本實用新型的一個實施例，所述升降油槽裝置還包括平衡支撐部件，所述平衡支撐部件位于所述升降油槽背離所述升降組件的一側。

15、根據本實用新型的一個實施例，所述升降組件包括：

16、驅動電機，連接于所述床身；

17、齒輪組，傳動連接于所述驅動電機的驅動軸；

18、齒條，連接于所述升降油槽朝向所述齒輪組的一側，所述齒條嚙合于所述齒輪組。

19、根據本實用新型的一個實施例，所述升降組件還包括：

20、連接件，連接于所述升降油槽，且所述連接件構造有升降滑座；

21、直線導軌，所述直線導軌豎向設置，且所述升降滑座滑動連接于所述直線導軌。

22、根據本實用新型的一個實施例，所述升降組件還包括導軌固定件，所述導軌固定件連接于所述床身以及所述直線導軌。

23、根據本實用新型的一個實施例，所述升降油槽的側壁頂部設有溢流孔。

24、本實用新型中的上述一個或多個技術方案，至少具有如下技術效果之一：

25、根據本實用新型實施例提供的升降油槽電火花加工機床，包括床身和升降油槽裝置；床身設有油箱，油箱設有頂部開口；升降油槽裝置連接于床身，且對應于油箱的頂部開口設置。在升降油槽裝置內的加工液泄漏時，加工液直接落入油箱內，加工液可以被再次利用，而且不會泄漏在地面上。

技術特征：

1.一種升降油槽電火花加工機床，其特征在于，包括：

2.根據權利要求1所述的升降油槽電火花加工機床，其特征在于，所述床身包括底板以及側板，所述側板與所述底板圍設形成所述油箱。

3.根據權利要求1或2所述的升降油槽電火花加工機床，其特征在于，還包括多軸運動機構，所述多軸運動機構至少包括基座以及縱向滑座，所述基座的頂部設置有縱向滑軌，所述縱向滑座滑動連接于所述縱向滑軌；

4.根據權利要求3所述的升降油槽電火花加工機床，其特征在于，所述多軸運動機構還包括橫向滑座和豎向滑座；

5.根據權利要求1所述的升降油槽電火花加工機床，其特征在于，所述升降油槽裝置還包括平衡支撐部件，所述平衡支撐部件位于所述升降油槽背離所述升降組件的一側。

6.根據權利要求1或5所述的升降油槽電火花加工機床，其特征在于，所述升降組件包括：

7.根據權利要求6所述的升降油槽電火花加工機床，其特征在于，所述升降組件還包括：

8.根據權利要求7所述的升降油槽電火花加工機床，其特征在于，所述升降組件還包括導軌固定件，所述導軌固定件連接于所述床身以及所述直線導軌。

9.根據權利要求1或5所述的升降油槽電火花加工機床，其特征在于，所述升降油槽的側壁頂部設有溢流孔。

技術總結
本技術涉及加工機床技術領域，特別是涉及一種升降油槽電火花加工機床，升降油槽電火花加工機床包括床身和升降油槽裝置；床身設有油箱，油箱設有頂部開口；升降油槽裝置連接于床身，且對應于油箱的頂部開口設置。升降油槽裝置的位置與油箱的頂部開口相對應，使得升降油槽裝置能夠通過油箱的頂部開口與油箱內部連通，在需要時將油箱中的液體抽到油槽中，或者將油槽中的液體回流到油箱中，提高設備的操作效率和便利性。在升降油槽裝置內的加工液泄漏時，加工液直接落入油箱內，加工液可以被再次利用，而且不會泄漏在地面上。

技術研發人員：蔡延華,郭建梅,劉永躍,張凱,丁連同,張帥
受保護的技術使用者：北京市電加工研究所有限公司
技術研發日：20231228
技術公布日：2025/4/28
