本技術涉及電子器件，具體是一種便于安裝的端子安裝結構。

背景技術：

1、變頻器作為一種常見的電子器件，主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。為了實現與其他器件或電路的連接，進而實現輸入和輸出信號，通常需要安裝端子，以此來起到接線的作用。

2、通常情況下，在盒體的指定位置設置螺絲孔，將端子上的孔的底端與螺絲孔對應上后，自下而上（即自外而內）旋入螺絲，即可將端子安裝在殼體的內側。

3、現有技術中，針對端子的安裝，由于在殼體的內側沒有采用任何限位結構，對端子進行限位，因此，在旋入螺絲，安裝端子的過程中，使得端子產生晃動，造成安裝不方便，且安裝效率低。

技術實現思路

1、本實用新型的目的是為了克服現有技術存在的缺陷和不足，提供一種便于安裝的端子安裝結構，能夠穩定的將端子定位于殼體的內側，在旋入螺絲，安裝端子時，端子不會出現晃動，以便于安裝，提高安裝效率。

2、為實現上述目的，本實用新型提供如下技術方案：

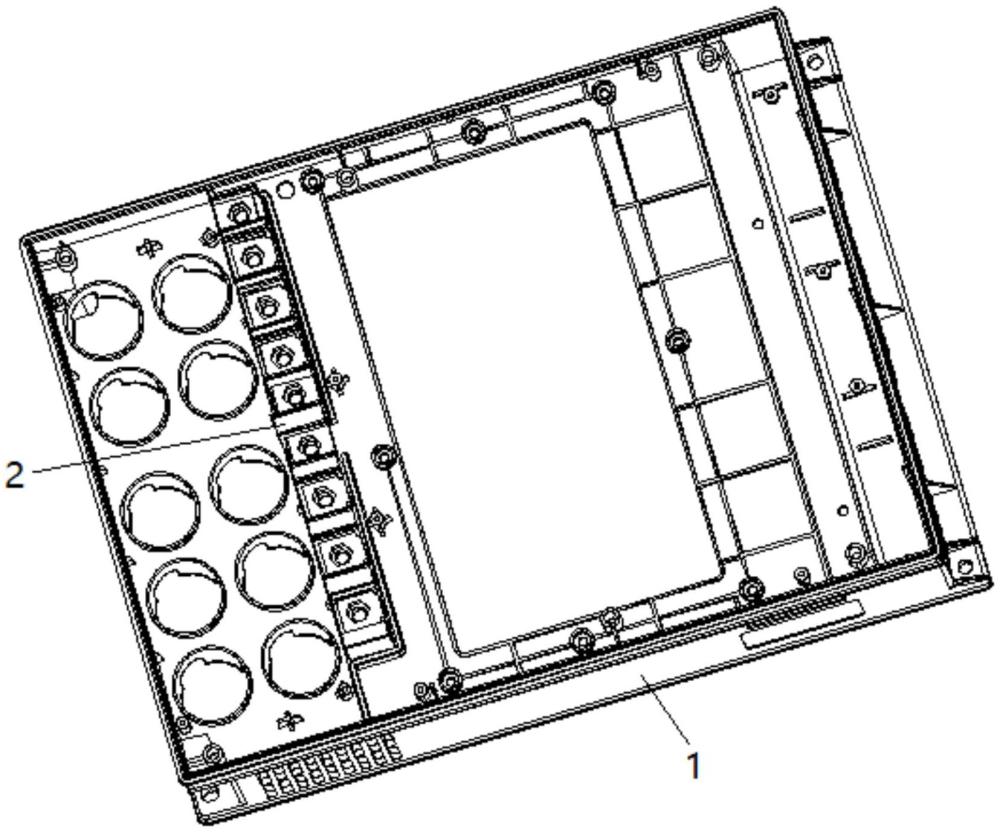

3、一種便于安裝的端子安裝結構，包括有殼體和端子，其特征在于：所述殼體的內側設有限位槽，用于從前側和左右兩側對所述的端子進行限位，端子安裝于所述限位槽的槽底面；所述殼體的內側面具有一體連接的兩個l形擋條，所述的兩個l形擋條呈相對設置，在兩個l形擋條的內側形成所述的限位槽。

4、進一步的，所述的兩個l形擋條在相對的內側均具有一體連接的定位條。

5、進一步的，所述端子的兩端的底側分別設有與所述的定位條對應相配合的定位槽。

6、進一步的，所述兩個l形擋條在相對的端部之間設有開口。

7、進一步的，所述限位槽的槽底面上設有螺絲孔。

8、進一步的，若干個所述的螺絲孔沿所述限位槽的長度方向呈間隔設置。

9、進一步的，所述端子上分別設有貫穿其上下端面的沉孔，有螺絲分別穿過所述的沉孔，并旋入相對應的所述螺絲孔中，將所述的端子固定安裝于所述限位槽的槽底面。

10、進一步的，所述的殼體為abs塑殼。

11、進一步的，所述的端子為尼龍玻纖端子。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本實用新型在殼體的內側面設置限位槽，能夠從前側和左右兩側對端子進行限位，并采用相配合的定位條和定位槽，能夠穩定的將端子定位于殼體的內側，在旋入螺絲，安裝端子時，端子不會出現晃動，從而便于安裝，提高了安裝效率。

14、2、本實用新型采用abs塑殼和尼龍玻纖端子，具有成本低、重量輕的特點，且尼龍玻纖端子，其強度可靠，在安裝接線銅排時，能夠承受較大的扭力，不會發生破損，保證了接線銅排能夠安裝到位。

技術特征：

1.一種便于安裝的端子安裝結構，包括有殼體和端子，其特征在于：所述殼體的內側設有限位槽，用于從前側和左右兩側對所述的端子進行限位，端子安裝于所述限位槽的槽底面；所述殼體的內側面具有一體連接的兩個l形擋條，所述的兩個l形擋條呈相對設置，在兩個l形擋條的內側形成所述的限位槽。

2.根據權利要求1所述的一種便于安裝的端子安裝結構，其特征在于：所述的兩個l形擋條在相對的內側均具有一體連接的定位條。

3.根據權利要求2所述的一種便于安裝的端子安裝結構，其特征在于：所述端子的兩端的底側分別設有與所述的定位條對應相配合的定位槽。

4.根據權利要求1所述的一種便于安裝的端子安裝結構，其特征在于：所述兩個l形擋條在相對的端部之間設有開口。

5.根據權利要求1所述的一種便于安裝的端子安裝結構，其特征在于：所述限位槽的槽底面上設有螺絲孔。

6.根據權利要求5所述的一種便于安裝的端子安裝結構，其特征在于：若干個所述的螺絲孔沿所述限位槽的長度方向呈間隔設置。

7.根據權利要求5所述的一種便于安裝的端子安裝結構，其特征在于：所述端子上分別設有貫穿其上下端面的沉孔，有螺絲分別穿過所述的沉孔，并旋入相對應的所述螺絲孔中，將所述的端子固定安裝于所述限位槽的槽底面。

8.根據權利要求1所述的一種便于安裝的端子安裝結構，其特征在于：所述的殼體為abs塑殼。

9.根據權利要求1所述的一種便于安裝的端子安裝結構，其特征在于：所述的端子為尼龍玻纖端子。

技術總結
本技術公開了一種便于安裝的端子安裝結構，包括有殼體和端子，殼體的內側設有限位槽，用于從前側和左右兩側對端子進行限位，端子安裝于限位槽的槽底面。本技術在殼體的內側面設置限位槽，能夠從前側和左右兩側對端子進行限位，并采用相配合的定位條和定位槽，能夠穩定的將端子定位于殼體的內側，在旋入螺絲，安裝端子時，端子不會出現晃動，從而便于安裝，提高了安裝效率。

技術研發人員：陸磊,梁富生
受保護的技術使用者：安徽海尚變頻技術有限公司
技術研發日：20231228
技術公布日：2025/4/28
