本申請涉及鋁型材的，尤其是涉及用于鋁型材的拉直整形裝置。

背景技術：

1、鋁型材是指鋁合金型材，由于它的優良電導率而常被選用，鋁型材擠壓加工后，其一般為彎曲狀，需要人員對其進行拉直矯形處。

2、專利號cn217647198u提出一種鋁型材矯直裝置，具備雙頭對鋁型材的壓緊位移拉伸機構，能夠適用于多種規格的鋁型材拉直整形處理，具有較高的實用性；

3、但是，該專利中，在通過兩端的壓板對鋁型材的兩端進行壓緊固定時，由于缺少對鋁型材的擺正調平機構，這樣鋁型材在放置時容易發生傾斜，導致鋁型材和矯直座沒有保持平行，這樣在對鋁型材拉直時，容易造成鋁型材的受力方向不一致，影響鋁型材的拉直，降低了鋁型材的拉直效果。因此，本領域技術人員提供了用于鋁型材的拉直整形裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、為了解決上述背景技術中提出的問題，本申請提供用于鋁型材的拉直整形裝置。

2、本申請提供的用于鋁型材的拉直整形裝置采用如下的技術方案：

3、用于鋁型材的拉直整形裝置，包括拉直座，所述拉直座頂端的兩側均設有滑板，所述拉直座的兩側均設有帶動滑板運動的驅動組件，兩個所述滑板的頂端均設有壓緊組件，所述拉直座頂端的中部固定有回型板，所述回型板的內部分別設有水平板和調直板，所述回型板的一側螺紋連接有與水平板轉動連接的轉桿，所述回型板的內壁通過彈簧與調直板固定連接。

4、通過采用上述技術方案，通過水平板和調直板的配合使用，對鋁型材進行擺正調平，使鋁型材與拉直座保持水平，從而方便鋁型材的拉直，提高了鋁型材的拉直效果。

5、優選的，所述驅動組件包括固定設置在滑板底端的第一滑塊，所述拉直座的頂端開設有供第一滑塊滑動的第一滑槽，所述第一滑槽內轉動連接有與第一滑塊螺紋連接的絲桿，所述拉直座的一側固定有與絲桿相固定的驅動電機。

6、通過采用上述技術方案，通過驅動組件的使用，方便帶動鋁型材的兩端背向運動，對鋁型材進行拉直。

7、優選的，所述壓緊組件包括設置在滑板頂端的安裝板，所述安裝板通過支撐柱與滑板固定連接，所述安裝板固定有第一電動伸縮桿，所述第一電動伸縮桿的伸縮端固定有壓板。

8、通過采用上述技術方案，通過壓緊組件的使用，方便對鋁型材的端部進行壓緊固定，從而方便對鋁型材進行拉直。

9、優選的，所述水平板的兩側均固定有第二滑塊，所述回型板內壁的兩側均開設有供第二滑塊滑動的第二滑槽。

10、通過采用上述技術方案，通過第二滑塊和第二滑槽的配合，對水平板進行輔助支撐，保持水平板穩定運動，避免水平板發生偏移。

11、優選的，所述回型板的內壁固定有第一支撐桿，所述第一支撐桿的伸縮端固定有與調直板相固定的第二支撐桿。

12、通過采用上述技術方案，通過第一支撐桿和第二支撐桿的使用，便于對調直板進行限位支撐。

13、優選的，所述滑板的頂端固定有支撐板，所述支撐板的一側可滑動的設有兩個墊板，所述支撐板的一側設有帶動墊板運動的張緊組件。

14、通過采用上述技術方案，通過張緊組件帶動墊板的運動，方便對鋁型材的內部進行支撐，避免壓板對鋁型材擠壓固定時壓力過大而造成鋁型材的變形損壞，提高鋁型材的使用壽命。

15、優選的，所述張緊組件包括固定設置在兩個墊板一端的第三滑塊，所述支撐板的一側開設有供第三滑塊滑動的第三滑槽，兩個所述第三滑塊的一側均鉸接有推桿，所述支撐板的一側固定有支撐塊，所述支撐塊的一側固定有第二電動伸縮桿，所述第二電動伸縮桿的伸縮端固定有與推桿相鉸接的連接塊。

16、通過采用上述技術方案，通過張緊組件的使用，方便帶動墊板的運動，方便墊板對鋁型材內部的支撐。

17、綜上所述，本申請包括以下有益技術效果：

18、1、該用于鋁型材的拉直整形裝置，在對鋁型材拉直時，將鋁型材穿過回型板，在彈簧的彈性作用下帶動調直板的運動，調直板帶動鋁型材的運動，使鋁型材與水平板貼合接觸，即可在調直板和水平板的配合下，對鋁型材進行擺正調平，使鋁型材與拉直座保持水平，避免鋁型材放置傾斜而影響拉直，提高了鋁型材的拉直效果。

19、2、該用于鋁型材的拉直整形裝置，在壓板對鋁型材的端部進行壓緊固定時，將墊板從鋁型材的端部插入到鋁型材的內部，然后在第二電動伸縮桿的運動下，帶動連接塊的運動，連接塊帶動推桿運動，推桿帶動第三滑塊運動，第三滑塊帶動墊板運動，使兩個墊板反向運動，即可通過墊板對鋁型材的內部進行支撐保護，避免壓板對鋁型材的擠壓力過大而造成鋁型材的變形損壞，提高了鋁型材的使用壽命。

技術特征：

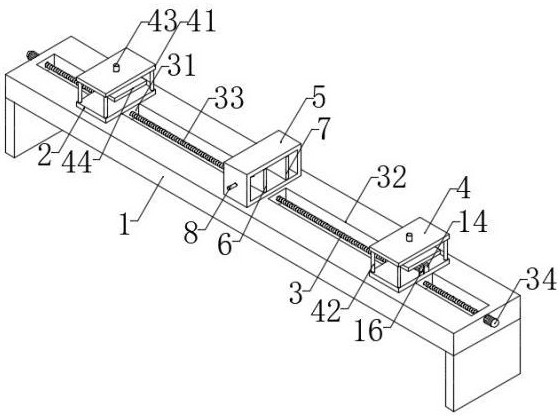

1.用于鋁型材的拉直整形裝置，包括拉直座（1），其特征在于：所述拉直座（1）頂端的兩側均設有滑板（2），所述拉直座（1）的兩側均設有帶動滑板（2）運動的驅動組件（3），兩個所述滑板（2）的頂端均設有壓緊組件（4），所述拉直座（1）頂端的中部固定有回型板（5），所述回型板（5）的內部分別設有水平板（6）和調直板（7），所述回型板（5）的一側螺紋連接有與水平板（6）轉動連接的轉桿（8），所述回型板（5）的內壁通過彈簧（9）與調直板（7）固定連接。

2.根據權利要求1所述的用于鋁型材的拉直整形裝置，其特征在于：所述驅動組件（3）包括固定設置在滑板（2）底端的第一滑塊（31），所述拉直座（1）的頂端開設有供第一滑塊（31）滑動的第一滑槽（32），所述第一滑槽（32）內轉動連接有與第一滑塊（31）螺紋連接的絲桿（33），所述拉直座（1）的一側固定有與絲桿（33）相固定的驅動電機（34）。

3.根據權利要求1所述的用于鋁型材的拉直整形裝置，其特征在于：所述壓緊組件（4）包括設置在滑板（2）頂端的安裝板（41），所述安裝板（41）通過支撐柱（42）與滑板（2）固定連接，所述安裝板（41）固定有第一電動伸縮桿（43），所述第一電動伸縮桿（43）的伸縮端固定有壓板（44）。

4.根據權利要求1所述的用于鋁型材的拉直整形裝置，其特征在于：所述水平板（6）的兩側均固定有第二滑塊（10），所述回型板（5）內壁的兩側均開設有供第二滑塊（10）滑動的第二滑槽（11）。

5.根據權利要求4所述的用于鋁型材的拉直整形裝置，其特征在于：所述回型板（5）的內壁固定有第一支撐桿（12），所述第一支撐桿（12）的伸縮端固定有與調直板（7）相固定的第二支撐桿（13）。

6.根據權利要求1所述的用于鋁型材的拉直整形裝置，其特征在于：所述滑板（2）的頂端固定有支撐板（14），所述支撐板（14）的一側可滑動的設有兩個墊板（15），所述支撐板（14）的一側設有帶動墊板（15）運動的張緊組件（16）。

7.根據權利要求6所述的用于鋁型材的拉直整形裝置，其特征在于：所述張緊組件（16）包括固定設置在兩個墊板（15）一端的第三滑塊（161），所述支撐板（14）的一側開設有供第三滑塊（161）滑動的第三滑槽（162），兩個所述第三滑塊（161）的一側均鉸接有推桿（163），所述支撐板（14）的一側固定有支撐塊（164），所述支撐塊（164）的一側固定有第二電動伸縮桿（165），所述第二電動伸縮桿（165）的伸縮端固定有與推桿（163）相鉸接的連接塊（166）。

技術總結
本申請公開了用于鋁型材的拉直整形裝置，其包括拉直座，拉直座頂端的兩側均設有滑板，拉直座的兩側均設有帶動滑板運動的驅動組件，兩個滑板的頂端均設有壓緊組件，拉直座頂端的中部固定有回型板，回型板的內部分別設有水平板和調直板，回型板的一側螺紋連接有與水平板轉動連接的轉桿；該用于鋁型材的拉直整形裝置，在對鋁型材拉直時，將鋁型材穿過回型板，在彈簧的彈性作用下帶動調直板的運動，調直板帶動鋁型材的運動，使鋁型材與水平板貼合接觸，即可在調直板和水平板的配合下，對鋁型材進行擺正調平，使鋁型材與拉直座保持水平，避免鋁型材放置傾斜而影響拉直，提高了鋁型材的拉直效果。

技術研發人員：謝憲洪,侯晏兵,龍培軍,高保剛
受保護的技術使用者：四川省皇佳藍卡鋁業有限公司
技術研發日：20240204
技術公布日：2025/4/28
