本技術涉及焊接，尤其涉及一種氣保焊防飛濺擋板。

背景技術：

1、氣保焊在工業制造領域中應用廣泛。在金屬制品制造中，包括航空、汽車、造船等行業均采用氣保焊技術。其焊接接頭密封性好，抗腐蝕性強，焊接質量高。

2、氣保焊原理是在焊接過程中，通過對熔池周圍覆蓋一層惰性氣體，防止熔池受到空氣中氧氣、氮氣等雜質的氧化和污染，從而獲得高質量的焊接接頭。根據不同的氣體種類可分為惰性氣體保護焊和活性氣體保護焊。惰性氣體保護焊的氣體一般為氬氣、氦氣等，采用惰性氣體保護可有效防止氧化，常用于焊接不銹鋼、銅等材料；活性氣體保護焊的氣體一般為二氧化碳、氧氣等，除起到保護效果外，還能在熔池中形成和金屬物質反應生成有益氣體，常用于焊接碳鋼、低合金鋼等。

3、氣保焊焊接飛濺較多，假如焊接電流、電弧電壓、操作手法不正確時飛濺會更加嚴重，且清渣困難，給施工周圍區域造成干擾。

技術實現思路

1、本實用新型的目的在于提供氣保焊防飛濺擋板，以達到防止氣保焊焊接飛濺、減小飛濺范圍的目的。

2、本實用新型提供的氣保焊防飛濺擋板，包括連接結構，通過連接結構與焊槍的鵝頸管連接；所述的連接結構包括連接板，連接板的下方設置擋板，擋板的兩側設置側板。

3、進一步的，所述的連接結構為抱箍。

4、進一步的，所述的連接結構包括上幾字形板和下幾字板，上幾字形板和下幾字板的一側鉸接，另一側對應位置設置過孔；下幾字板的過孔處預焊螺母，固定螺母從上幾字板穿過并與預焊螺母配合。

5、進一步的，所述的擋板呈等腰梯形。

6、本實用新型提供的氣保焊防飛濺擋板，具有三種工作狀態，日常或臨時暫停工作時，擋板與焊槍垂直，可用于輔助臨時放置焊槍；工作狀態時，將擋板向噴口方向折疊，擋板擋住向后的飛濺，側板擋住兩側的飛濺，上方開口便于施工人員觀察；需要將焊槍伸出的特殊部位，可以將擋板向手柄方向折疊，避免干涉；該實用新型達到防止氣保焊焊接飛濺、減小飛濺范圍的目的，在焊接施工現場具有積極的推廣意義。

技術特征：

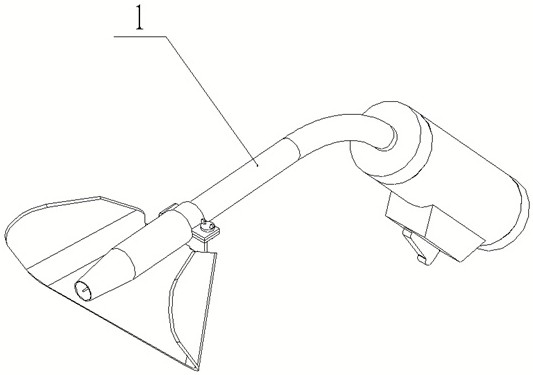

1.氣保焊防飛濺擋板，其特征在于，包括連接結構，通過連接結構與焊槍的鵝頸管（1）連接；所述的連接結構包括連接板（6），連接板的下方設置擋板（7），擋板的兩側設置側板（8）；所述的連接結構包括上幾字形板（2）和下幾字板（3），上幾字形板和下幾字板的一側鉸接，另一側對應位置設置過孔；下幾字板的過孔處預焊螺母，固定螺母從上幾字板穿過并與預焊螺母配合。

2.根據權利要求1所述的氣保焊防飛濺擋板，其特征在于，所述的連接結構為抱箍。

3.根據權利要求1所述的氣保焊防飛濺擋板，其特征在于，所述的擋板呈等腰梯形。

技術總結
本技術涉及焊接技術領域，尤其涉及一種氣保焊防飛濺擋板。包括連接結構，通過連接結構與焊槍的鵝頸管連接；所述的連接結構包括連接板，連接板的下方設置擋板，擋板的兩側設置側板。具有三種工作狀態，日常或臨時暫停工作時，擋板與焊槍垂直，可用于輔助臨時放置焊槍；工作狀態時，將擋板向噴口方向折疊，擋板擋住向后的飛濺，側板擋住兩側的飛濺，上方開口便于施工人員觀察；需要將焊槍伸出的特殊部位，可以將擋板向手柄方向折疊，避免干涉；該技術達到防止氣保焊焊接飛濺、減小飛濺范圍的目的，在焊接施工現場具有積極的推廣意義。

技術研發人員：丁峰,申文臻,張曉燕,王志波
受保護的技術使用者：日照之光實業有限公司
技術研發日：20250224
技術公布日：2025/4/28
