本技術涉及激光切割設備領域，尤其涉及一種應用于激光切割設備的床身結構。

背景技術：

1、激光切割設備是機、光、電的整合，床身結構作為激光切割機的機床主機部分，是實現x、y、z軸運動的機械結構；

2、現有的激光切割設備床身是使用地腳杯進行支撐，地腳杯具有調節高度的功能，這使得激光切割設備的床身可以根據需要進行調整，以適應不同的工作環境和工件尺寸，從而使床身可以放置平穩，不發生晃動；

3、但現有的激光切割設備的床身結構在調節地腳杯支撐高度時，需要使用者伏趴到地面才能使用工具擰動地腳杯上的螺母進行調節，因此不便于操作，為此提出一種應用于激光切割設備的床身結構來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種應用于激光切割設備的床身結構，旨在改善現有技術中需要使用者伏趴到地面才能使用工具擰動地腳杯上的螺母進行調節，導致不便于操作的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種應用于激光切割設備的床身結構，包括機體和支撐腿，所述機體的兩側均對稱固定連接有支撐板，四個所述支撐腿的底部表面均固定連接有墊塊，所述支撐腿和支撐板之間設置有微調組件，所述微調組件包括固定連接在支撐板底部表面的第一連接板，所述支撐腿的頂部表面固定連接有第二連接板，所述第二連接板的內部固定連接有第一連接件，所述第一連接板的內部固定連接有第二連接件，所述第一連接件的兩端均相對對稱轉動連接有第一連接桿，所述第二連接件的兩端均相對對稱轉動連接有第二連接桿，所述第一連接桿和第二連接桿的連接處分別轉動連接有第一連接塊和第二連接塊，所述第一連接塊的內部轉動連接有螺紋桿，所述螺紋桿的一端均固定連接有轉動件；

3、作為上述技術方案的進一步描述：所述微調組件設置有四組，四組所述微調組件兩兩相對設置在機體的兩側；

4、作為上述技術方案的進一步描述：所述支撐腿、支撐板和墊塊均處于同一垂直線上，所述墊塊能夠對支撐板進行緩沖作用；

5、作為上述技術方案的進一步描述：所述第一連接板和第二連接板相對設置，且處于同一垂直線上，所述第一連接件和第二連接件相對設置，且處于同一垂直線上；

6、作為上述技術方案的進一步描述：所述第一連接桿和第二連接桿組成菱形支撐架，所述第二連接桿設置在第一連接桿的內部；

7、作為上述技術方案的進一步描述：所述螺紋桿的另一端均螺紋連接在第二連接塊的內部；

8、作為上述技術方案的進一步描述：所述第一連接塊和第二連接塊均處于同一水平線上，所述第一連接塊設置在靠近轉動件的一端；

9、作為上述技術方案的進一步描述：所述第二連接塊設置在遠離轉動件的一端，所述轉動件為六棱形。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過設置的微調組件，轉動轉動件通過支撐板將機體進行抬升調節，由于微調組件均設置在機體的腰部兩側，因此在需要對機體的高度進行調節時，只需要通過轉動轉動件即可實現調節，無需使用者伏地進行調節，同時，操作簡單，方便實用；

12、2、本實用新型中，微調組件設置有四組，且每組均可以單獨調節，從而使得機體可以放置在略微傾斜或者坑洼不平的場地進行工作，使機體不再受場地約束，擴大了該裝置的適用范圍。

技術特征：

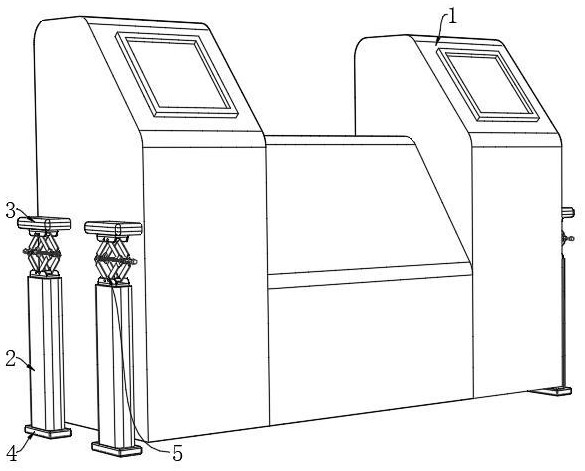

1.一種應用于激光切割設備的床身結構，包括機體（1）和支撐腿（2），其特征在于：所述機體（1）的兩側均對稱固定連接有支撐板（3），四個所述支撐腿（2）的底部表面均固定連接有墊塊（4），所述支撐腿（2）和支撐板（3）之間設置有微調組件（5）；

2.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述微調組件（5）設置有四組，四組所述微調組件（5）兩兩相對設置在機體（1）的兩側。

3.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述支撐腿（2）、支撐板（3）和墊塊（4）均處于同一垂直線上，所述墊塊（4）能夠對支撐板（3）進行緩沖作用。

4.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述第一連接板（51）和第二連接板（52）相對設置，且處于同一垂直線上，所述第一連接件（53）和第二連接件（54）相對設置，且處于同一垂直線上。

5.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述第一連接桿（55）和第二連接桿（56）組成菱形支撐架，所述第二連接桿（56）設置在第一連接桿（55）的內部。

6.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述螺紋桿（59）的另一端均螺紋連接在第二連接塊（58）的內部。

7.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述第一連接塊（57）和第二連接塊（58）均處于同一水平線上，所述第一連接塊（57）設置在靠近轉動件（50）的一端。

8.根據權利要求1所述的一種應用于激光切割設備的床身結構，其特征在于：所述第二連接塊（58）設置在遠離轉動件（50）的一端，所述轉動件（50）為六棱形。

技術總結
本技術涉及激光切割設備領域，公開了一種應用于激光切割設備的床身結構，包括機體和支撐腿，所述機體的兩側均對稱固定連接有支撐板，四個所述支撐腿的底部表面均固定連接有墊塊，所述支撐腿和支撐板之間設置有微調組件，所述微調組件包括固定連接在支撐板底部表面的第一連接板，所述支撐腿的頂部表面固定連接有第二連接板，所述第二連接板的內部固定連接有第一連接件，所述第一連接板的內部固定連接有第二連接件，所述第一連接件的兩端均相對對稱轉動連接有第一連接桿。本技術中，設置的微調組件，只需轉動轉動件即可實現機體高度的調節，無需使用者伏地進行調節，微調組件均可以單獨調節，擴大該裝置的適用范圍。

技術研發人員：吳偉龍,賈英亮
受保護的技術使用者：山東銳朗機械設備股份有限公司
技術研發日：20250325
技術公布日：2025/4/28
