本申請涉及車輛，尤其涉及一種車輛密封止口的校正工裝。

背景技術：

1、車輛(例如客車)的密封止口用于實現艙門和車體之間的密封性。專利cn108016264a公開了一種客車鉸鏈艙門密封結構，包括車身骨架、側艙門、艙門鉸鏈、氣撐桿，車身骨架上設有門洞，在門洞內安裝有艙門鉸鏈，側艙門的一端與艙門鉸鏈連接，并隨艙門鉸鏈翻轉，氣撐桿的一端鉸接于車身骨架，另一端鉸接側艙門上的氣撐桿支座，艙門鉸鏈為鐵質艙門鉸鏈，門洞在艙門鉸鏈的下方位置還設有截面呈l型的密封止口，密封止口的四周與門洞內邊焊接密封，密封止口與門洞內邊的焊縫還可以打密封膠，密封止口的前端與車身骨架之間的接縫卡入膠條密封。

2、然而，客車艙門密封止口在焊接時，焊接處受力將止口向焊接一側拉扯，會使密封止口產生不同程度的變形，3～5mm的局部變形在焊裝制作過程中不容易被發現，該變形量足以導致密封膠條與艙門不貼合，在整車淋雨試驗表現為艙體漏水，這時候需要對密封止口進行校正，傳統的校正方法為使用錘子敲擊、或者用撬棍撬密封止口變形部位，此校正方法有時會受到空間限制，操作困難，且密封止口容易產生二次變形、起浪、表面出現凹陷、掉漆等缺陷。

3、基于此，現有技術仍有待改進。

技術實現思路

1、本申請所要解決的一個技術問題是：現有技術中在對車輛密封止口進行校正時操作困難且校正效果不好。

2、為解決上述技術問題，本申請實施例提供一種車輛密封止口的校正工裝，包括：安裝部；設置于安裝部的導向部，導向部沿第一方向延伸并具有第一端和第二端；調節部，調節部包括彼此相背的第一表面和第二表面，第一表面設有配合孔，導向部的第一端穿設于配合孔，第二表面用于與密封止口接合；移動部，移動部套設于導向部并與導向部螺紋配合，移動部可被旋轉而沿著從導向部的第二端指向第一端的方向移動以推動調節部移動，從而向密封止口施加壓力。

3、在一些實施例中，導向部、移動部和配合孔的數量均為多個，多個導向部沿垂直于第一方向的第二方向排列，調節部沿第二方向延伸。

4、在一些實施例中，導向部可拆卸設置于安裝部。

5、在一些實施例中，導向部焊接于安裝部或者與安裝部一體成型。

6、在一些實施例中，導向部為螺栓，校正工裝還包括將螺栓緊固于安裝部的緊固螺母。

7、在一些實施例中，安裝部包括沿第二方向延伸的固定梁以及沿第一方向延伸并沿第二方向間隔排列的多個底座。

8、在一些實施例中，調節部的第二表面設有柔性部件。

9、在一些實施例中，安裝部、導向部和/或調節部為空心結構。

10、在一些實施例中，安裝部包括第一安裝部分和第二安裝部分，第一安裝部分設有沿第二方向延伸的長形孔，第二安裝部分通過緊固件安裝于長形孔，安裝部沿第二方向的尺寸可調節。

11、在一些實施例中，導向部包括第一導向部分和第二導向部分，第一導向部分設有沿第一方向延伸的長形孔，第二導向部分通過緊固件安裝于長形孔，導向部沿第一方向的尺寸可調節。

12、通過上述技術方案，本申請?zhí)峁┑能囕v密封止口的校正工裝可以通過扭動移動部使之沿從導向部的第二端指向第一端的方向移動以推動調節部移動，從而向密封止口施加壓力，使密封止口變形回位，可以精確地校正變形量，一次校正到位，避免出現二次變形，并且操作簡單、不需要較大的操作空間。

技術特征：

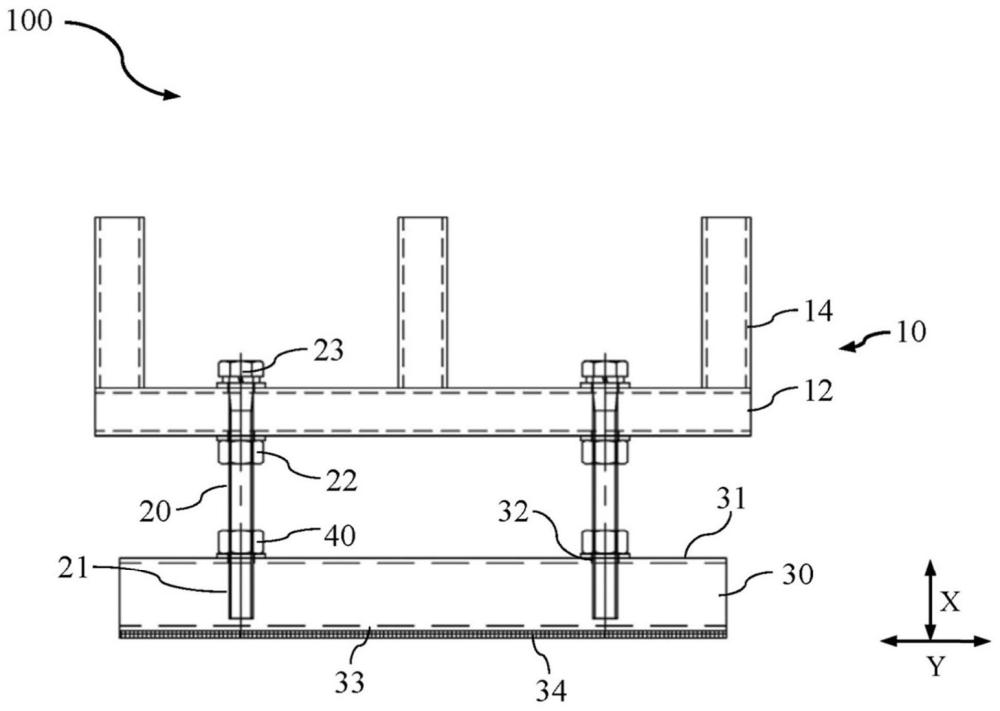

1.一種車輛密封止口(1)的校正工裝(100)，其特征在于，包括：

2.根據權利要求1所述的校正工裝(100)，其特征在于，所述導向部(20)、所述移動部(40)和所述配合孔(32)的數量均為多個，多個所述導向部(20)沿垂直于所述第一方向的第二方向排列，所述調節部(30)沿所述第二方向延伸。

3.根據權利要求1所述的校正工裝(100)，其特征在于，所述導向部(20)可拆卸設置于所述安裝部(10)。

4.根據權利要求1所述的校正工裝(100)，其特征在于，所述導向部(20)焊接于所述安裝部(10)或者與所述安裝部(10)一體成型。

5.根據權利要求1所述的校正工裝(100)，其特征在于，所述導向部(20)為螺栓，所述校正工裝(100)還包括將所述螺栓緊固于所述安裝部(10)的緊固螺母(22)。

6.根據權利要求2所述的校正工裝，其特征在于，所述安裝部(10)包括沿所述第二方向延伸的固定梁(12)以及沿所述第一方向延伸并沿所述第二方向間隔排列的多個底座(14)。

7.根據權利要求1所述的校正工裝(100)，其特征在于，所述調節部(30)的所述第二表面(33)設有柔性部件(34)。

8.根據權利要求1所述的校正工裝(100)，其特征在于，所述安裝部(10)、所述導向部(20)和/或所述調節部(30)為空心結構。

9.根據權利要求2所述的校正工裝(100)，其特征在于，所述安裝部(10)包括第一安裝部分和第二安裝部分，所述第一安裝部分設有沿所述第二方向延伸的長形孔，所述第二安裝部分通過緊固件安裝于所述長形孔，所述安裝部(10)沿所述第二方向的尺寸可調節。

10.根據權利要求1所述的校正工裝(100)，其特征在于，所述導向部(20)包括第一導向部分和第二導向部分，所述第一導向部分設有沿所述第一方向延伸的長形孔，所述第二導向部分通過緊固件安裝于所述長形孔，所述導向部(20)沿所述第一方向的尺寸可調節。

技術總結
本申請?zhí)峁┮环N車輛密封止口的校正工裝，包括：安裝部；設置于安裝部的導向部，導向部沿第一方向延伸并具有第一端和第二端；調節部，調節部包括彼此相背的第一表面和第二表面，第一表面設有配合孔，導向部的第一端穿設于配合孔，第二表面用于與密封止口接合；移動部，移動部套設于導向部并與導向部螺紋配合，移動部可被旋轉而沿著從導向部的第二端指向第一端的方向移動以推動調節部移動，從而向密封止口施加壓力。本申請能夠精確地校正變形量，一次校正到位，避免出現二次變形，并且操作簡單、不需要較大的操作空間。

技術研發人員：蘭金桂,韋明志
受保護的技術使用者：廣西申龍汽車制造有限公司
技術研發日：20240313
技術公布日：2025/4/28
