本技術涉及電焊保護，具體為一種電焊工作保護吸收箱。

背景技術：

1、在電焊過程中，焊接部分收到高溫影響，會產生大量的煙氣與火星，在焊接過程中，人員會預備一些防護措施，如戴上面罩來避免焊接過程中的強光印象，但是也無法阻止工作人員吸入焊接產生的有毒性氣體與火星，火星容易濺射到人員身體上，造成人員皮膚被灼燒，對人身安全造成影響。

技術實現思路

1、本實用新型的目的在于提供一種電焊工作保護吸收箱，用于克服現有技術中的上述缺陷。

2、根據本實用新型的一種電焊工作保護吸收箱，包括兩個上下分布的固定弧箱，兩個所述固定弧箱的左端通過鉸接桿連接，兩個所述固定弧箱的右端均固設有安裝板，所述安裝板上開設有螺紋固定孔，兩個所述固定弧箱均開口向前設置，兩個所述固定弧箱內均開設有收集腔，每個所述收集腔內均固設有一組導滑架，每組所述導滑架上均連接有能夠前后滑動的濾網與收集保護箱，所述濾網前后雙層設置，每組所述導滑架的前端均鉸接有抵接板，所述導滑架與所述抵接板鉸接部分設有扭簧，兩個所述固定弧箱的相互遠離端均固設有抽風機，所述固定弧箱的周面上、且位于所述抽風機處開設有連接腔，所述連接腔與所述收集腔連通，所述收集腔內、且位于所述抽風機的上下區域內設有擋板，所述擋板呈l形設置與所述濾網抵接，所述收集保護箱左右對稱、且開口向前設置，所述收集保護箱與所述擋板處抵接，所述收集保護箱與所述擋板抵接處設有濾板，兩個所述固定弧箱的內周面上均固設有兩個左右對稱的鉸接座，每個所述鉸接座上均轉動連接與鉸接架，每個所述鉸接架上均連接有鉸接桿，所述鉸接架與所述鉸接桿之間連接設有扭簧連接桿，所述鉸接架與所述鉸接桿之間設有彈簧伸縮架，每個所述鉸接桿上均轉動連接有抵接輪。

3、本實用新型的有益效果是：

4、通過設置的抽風機，在電焊工作的過程中，吸收焊接時產生的煙氣或者火星，從而避免火星附著在人身上造成人員燒傷，提高了焊接工作時的安全性，通過抵接輪的上下位置調整與鉸接架和鉸接桿處的傾斜調整，能夠適應在不同尺寸下的管道進行穩定夾持。

技術特征：

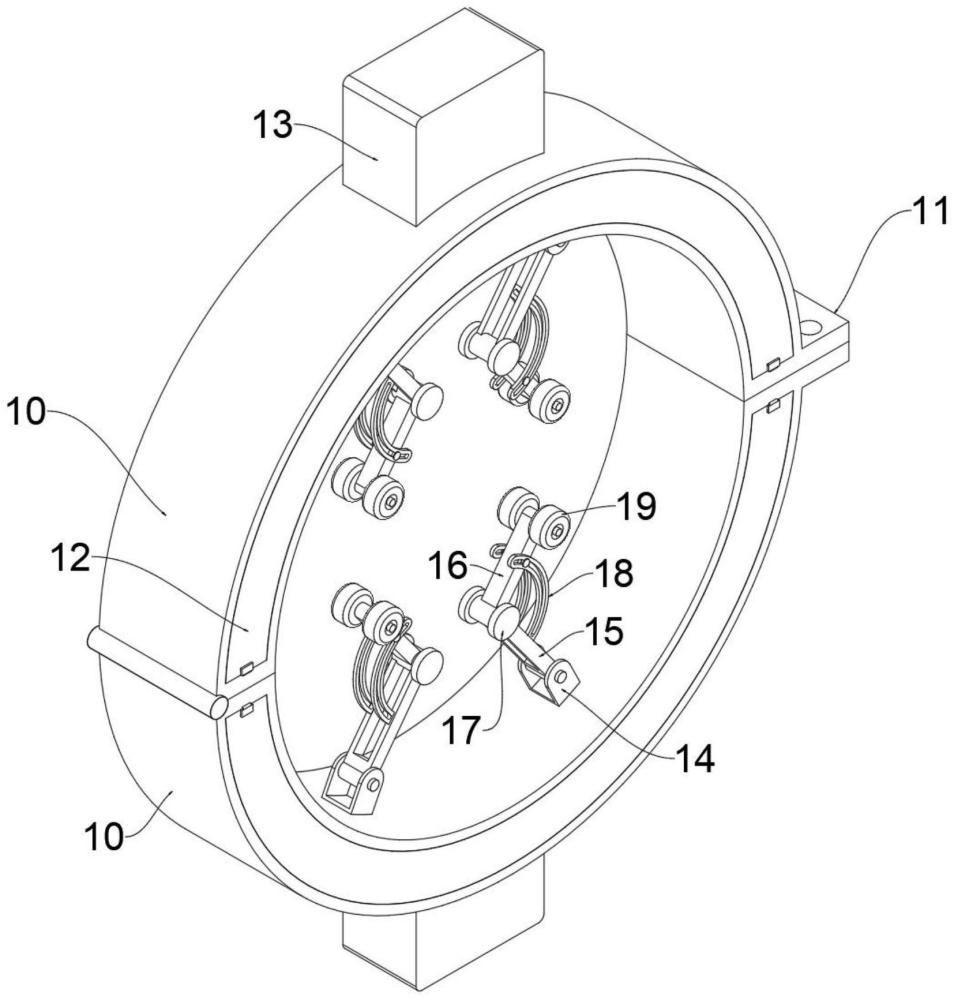

1.一種電焊工作保護吸收箱，包括兩個上下分布可分離的固定弧箱(10)，其特征在于：兩個所述固定弧箱(10)均開口向前設置，兩個所述固定弧箱(10)內均開設有收集腔(25)，每個所述收集腔(25)內均固設有一組導滑架(20)，每組所述導滑架(20)上均連接有能夠前后滑動的濾網(12)與收集保護箱(22)，兩個所述固定弧箱(10)的相互遠離端均固設有抽風機(13)，所述固定弧箱(10)的周面上、且位于所述抽風機(13)處開設有連接腔(23)，所述連接腔(23)與所述收集腔(25)連通，兩個所述固定弧箱(10)的內周面上均固設有兩個左右對稱的鉸接座(14)，每個所述鉸接座(14)上均轉動連接與鉸接架(15)，每個所述鉸接架(15)上均連接有鉸接桿(16)，所述鉸接架(15)與所述鉸接桿(16)之間連接設有扭簧連接桿(17)，每個所述鉸接桿(16)上均轉動連接有抵接輪(19)。

2.根據權利要求1所述的一種電焊工作保護吸收箱，其特征在于：所述收集腔(25)內、且位于所述抽風機(13)的上下區域內設有擋板(24)，所述擋板(24)呈l形設置與所述濾網(12)抵接，所述收集保護箱(22)左右對稱、且開口向前設置，所述收集保護箱(22)與所述擋板(24)處抵接，所述收集保護箱(22)與所述擋板(24)抵接處設有濾板。

3.根據權利要求2所述的一種電焊工作保護吸收箱，其特征在于：所述濾網(12)前后雙層設置，每組所述導滑架(20)的前端均鉸接有抵接板(21)，所述導滑架(20)與所述抵接板(21)鉸接部分設有扭簧。

4.根據權利要求3所述的一種電焊工作保護吸收箱，其特征在于：兩個所述固定弧箱(10)的左端通過鉸接桿連接，兩個所述固定弧箱(10)的右端均固設有安裝板(11)，所述安裝板(11)上開設有螺紋固定孔。

5.根據權利要求4所述的一種電焊工作保護吸收箱，其特征在于：所述鉸接架(15)與所述鉸接桿(16)之間設有彈簧伸縮架(18)。

技術總結
本技術涉及電焊保護技術領域，具體為一種電焊工作保護吸收箱，包括兩個上下分布可分離的固定弧箱，兩個固定弧箱內均開設有收集腔，每個收集腔內均固設有一組導滑架，每組導滑架上均連接有能夠前后滑動的濾網與收集保護箱，兩個固定弧箱的相互遠離端均固設有抽風機，固定弧箱的周面上、且位于抽風機處開設有連接腔，連接腔與收集腔連通，兩個固定弧箱的內周面上均固設有鉸接座，每個鉸接座上均轉動連接與鉸接架，每個鉸接架上均連接有鉸接桿，鉸接架與鉸接桿之間連接設有扭簧連接桿，每個鉸接桿上均轉動連接有抵接輪，通過設置的抽風機，在電焊工作的過程中，吸收焊接時產生的煙氣或者火星，通過抵接輪適應不同尺寸的管道夾持。

技術研發人員：方桂松
受保護的技術使用者：臺州椒江晟科機械設備廠
技術研發日：20240329
技術公布日：2025/4/28
