本技術屬于單絲切割裝置，尤其涉及一種便于清理的單絲切割裝置。

背景技術：

1、單絲切割，也被稱為線切割或慢走絲切割，是一種使用細金屬絲（如銅絲或鉬絲）作為工具電極，在電火花加工機床上進行切割成形的方法。

2、例如公開號為cn220127792u的中國專利，公開了一種線切割清潔裝置，屬于線切割技術領域，其技術方案要點包括裝置主體，所述裝置主體的后側固定連接有連接塊，所述連接塊的前側固定連接有固定塊，所述連接塊的頂部固定連接有支撐塊，所述支撐塊的底部固定連接有線切割裝置，所述線切割裝置的下方固定連接有清潔組件，通過設置清潔組件，電動推桿可以帶動刮板對裝置主體臺面殘留的碎屑以及冷卻液進行清理，避免碎屑以及冷卻液堆積過多影響后續使用，承接盒可以對碎屑和冷卻液進行集中收集，篩網可以對碎屑和冷卻液進行篩分，碎屑會留在承接盒的內部，冷卻液會通過篩網向下流至集水盒，從而完成對裝置主體臺面的清潔工作，從而提高了工作效率。

3、上述專利存在以下問題：

4、該專利在使用時存在著一些缺點，如：上述裝置在使用時可能會造成過濾網堵塞，這時需要將整體裝置暫停來對過濾網進行清理，浪費時間，同時，上述裝置在進行切割時會產生灰塵和電火花，人員長期吸入灰塵可能會對健康造成危害，且電火花溫度極高，如果不采取適當的防護措施，人員可能會受到燒傷。鑒于此，我們提出一種便于清理的單絲切割裝置。

技術實現思路

1、本實用新型的目的在于提供一種便于清理的單絲切割裝置，以解決上述背景技術中提出的問題。

2、有鑒于此，本實用新型提供一種便于清理的單絲切割裝置，包括：

3、單絲切割裝置，所述單絲切割裝置上滑動安裝有防塵罩，所述單絲切割裝置的一側固定安裝有固定板，所述固定板內對稱開設有動力腔；

4、兩個錐齒輪一，兩個所述錐齒輪一分別轉動安裝在兩個動力腔內，且錐齒輪一的頂部固定安裝有螺紋桿，所述螺紋桿的上端貫穿動力腔并延伸至防塵罩內，所述螺紋桿與防塵罩螺紋連接，兩個所述螺紋桿上的螺紋旋向相反；

5、驅動組件，所述驅動組件位于固定板內，并用于驅動兩個錐齒輪一轉動；

6、收集槽，所述收集槽開設在單絲切割裝置內，且收集槽內活動安裝有收集框，所述收集框的一側貫穿收集槽的一側并延伸至外界，且收集框底部固定安裝有過濾網，所述收集槽內且位于收集框的底部轉動安裝有橢圓桿，所述橢圓桿的一側與收集框的底部接觸；

7、動力組件，所述動力組件位于單絲切割裝置上，并用于驅動橢圓桿轉動。

8、在本技術方案中，當需要對工件進行切割時，通過設置的驅動組件，可以帶動兩個錐齒輪一轉動，兩個錐齒輪一分別帶動兩個螺紋桿轉動，在螺紋的作用下，兩個螺紋桿帶動防塵罩在單絲切割裝置上向下位移，當防塵罩滑動到合適的位置時，可以對切割部位進行密封，且可以通過透明板觀察切割時的情況，可以避免電火花燙傷人員，同時人員不會吸入切割產生的灰塵；

9、當過濾網被碎屑堵塞時，通過設置的動力組件，可以帶動橢圓桿快速轉動，橢圓桿轉動90°時會敲擊收集框，使收集框向上位移，收集框帶動過濾網向上位移，這時過濾網頂部堆積起來的碎屑受到振動會向橢圓桿的方向位移，這時過濾網可以正常進行過濾，無需停機對過濾網進行清理。

10、在上述技術方案中，進一步的，所述驅動組件包括：

11、雙軸電機，所述雙軸電機固定安裝在固定板內，所述雙軸電機的兩個輸出軸均貫穿固定板并分別延伸至兩個動力腔內，所述雙軸電機的兩個輸出軸均固定安裝有錐齒輪二，兩個所述錐齒輪二分別位于兩個錐齒輪一的一側，且錐齒輪二與錐齒輪一嚙合，所述雙軸電機的輸出軸與固定板轉動連接，所述錐齒輪二與動力腔轉動連接。

12、在本技術方案中，當需要對工件進行切割時，首先啟動雙軸電機，雙軸電機通電工作并帶動兩個錐齒輪二轉動，兩個錐齒輪二分別帶動兩個錐齒輪一轉動，兩個錐齒輪一分別帶動兩個螺紋桿轉動，在螺紋的作用下，兩個螺紋桿帶動防塵罩在單絲切割裝置上向下位移，當防塵罩滑動到合適的位置時，可以對切割部位進行密封，且可以通過透明板觀察切割時的情況，可以避免電火花燙傷人員，同時人員不會吸入切割產生的灰塵。

13、在上述技術方案中，進一步的，所述動力組件包括：

14、伺服電機，所述伺服電機固定安裝在單絲切割裝置的一側，且伺服電機位于橢圓桿的一側，所述伺服電機的輸出軸貫穿單絲切割裝置的一側并延伸至收集槽內，所述伺服電機的輸出軸與橢圓桿同軸連接。

15、在本技術方案中，當過濾網被碎屑堵塞時，首先啟動伺服電機，伺服電機通電工作并帶動橢圓桿快速轉動，橢圓桿轉動90°時會敲擊收集框，使收集框向上位移，收集框帶動過濾網向上位移，這時過濾網頂部堆積起來的碎屑受到振動會向橢圓桿的方向位移，這時過濾網可以正常進行過濾，無需停機對過濾網進行清理。

16、在上述技術方案中，進一步的，所述錐齒輪一與動力腔轉動連接，所述伺服電機的輸出軸與單絲切割裝置以及收集槽轉動連接。

17、在本技術方案中，確保錐齒輪一可以在動力腔內轉動，保證伺服電機的輸出軸可以在單絲切割裝置以及收集槽內轉動。

18、在上述技術方案中，進一步的，所述收集框呈傾斜設置。

19、在本技術方案中，確保這時過濾網頂部堆積起來的碎屑受到振動會向橢圓桿的方向位移。

20、在上述技術方案中，進一步的，所述防塵罩的一側固定安裝有透明板。

21、在本技術方案中，人員可以通過透明板觀察切割時的情況。

22、本實用新型的有益效果是：

23、1.該便于清理的單絲切割裝置，通過設置的驅動組件，可以帶動兩個錐齒輪一轉動，兩個錐齒輪一分別帶動兩個螺紋桿轉動，在螺紋的作用下，兩個螺紋桿帶動防塵罩在單絲切割裝置上向下位移，當防塵罩滑動到合適的位置時，可以對切割部位進行密封，且可以通過透明板觀察切割時的情況，可以避免切割時產生的電火花燙傷人員，同時人員不會吸入切割產生的灰塵。

24、2.該便于清理的單絲切割裝置，當過濾網被碎屑堵塞時，通過設置的動力組件，可以帶動橢圓桿快速轉動，橢圓桿轉動90°時會敲擊收集框，使收集框向上位移，收集框帶動過濾網向上位移，這時過濾網頂部堆積起來的碎屑受到振動會向橢圓桿的方向位移，這時過濾網可以正常進行過濾，無需停機對過濾網進行清理。

技術特征：

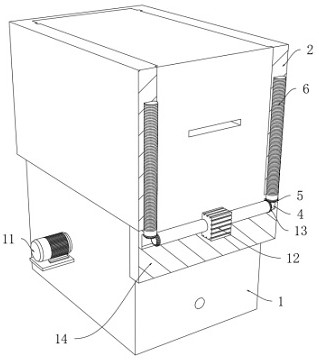

1.一種便于清理的單絲切割裝置，其特征在于，包括：

2.根據權利要求1所述的一種便于清理的單絲切割裝置，其特征在于，所述驅動組件包括：

3.根據權利要求1所述的一種便于清理的單絲切割裝置，其特征在于，所述動力組件包括：

4.根據權利要求3所述的一種便于清理的單絲切割裝置，其特征在于，所述錐齒輪一（5）與動力腔（4）轉動連接，所述伺服電機（11）的輸出軸與單絲切割裝置（1）以及收集槽（7）轉動連接。

5.根據權利要求1所述的一種便于清理的單絲切割裝置，其特征在于，所述收集框（8）呈傾斜設置。

6.根據權利要求1所述的一種便于清理的單絲切割裝置，其特征在于，所述防塵罩（2）的一側固定安裝有透明板（3）。

技術總結
本技術屬于單絲切割裝置技術領域，尤其涉及一種便于清理的單絲切割裝置，包括：單絲切割裝置，單絲切割裝置上滑動安裝有防塵罩，單絲切割裝置的一側固定安裝有固定板，固定板內對稱開設有動力腔；兩個錐齒輪一，兩個錐齒輪一分別轉動安裝在兩個動力腔內，且錐齒輪一的頂部固定安裝有螺紋桿，螺紋桿的上端貫穿動力腔并延伸至防塵罩內，螺紋桿與防塵罩螺紋連接，兩個螺紋桿上的螺紋旋向相反；驅動組件，驅動組件位于固定板內，并用于驅動兩個錐齒輪一轉動；收集槽，收集槽開設在單絲切割裝置內，本技術中整體裝置在使用時能夠避免切割時產生的電火花燙傷人員，同時人員不會吸入切割產生的灰，同時無需停機對過濾網進行清理。

技術研發人員：顧旭輝,顧旭超
受保護的技術使用者：沈丘縣凱興絲網有限公司
技術研發日：20240418
技術公布日：2025/4/28
